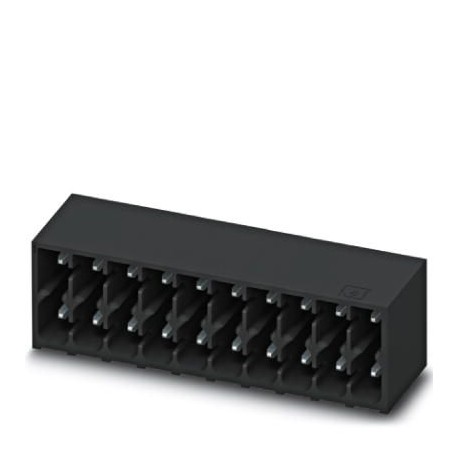

DMC 1,5/11-G1-3,5 P26THR 1874357 PHOENIX CONTACT Conector de placa de circuito impresso
DMC 1,5/11-G1-3,5 P26THR
1874357
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Conector de placa de circuito impresso
Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 22, número de linhas: 2, número de pólos: 11, número de conexões: 22, família de artigos: DMC 1.5/.. -G1-THR, passo: 3,5 mm, montagem: Solda THR, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON DFMC 1.5, Orientação da face do encaixe: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1874357 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626338682 |
| Peso por unidade (exclusive embalagem) | 2,220 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | CN (China) |
Medidas
| Medidas [ l ] | 11,6 mm |
|---|---|
| Largura | 39,3 mm |
| Medida do passo | 3,5 mm |
| Medida a | 35 mm |
| Largura [ w ] | 39,3 mm |
| Altura [ h ] | 12,8 mm |
| Altura | 10,8 mm |
| Comprimento do pino de solda | 2,6 mm |
| Medidas do pino | 0,8 x 0,8 mm |
| Distância de pinos | 2,50 mm |
| Comprimento | 11,6 mm |
Geral
| Família de produtos | DMC 1,5/..-G1-THR |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de dimensionamento (III/3) | 160 V |
| Tensão de teste (III / 2) | 160 V |
| Corrente nominal IN | 8 A |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Número de pólos | 11 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 22 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 3.5 mm |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
