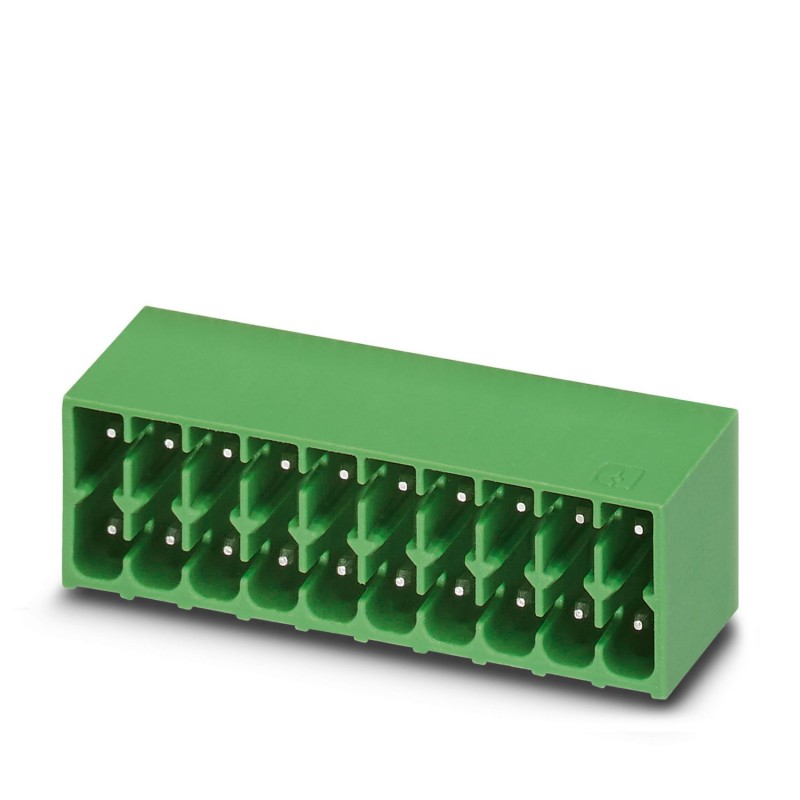

DMC 1,5/10-G1-3,5 P35 1053820 PHOENIX CONTACT Carcaça base para placa de circuito impresso, corrente nominal..
DMC 1,5/10-G1-3,5 P35
1053820
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Carcaça base para placa de circuito impresso, corrente nominal: 8 A, tensão de dimensionamento (III/2): 160 V, número de pólos: 10, fase: 3,5 mm, cor: verde, área contactos: Estanho, montagem: Soldadura por onda
Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 20, número de linhas: 2, número de polos: 10, número de conexões: 20, família de artigos: DMC 1.5/.. -G1, passo: 3,5 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON DFMC 1.5, Orientação da face do encaixe: Padrão, travamento: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Tipo de produto | Carcaça da base da placa de circuito impresso |
| Família de produtos | DMC 1.5/.. -G1 |
| Linha de Produtos | Conectores COMBICON S |
| Número de postes | 10 |
| Passo | 3,5 mm |
| Número de conexões | 20 |
| Número de linhas | 2 |
| Número de potenciais | 20 |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 00 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Resistência ao contato | 3 mΩ |
| Tensão de dimensionamento (III/3) | 160 V |
| Dimensionamento da tensão transitória (III/3) | 2,5 kV |
| Tensão de dimensionamento (III/2) | 160 V |
| Tensão de dimensionamento transitório (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 250 V |
| Tensão de dimensionamento transitório (II/2) | 2,5 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Arranjo Linear de Pinos |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,5 - 4 μm Ni) |
| Área de solda de superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de Solda de Superfície Metálica (Camada Intermediária) | Níquel (1,5 - 4 μm Ni) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PBT |
| Grupo de material isolante | IIIa |
| CTI de acordo com IEC 60112 | 225 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Esquema de dimensão |  |
| Passo | 3,5 mm |
| Largura [w] | 35,8 milímetros |
| Altura [h] | 14,3 milímetros |
| Comprimento [l] | 11,6 milímetros |
| Altura total | 10,8 milímetros |
| Comprimento do Pino de Solda [P] | 3,5 mm |
| Dimensões do Templo | 0,8 x 0,8 milímetros |
| Projeto da placa de circuito impresso | |
| Espaçamento entre hastes | 2,50 milímetros |
| Diâmetro do orifício | 1,2 milímetros |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Suporte de contato usado | |
| Especificação de teste | DIN EN 60512-15-01:2009-03 |
| Titular de contato usado Requisito >20 N | Teste aprovado |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 3 N |
| Alimentação ao desligar por poste aprox. | 2 N |
| Teste Térmico Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 20 |
| Linhas de Creepage & Distâncias de Isolamento de Ar | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | IIIa |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensão de isolamento de dimensionamento (III/3) | 160 V |
| Tensão transiente nominal (III/3) | 2,5 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 1,5 mm |
| Valor mínimo da linha de creepage (III/3) | 2,5 mm |
| Tensão de isolamento de dimensionamento (III/2) | 160 V |
| Tensão transiente nominal (III/2) | 2,5 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 1,5 mm |
| Valor mínimo da linha de creepage (III/2) | 1,6 mm |
| Tensão de isolamento de dimensionamento (II/2) | 250 V |
| Tensão transiente nominal (II/2) | 2,5 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 1,5 mm |
| Valor mínimo da linha de creepage (II/2) | 2,5 mm |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Instruções de teste | Eixos X, Y e Z |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 3 mΩ |
| Resistência de contato R2 | 3,5 mΩ |
| Ciclos de plugue | 25 |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105 °C/168 h |
| Tensão AC suportável | 1,39 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 20 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 3.5 mm |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.2 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
