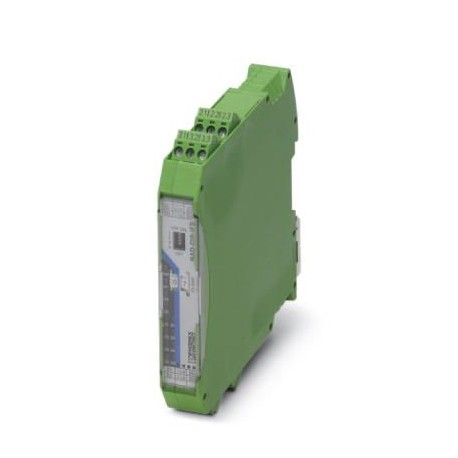

RAD-DI8-IFS 2901539 PHOENIX CONTACT Módulo de expansão de I/O
RAD-DI8-IFS
2901539
PHOENIX_CONTACT
Módulo de expansão de I/O
Radioline: Módulo de expansão I/O, 8 entradas digitais (0 ... 30,5 V DC) ou 2 entradas de impulso até 100 Hz
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2901539 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 461 (C-6-2017) |
| GTIN | 4046356609159 |
| Peso por unidade (exclusive embalagem) | 168,700 GRM |
| Número do imposto alfandegário | 85177000 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
| -40 °F ... 158 °F | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Umidade do ar admissível (funcionamento) | 20 % ... 85 % |
| Umidade do ar admissível (armazenamento/transporte) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Choque | 16g, 11 ms |
Geral
| Categoria de sobretensão | II |
|---|---|
| Posição de montagem | opcional |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Grau de impurezas | 2 |
| Material caixa | PA 6.6-FR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| MTTF | 1624 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 612 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| 233 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 100% (7 dias/semana, 24 h/dia)) |
Alimentação
| Faixa de tensão de alimentação | 19,2 V DC ... 30,5 V DC (Conector para trilho DIN) |
|---|---|
| Máximo consumo de energia | ≤ 18 mA (@24 VDC, @ 25°C) |
| Proteção contra surtos de transientes | Sim |
Entradas digitais
| Descrição da entrada | Entrada digital |
|---|---|
| Quantidade de entradas | 8 |
| Nível de comando sinal "1" | 10 V DC ... 30,5 V DC |
| Nível de comando sinal "0" | 0 V DC ... 4 V DC |
| Frequência de entrada | ≤ 10 Hz (Modo estático) |
| Sinal de entrada tensão mínima | 0 V DC |
| Sinal de entrada tensão máxima | 30,5 V DC |
Entradas do contador
| Número de canais | 2 |
|---|---|
| Nível de comando sinal "1" | 10 V DC ... 30,5 V DC |
| Nível de comando sinal "0" | 0 V DC ... 4 V DC |
| Frequência de entrada | < 100 Hz (Função contador de impulsos) |
| Comprimento de impulso | ≥ 5 ms (Relação pulso / pausa 1:1) |
| Canal de dados do processo | 32 Bit (por canal) |
Isolamento galvânico
| I/Os digitais | 50 V (Tensão de isolamento nominal (entre os grupos de canal 1...4 e 5...8 / alimentação TBUS, isolamento reforçado conforme EN 61010)) |
|---|
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 7 mm |
| Torque de aperto | 0,6 Nm |
| Rosca | M3 |
Indicação de estado
| Indicação de estado | LED verde (tensão de alimentação, PWR) |
|---|---|
| LED verde (comunicação Bus, DAT) | |
| LED vemelho (erro periférico, ERR) | |
| LED verde (modo contador, CNT) | |
| LED amarelo (entrada digital, DI1) | |
| LED amarelo (entrada digital, DI2) | |
| LED amarelo (entrada digital, DI3) | |
| LED amarelo (entrada digital, DI4) | |
| LED amarelo (entrada digital, DI5) | |
| LED amarelo (entrada digital, DI6) | |
| LED amarelo (entrada digital, DI7) | |
| LED amarelo (entrada digital, DI8) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Designação padrão | Diretiva EMC 2014/30/UE |
| Normas / Determinações | EN 61000-6-2 |
| Designação padrão | Diretiva EMC 2014/30/UE |
| Normas / Determinações | EN 61000-6-4 |
| Designação padrão | Diretriz Ex (ATEX) |
| Normas / Determinações | EN 60079-0 |
| Designação padrão | Diretriz Ex (ATEX) |
| Normas / Determinações | EN-60079-15 |
| Radiação de interferência | EN 61000-6-4 |
| Resistência contra interferência | EN 61000-6-2 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Choque | 16g, 11 ms |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2901539-RAD-DI8-IFS | 883 Kbytes |
|
