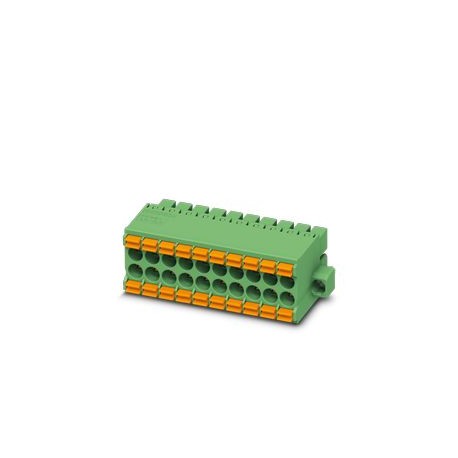

DFMC 1,5/18-STF-3,5 BK 1497277 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 1,5 ..
DFMC 1,5/18-STF-3,5 BK
1497277
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 2, número de polos: 18, família de artigos: DFMC 1.5/.. -STF, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, direção de conexão do condutor/placa de circuito impresso: 0°, sistema plug-in: COMBICON DFMC 1.5, travamento: Trava de parafuso, tipo de fixação: Fixação de ar (parafuso), tipo de embalagem: caixa
Conector PCB, seção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contatos de superfície: Estanho, tipo de contato: Fêmea, número de linhas: 2, número de postes: 18, família de artigos: DFMC 1.5/.. -STF, passo: 3.5mm, tipo de conexão: Push-in conexão da mola, direção da conexão do driver/PCB: 0°, sistema plug-in: COMBICON DFMC 1.5, travamento: travamento do parafuso, tipo de fixação: Fixação aérea (parafuso), tipo de embalagem: embalagem in a box
Conector para placa de circuito impresso, seção transversal nominal: 1,5 mm2, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: estanho, tipo de conexão de contato: soquete, número de linhas: 2, número de polos: 18, gama de produtos: DFMC 1,5/.. -STF, passo: 3,5 mm, tipo de conexão: encaixe de pressão de mola, direção de conexão condutor/PCB: 0°, sistema de plug-in: COMBICON DFMC 1.5, trava: Mecanismo de travamento por parafuso, montagem: Flange de parafuso, tipo de embalagem: embalado em caixa de papelão
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores COMBICON S |
| Tipo de produto | Conector para placa de circuito impresso |
| família de produtos | DFMC 1.5/.. -STF |
| Número de posições | 18 |
| Alcatrão | 3,5 mm |
| Número de linhas | 2 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 2,1 mΩ |
| Tensão nominal (III/3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Tecnologia de conexão | |
| cara | Componente de plugue |
| Sistema de Conectores | COMBICON DFMC 1,5 |
| Seção nominal transversal | 1,5 mm² |
| Tipo de conexão de contato | Soquete |
| Contratar | |
| Tipo de bloqueio | Mecanismo de travamento por parafuso |
| Flange de montagem | Flange de parafuso |
| Apertar | 0.2 NM |
| Conectando condutores | |
| Método de conexão | Conexão de mola de encaixe |
| Direção de conexão do condutor / PCB | 0 ° |
| Seção transversal do condutor rígido | 0,2 mm² ... 1,5 mm² |
| Seção transversal flexível do condutor | 0,2 mm² ... 1,5 mm² |
| Seção transversal do condutor AWG | 24 ... 16 |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,25 mm² ... 1,5 mm² |
| Seção transversal do condutor, flexível, com ponteira, com revestimento plástico | 0,25 mm² ... 0,75 mm² |
| Bitola cilíndrica a x b / diâmetro | 2,4 mm x 1,5 mm / 1,6 mm |
| Comprimento de extração | 10 mm |
| Especificações para buchas sem colar isolante | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| buchas sem colar isolante, de acordo com DIN 46228-1 | Seção transversal: 0,25 mm²; Comprimento: 7 mm |
| Seção transversal: 0,34 mm²; Comprimento: 7 mm | |
| Seção transversal: 0,5 mm²; Comprimento: 8 mm ... 10 milímetros | |
| Seção transversal: 0,75 mm²; Comprimento: 8 mm ... 10 milímetros | |
| Seção transversal: 1 mm²; Comprimento: 8 mm ... 10 milímetros | |
| Seção transversal: 1,5 mm²; Comprimento: 10 mm | |
| Especificações para buchas isoladas do colar | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Buchas de colar isoladas, de acordo com DIN 46228-4 | Seção transversal: 0,14 mm²; Comprimento: 8 mm |
| Seção transversal: 0,25 mm²; Comprimento: 8 mm ... 10 milímetros | |
| Seção transversal: 0,34 mm²; Comprimento: 8 mm ... 10 milímetros | |
| Seção transversal: 0,5 mm²; Comprimento: 8 mm ... 10 milímetros | |
| Seção transversal: 0,75 mm²; Comprimento: 10 mm | |
| Dados do material - contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Quente estanhado |
| Ponto terminal da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Índice de inflamabilidade do fio incandescente GWFI de acordo com EN 60695-2-12 | 850 |
| Temperatura de ignição do fio incandescente GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura para teste de pressão da esfera de acordo com EN 60695-10-2 | 125 °C |
| Dados do material: elemento de unidade | |
| Cor (elemento de unidade) | Laranja (2003) |
| Material isolante | PBT |
| Grupo de materiais isolantes | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Desenho dimensional |  |
| Alcatrão | 3,5 mm |
| Largura [w] | 70 mm |
| Altura [h] | 13,25 milímetros |
| Comprimento [l] | 23,35 milímetros |
| Flange | |
| Apertar | 0.2 NM |
| Conectando condutores | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Teste de danos e afrouxamento do condutor | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Conexão e desconexão repetidas | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Teste de extração | |
| Especificação | IEC 60999-1:1999-11 |
| Seção transversal do condutor/tipo de condutor/ponto de ajuste da força de tração/valor real | 0,2 mm² / sólido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 1,5 mm² / maciço / > 40 N | |
| 1,5 mm² / flexível / > 40 N | |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 3 N |
| Força de retirada por pos. aprox. | 2 N |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 2,1 mΩ |
| Resistência de contato R2 | 2,4 mΩ |
| Ciclos de inserção/remoção | 25 |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100°C/168 h |
| Tensão suportada da frequência de energia | 1,39 kV |
| Choques | |
| Especificação | IEC 60068-2-27:2008-02 |
| Forma de pulso | Semi-senoidal |
| Aceleração | 30g |
| Duração do acidente | 18 ms |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100 ° C (dependendo da curva de redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 20 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Ciclos de Temperatura | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Distâncias de Ar e Vazamento | |
| Especificação | IEC 60664-1:2007-04 |
| Grupo de materiais isolantes | eu |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 1,5 mm |
| distância mínima de fuga (III/3) | 2 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 1,5 mm |
| distância mínima de fuga (III/2) | 1,5 mm |
| Classificação de tensão de isolamento (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 1,5 mm |
| distância mínima de ruptura (II/2) | 1,6 mm |
| Tipo de embalagem | Embalagens cartonadas |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 3.5 mm |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
