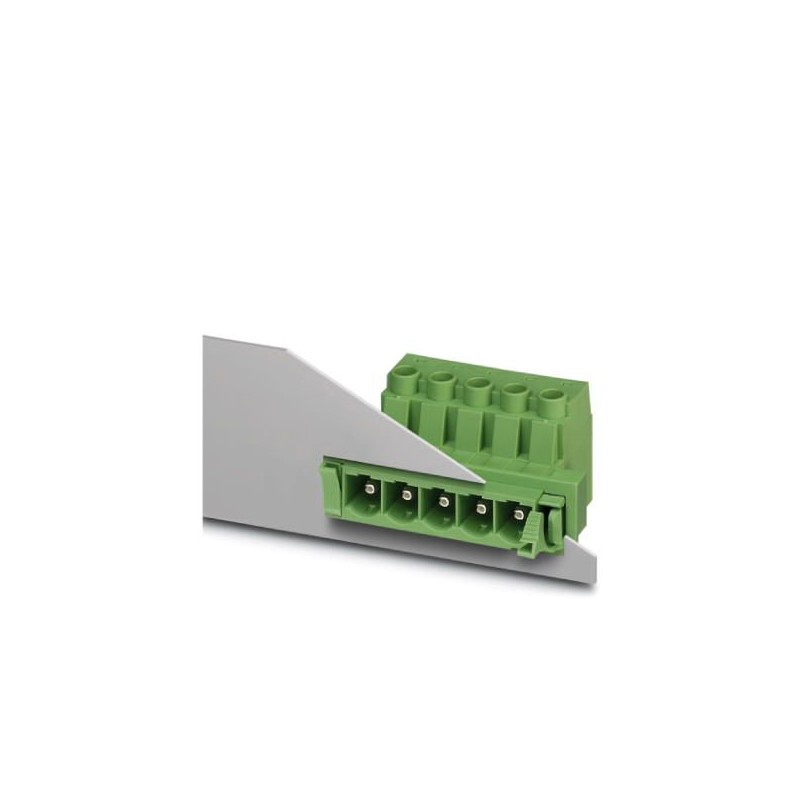

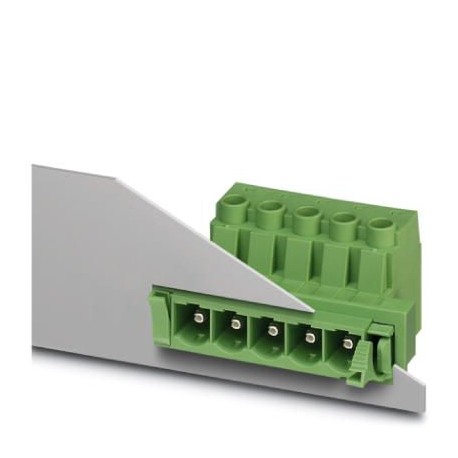

DFK-PC 16/ 7-ST-10,16 BK 3CP 1736670 PHOENIX CONTACT Conector para passagem
DFK-PC 16/ 7-ST-10,16 BK 3CP
1736670
PHOENIX_CONTACT
10
Conector para passagem
Terminal passa-parede, seção nominal: 16 mm², cor: preto, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 7, número de linhas: 1, número de polos: 7, número de conexões: 7, família de artigos: DFK-PC 16/.. -ST, passo: 10,16 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, direção de conexão condutor/placa de circuito impresso: 0 °, sistema plug-in: COMBICON PC 16, Orientação da face do plug-in: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: caixa a box
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1736670 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356181433 |
| Peso por unidade (exclusive embalagem) | 72,200 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 44,1 mm |
|---|---|
| Largura [ w ] | 68,56 mm |
| Altura [ h ] | 27,75 mm |
| Medida do passo | 10,16 mm |
| Medida a | 60,96 mm |
Geral
| Família de produtos | DFK-PC 16/..-ST |
|---|---|
| Número de pólos | 7 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Tensão de dimensionamento (III/3) | 1000 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 76 A |
| Bitola nominal | 16 mm² |
Dados de conexão
| Perfil do condutor rígido mín. | 0,75 mm² |
|---|---|
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,75 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 16 mm² |
| Bitola do condutor AWG mín. | 18 |
| Bitola do condutor AWG máx. | 6 |
| 2 condutores com o mesmo perfil rígido mín. | 0,75 mm² |
| 2 condutores com o mesmo perfil rígido máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 6 mm² |
| AWG conforme UL/CUL mín | 20 |
| AWG conforme UL/CUL máx | 6 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440309eCl@ss 9.027440309
