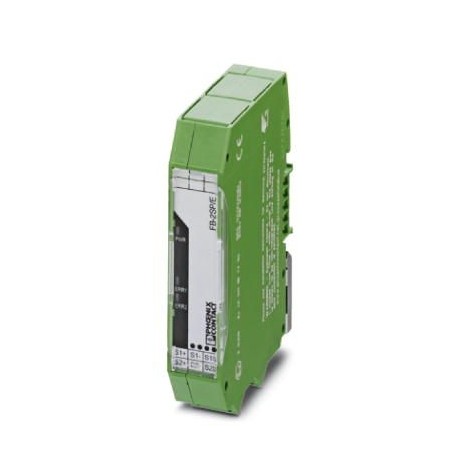

FB-2SP/E 2316052 PHOENIX CONTACT Acoplador de equipamentos
FB-2SP/E
2316052
PHOENIX_CONTACT
Acoplador de equipamentos
Acoplador de dispositivos para extensões Foundation Fieldbus e PROFIBUS-PA com conexões para 2 derivações de emenda com dispositivos fieldbus
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2316052 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 513 (C-6-2017) |
| GTIN | 4055626000916 |
| Peso por unidade (exclusive embalagem) | 109,400 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Em função da corrente de medição ajustada) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Grau de proteção | IP20 |
Geral
| Posição de montagem | sobre trilho de fixação horizontal NS 35 conforme EN 60715 |
|---|---|
| Peso líquido | 109,4 g |
| Material caixa | PA 6.6-FR |
| Cor | verde |
| Fieldbus Foundation | FF-846 |
Alimentação
| Faixa de tensão de alimentação | 10,5 V DC ... 32 V DC (através de FB-ET/E) |
|---|---|
| Máximo consumo de energia | 3,5 mA (Marcha de inércia) |
| Bitola do condutor flexível máx. | 0,20 mm² |
| Bitola do condutor flexível mín. | 2,50 mm² |
| Perfil do condutor rígido máx. | 0,20 mm² |
| Perfil do condutor rígido mín. | 2,50 mm² |
| Bitola do condutor flexível AWG máx. | 12 |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
Interface serial
| Interface 1 | Segmento Fieldbus Foundation e PROFIBUS PA |
|---|---|
| Quantidade de portas | 2 |
| Tipo de conexão | Conexão a parafuso plugável COMBICON para cada soquete de ramificação |
| Resistor de terminação | através de FB-ET/E |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Tensão nominal de saída | ≤ 32 V (Por ramificação) |
| Máxima corrente de saída | 45 mA (por ramificação) |
| Indutância Li | 0 µH |
| Máx. tensão de saída Uo | Ui |
Dados técnicos de segurança
| Máx. tensão de saída Uo | Ui |
|---|---|
| Máx. corrente de saída Io | 50 mA (por ramificação) |
| Máx. potência de saída Po | Uox Io |
| Grupo | IIC |
| máx. capacidade externa Co | 60 nF |
| Grupo | IIC |
| máx. indutância externa Lo | 250 µH |
| ATEX | Sira 14ATEX4018X; II 3(3)G Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| IECEx | IECEx SIR 14.0011X; Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A,B,C,D Ex nL IIC T4 FNICO, Ex ic IIC T4 FISCO ic Ex nA [nL] IIC T4, Ex nA [ic] IIC T4 Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spurs Class I, Zone 2 AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO ic AEx nA [nL] IIC T4, AEx nA [ic] IIC T4 AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
Normas e disposições
| Tipo de teste | Resistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3 |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | Imunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor seco conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor úmido conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Choque e vibração conforme EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| IEC 60529, IEC 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6, EN 60079-0, EN 60079-11, EN 60079-15 | |
| FF-846 | |
| Choque | 15g, 11 ms |
| Vibração (funcionamento) | 1g, 10 Hz ... 150 Hz |
| Fieldbus Foundation | FF-846 |
| Grupo | IIC |
| IIC | |
| ATEX | Sira 14ATEX4018X; II 3(3)G Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| IECEx | IECEx SIR 14.0011X; Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A,B,C,D Ex nL IIC T4 FNICO, Ex ic IIC T4 FISCO ic Ex nA [nL] IIC T4, Ex nA [ic] IIC T4 Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spurs Class I, Zone 2 AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO ic AEx nA [nL] IIC T4, AEx nA [ic] IIC T4 AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316052-FB-2SP/E | 112 Kbytes |
|
