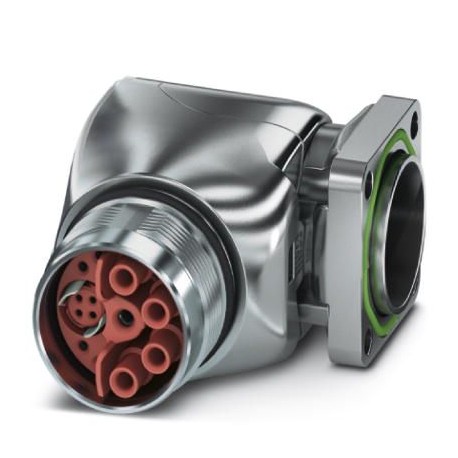

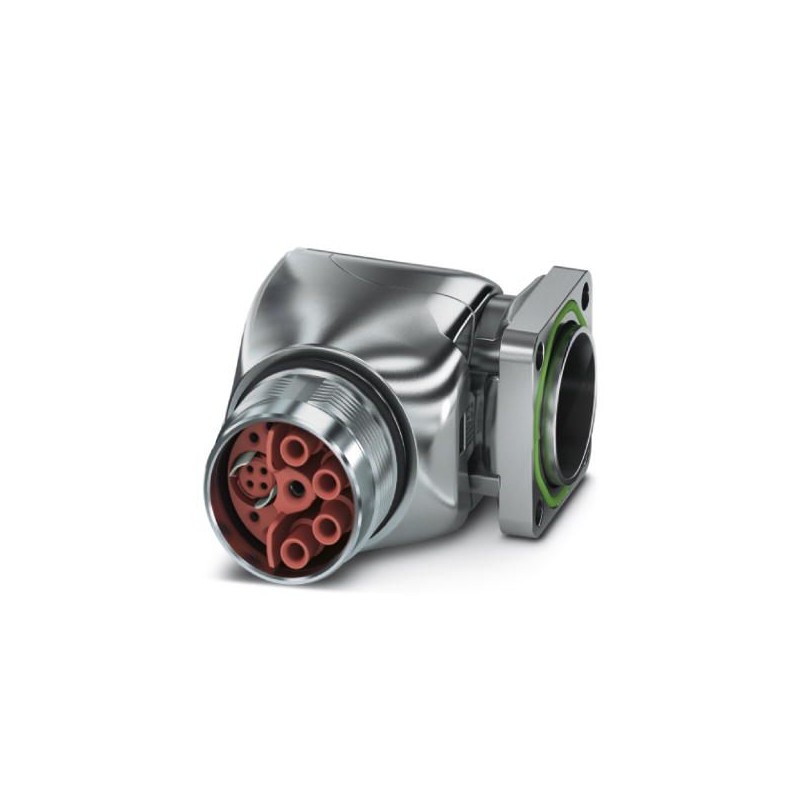

SH-8ESS48AAC00S 1621560 PHOENIX CONTACT Conectores de encaixe para equipamentos parede frontal
SH-8ESS48AAC00S
1621560
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Conectores de encaixe para equipamentos parede frontal
M23, Conexão. ficha. para ser apar. parede frontal, SH, Ângulo de rotação, para fechadura padrão e SPEEDCON, Nº de polos: 8+4+PE, Tipo de contacto: Fêmea, Ligação ondulada, O-ring axial, 4x Ø 3,2, tamanho da flange: 28 mm x 28 mm, codificação:N
Conectores > Condutor circular, de montagem (sem cabo)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1621560 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 119 (C-2-2017) |
| GTIN | 4046356937085 |
| Peso por unidade (exclusive embalagem) | 141,400 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Dados do corpo de isolamento
| Observação | Nota de encomenda: Encomendar em separado os contatos de crimpagem, 8 x Ø 1 mm, 5 x Ø 2 mm |
|---|---|
| Codificação | N |
| Material do corpo de isolamento | PA 6.6 |
| Ciclos de encaixe, mecânico | 100 |
| Tipo de conexão do contato | Conexão para crimp |
| Tipo de contatos | Soquete |
| Aplicação | Híbrido |
| Número de polos | 13 |
| Diâmetro do contato de potência | 2 mm |
| Bitola de fios do contato de potência mín. | 0,25 mm² |
| Bitola de fios do contato de potência máx. | 4 mm² |
| Corrente nominal por contato de potência a 25°C | 30 A |
| Tensão de choque de dimensionamento | 6 kV |
| Tensão de dimensionamento (II/3), contato de potência | 850 V DC |
| Tensão de dimensionamento (III/3), contato de potência | 630 VòAC |
| Diâmetro do contato de sinal | 1 mm |
| Bitola de fios do contato de sinal mín. | 0,06 mm² |
| Bitola de fios do contato de sinal máx. | 1 mm² |
| Corrente nominal por contato de sinal a 25°C | 8 A |
| Tensão de choque de dimensionamento | 1,5 kV |
| Tensão de dimensionamento (III/3), contato de sinal | 50 V |
Dados da caixa
| Observação | Com a alocação total com bitolas de fios máxima deve ser verificada a viabilidade de montagem. |
|---|---|
| Material da caixa | Elementos rotativos: liga de cobre-zinco (CuZn), elementos moldados sob pressão: zinco (GD-Zn) |
| Dimensões do flange | 28 mm x 28 mm |
| Tipo de travamento | para travamento padrão e SPEEDCON |
| Grau de proteção (encaixado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Característica | Valor |
|---|---|
| Com conexão blindada (EF002535) | Não |
| Com ligação PE (EF005600) | Não |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 115 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Com rosca (EF003723) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1621560-SH-8ESS48AAC00S | 121 Kbytes |
|
