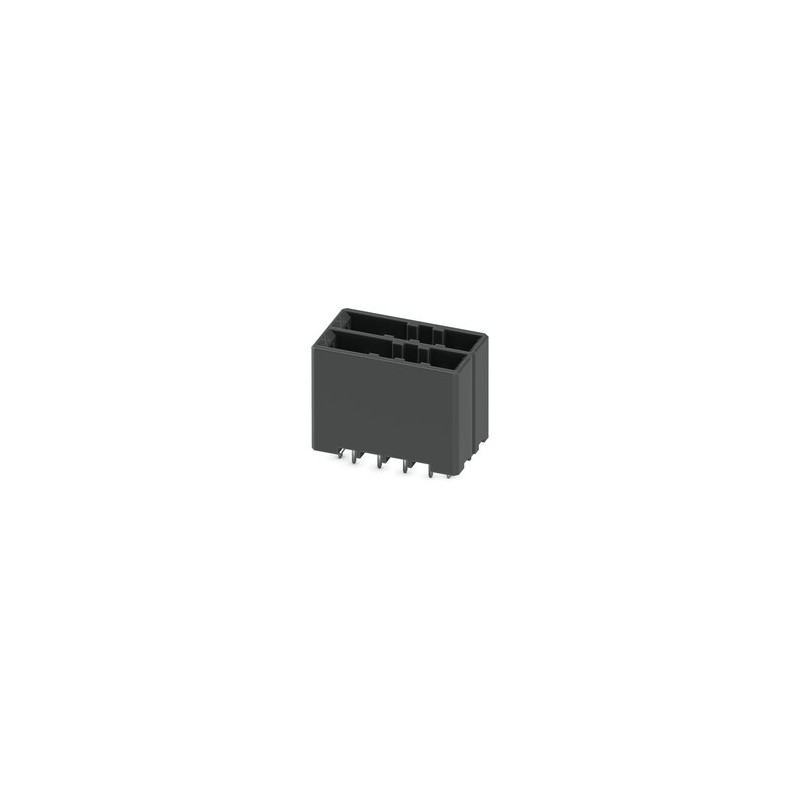

DD32H 2,2/ 8-V-5,08-XX 1378276 PHOENIX CONTACT Caixa base da placa de circuito impresso, cor: preta, corrent..
DD32H 2,2/ 8-V-5,08-XX
1378276
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Caixa base da placa de circuito impresso, cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 2, número de pólos: 8, família de itens: DD32H 2.2/.. -V, passo: 5,08 mm, tipo de conexão: Conexão de crimpagem, montagem: Soldagem por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,8 mm, número de pinos de solda potenciais: 2, sistema de encaixe: CONNEXIS DD, Orientação da face do plug-in: Padrão, travamento: Trava de encaixe, tipo de fixação: Saliência de encaixe, tipo de embalagem: Embalagem em caixa
Carcaça da base do PCB, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, contatos de superfície: estanho, tipo de contato: Macho, número de linhas: 2, número de polos: 8, família de itens: DD32H 2,2/.. -V, passo: 5,08 mm, tipo de conexão: Conexão frisada, montagem: Solda por onda, arranjo de pinos: Arranjo linear de pinos, comprimento do pino [P]: 3,8 mm, número de pinos de solda por potencial: 2, sistema plug-in: CONNEXIS DD, orientação facial do plug-in: Padrão, travamento: Trava de encaixe, tipo de fixação: Protrusão de renda, tipo de embalagem: Embalagem in a box
Base de soquete da placa de circuito impresso, cor: preto, corrente nominal: 8 A, tensão de dimensionamento (III/2): 320 V, superfície de contato: estanho, tipo de conexão de contato: plugue, número de linhas: 2, número de pólos: 8, série de produtos: DD32H 2.2/.. -V, passo: 5,08 mm, tipo de conexão: Conexão de crimpagem, montagem: Soldagem por onda, arranjo dos pinos: Fixação linear, comprimento do pino [P]: 3,8 mm, número de pinos de solda por potencial: 2, sistema de plugue: CONNEXIS DD, Orientação do pino de inserção: Padrão, travamento: Snap lock, tipo de fixação: Aba de encaixe, tipo de embalagem: Embalado em caixa de papelão
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores CONNEXIS M |
| Tipo de produto | Soquete básico para placas de circuito impresso |
| Família de produtos | DD32H 2.2/.. -V |
| Não. de polos | 8 |
| Passo | 5,08 milímetros |
| Número de linhas | 2 |
| Design de pinos | Fixação linear |
| Número de pinos de solda por potencial | 2 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 320 V |
| Grau de contaminação | 3 |
| Resistividade de massa | 0,9 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento de tensão de impulso (III / 3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Dimensionamento da tensão de impulso (III/2) | 4 kV |
| Tensão de dimensionamento (II/2) | 600 V |
| Dimensionamento da tensão de impulso (II/2) | 4 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Informações sobre materiais - contatos | |
| nota | Compatível com WEEE/RoHS, sem materiais roscados de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Acabamento de superfície | Estanhagem galvânica |
| Zona de contato da superfície metálica (camada superficial) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de soldagem de superfície metálica (camada superficial) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,3 - 3 μm Ni) |
| Informação do material - caso | |
| Cor (Caixa) | Negros (9005) |
| Material isolante | PBT |
| Grupo de materiais isolantes | Ii |
| CTI de acordo com IEC 60112 | 400 ≤ CTI |
| Classe de combustão de acordo com UL 94 | V0 |
| Informações de contato | De acordo com a norma DIN EN 61984, esses conectores não possuem alimentação de comutação (COC). Para o uso pretendido, eles não devem ser conectados ou desconectados enquanto ainda estiverem ativos ou sob carga. |
| Desenho dimensionado |  |
| Passo | 5,08 milímetros |
| Largura [w] | 29,24 milímetros |
| Altura [h] | 25,4 mm |
| Comprimento [l] | 16,97 milímetros |
| Altura de instalação | 21,6 mm |
| Comprimento da haste de solda [P] | 3,8 milímetros |
| Design de placa de circuito impresso | |
| Diâmetro do furo | 1,1 mm |
| 2 mm | |
| Inspeção visual | |
| Especificação de teste | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Teste aprovado |
| Controle dimensional | |
| Especificação de teste | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Teste aprovado |
| Resistência de letra | |
| Especificação de teste | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Teste aprovado |
| Entre em contato com o suporte em uso | |
| Especificação de teste | EN 60512-15-1:2009-03 do RUÍDO |
| Áreas de aplicação dos suportes de contato Aplicação >20 N | Teste aprovado |
| Inserção/Força de tração | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de inserção por pólo aprox. | 4 N |
| Força de tração por pólo aprox. | 4 N |
| Testes térmicos Grupo de controle C | |
| Especificação de teste | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 20 |
| Resistência ao isolamento | |
| Especificação de teste | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Distâncias de vazamento e separação | |
| Especificação de teste | IEC 60664-1:2020-05 |
| Grupo de materiais isolantes | Ii |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 a <600 |
| Tensão nominal de isolamento (III / 3) | 250 V |
| Classificação de tensão de impulso (III/3) | 4 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 3 milímetros |
| Valor mínimo de vazamento (III/3) | 3,6 mm |
| Tensão nominal de isolamento (III / 2) | 320 V |
| Classificação de tensão de impulso (III / 2) | 4 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 3 milímetros |
| Valor mínimo de vazamento (III/2) | 3 milímetros |
| Classificação de tensão de isolamento (II/2) | 600 V |
| Classificação de tensão de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - gama não homogénea (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 4,5 milímetros |
| Teste de vibração | |
| Especificação de teste | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Controle de vida elétrica | |
| Especificação de teste | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de impulso vertical acima do nível do mar | 4,8 kV |
| Resistividade de massa R1 | 0,9 mΩ |
| R2 Resistividade de massa | 1 mΩ |
| Ciclos de manobra | 25 |
| Ar-condicionado | |
| Especificação de teste | 6988:1997-03 DA EN ISO DO RUÍDO |
| Tensão devido à corrosão | 0,2 dm3SABER2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão CA fixa | 2,21 kV |
| Choque | |
| Especificação de teste | EN 60068-2-27 do RUÍDO (VDE 0468-2-27): 2010-02 |
| Formulário de Acidente | Semi-senoidal |
| Aceleração | 30g |
| Duração do acidente | 11 ms |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -55 °C ... 105 °C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (transporte e armazenamento) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Embalagem | Embalado na caixa |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.8 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -55 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
