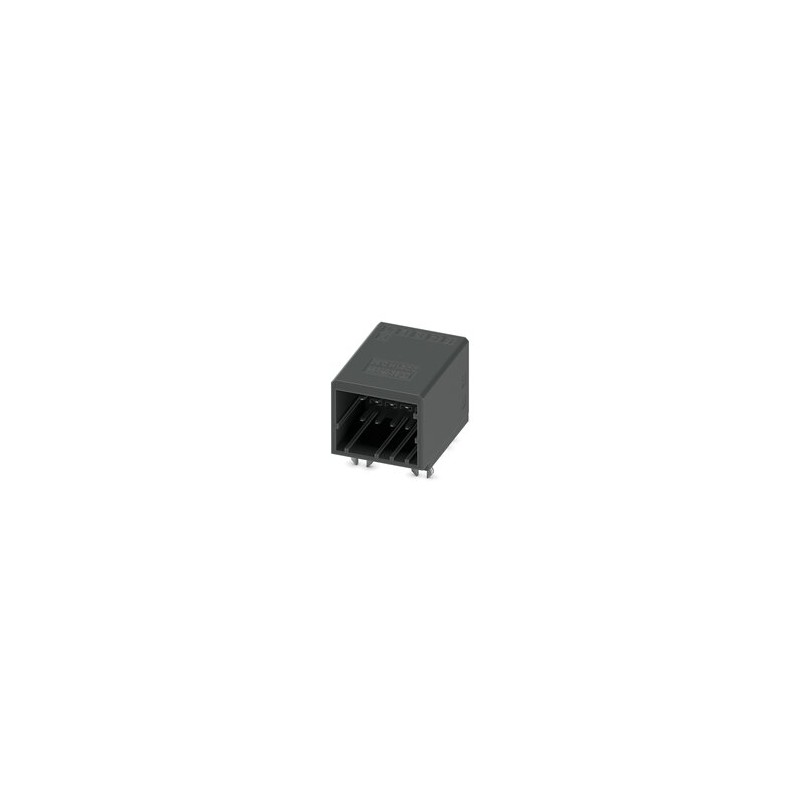

DD21H 0,85/10-H-2,5-X 1378324 PHOENIX CONTACT Carcaça da base da placa de circuito impresso, cor: preto, cor..
DD21H 0,85/10-H-2,5-X
1378324
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Carcaça da base da placa de circuito impresso, cor: preto, corrente nominal: 5 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 2, número de pólos: 10, família de itens: DD21H 0.85/.. -H, passo: 2,5 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,4 mm, número de pinos de solda por potencial: 1, sistema de encaixe: CONNEXIS DD, Orientação da face do plug-in: Padrão, travamento: Trava de encaixe, tipo de fixação: Saliência do soquete, tipo de embalagem: caixa
Carcaça da base do PCB, cor: preto, corrente nominal: 5 A, tensão nominal (III/2): 160 V, contatos de superfície: estanho, tipo de contato: Macho, número de linhas: 2, número de polos: 10, família de itens: DD21H 0,85/. -H, passo: 2,5 mm, montagem: Solda por onda, arranjo do pino: arranjo linear do pino, comprimento do pino [P]: 3,4 mm, número de pinos de solda por potencial: 1, sistema plug-in: CONNEXIS DD, Orientação facial do plug-in: Padrão, Travamento: Lace Lock, Tipo de acessório: Protrusão de renda, Tipo de embalagem: Embalagem in a box
Tira base da PCB, cor: preta, corrente nominal: 5 A, tensão nominal (III/2): 160 V, superfície de contato: estanho, tipo de contato: pino, número de linhas: 2, número de polos: 10, família de itens: DD21H 0,85/.. -H, Passo: 2,5 mm, Montagem: Soldagem por onda, Distribuição dos pinos: Prego linear, Comprimento do pino [P]: 3,4 mm, Número de pinos por haste: 1, Sistema de acoplamento: CONNEXIS DD, Alinhamento da face de acoplamento: Padrão, Fechadura: Trava de trinca, Tipo de fixação: Trava de inserção de pressão, Tipo de embalagem: Embalado em caixa
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores CONNEXIS XS |
| Tipo de produto | Fita de piso de PCB |
| família de produtos | DD21H 0.85/.. -H |
| Número de postes | 10 |
| Dimensão da grade | 2,5 mm |
| Número de linhas | 2 |
| Design de pinos | Fixação linear |
| Número de pinos de solda por potencial | 1 |
| Corrente nominal In | 5 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 2,6 mΩ |
| Tensão nominal (III/3) | 40 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Tensão Nominal de Sobretensão (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 200 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Informações materiais - Contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Contato com materiais | Liga de |
| Acabamento de superfície | Galvanoplastia |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (intercalada) | Níquel (1,3 - 3 μm Ni) |
| Superfície metálica de soldagem (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (camada intercalada) | Níquel (1,3 - 3 μm Ni) |
| Especificações de Material - Alojamento | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | PBT |
| Grupo de materiais isolantes | Ii |
| CTI de acordo com IEC 60112 | 400 ≤ CTI |
| Classe de inflamabilidade segundo a UL 94 | V0 |
| Aviso de Contato | Esses conectores são conectores sem capacidade de comutação (COC), conforme DIN EN 61984. Quando usados conforme o esperado, eles não devem ser ligados ou desligados em funcionamento ou sob carga. |
| Desenho dimensional |  |
| Dimensão da grade | 2,5 mm |
| Largura [w] | 15,2 mm |
| Altura [h] | 16,6 mm |
| Comprimento [l] | 20,19 mm |
| Altura total | 13,2 milímetros |
| Comprimento do pino de solda [P] | 3,4 milímetros |
| Projeto de PCB | |
| Diâmetro do furo de perfuração | 0,8 milímetros |
| 3 milímetros | |
| Inspeção visual | |
| Especificação de teste | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Exame aprovado |
| Inspeção dimensional | |
| Especificação de teste | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Exame aprovado |
| Durabilidade das inscrições | |
| Especificação de teste | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Exame aprovado |
| Polarização & Codificação | |
| Especificação de teste | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Exame aprovado |
| Entre em contato com o suporte em uso | |
| Especificação de teste | EN 60512-15-1:2009-03 do RUÍDO |
| Entre em contato com o suporte em uso Requisito >20 N | Exame aprovado |
| Forças de acoplamento e tração | |
| Resultado | Exame aprovado |
| Número de ciclos | 25 |
| Força de inserção por pólo aprox. | 6 N |
| Força de puxão por polo aproximadamente. | 6 N |
| Testes Térmicos Grupo de Teste C | |
| Especificação de teste | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 20 |
| Resistência ao isolamento | |
| Especificação de teste | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento em postes adjacentes | > 5 MΩ |
| Distâncias de Passagem e Arrasto | |
| Especificação de teste | DIN EN IEC 60664-1 (VDE 0110-1):2022-07 |
| Grupo de materiais isolantes | Ii |
| Resistência de rastreamento (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 a <600 |
| Tensão nominal de isolamento (III / 3) | 40 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Valor Mínimo de Distância ao Ar - Campo Inhomogêneo (III/3) | 1,5 mm |
| Valor da Distância Mínima de Arrasto (III/3) | 1,6 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Tensão Nominal de Sobretensão (III/2) | 2,5 kV |
| Valor de Distância Aérea Mínima - Campo Inhomogêneo (III/2) | 1,5 mm |
| Valor da Distância Mínima de Tração (III/2) | 1,5 mm |
| Classificação de tensão de isolamento (II/2) | 200 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Valor mínimo de limpeza - campo inhomogêneo (II/2) | 1,5 mm |
| Valor da Distância Mínima de Arrasto (II/2) | 1,5 mm |
| Teste de Vibração | |
| Especificação de teste | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de choque estacionária ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 2,6 mΩ |
| Resistência de contato R2 | 2,6 mΩ |
| Ciclos de acasalamento | 25 |
| Testes climáticos | |
| Especificação de teste | 6988:1997-03 DA EN ISO DO RUÍDO |
| Tensão por corrosão | 0,2 dm3Então2até 300 DM3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão AC estacionária | 1,39 kV |
| Choque | |
| Especificação de teste | EN 60068-2-27 do RUÍDO (VDE 0468-2-27): 2010-02 |
| Formulário de Acidente | Meio do peito |
| Aceleração | 30g |
| Duração do acidente | 11 ms |
| Instruções de teste | eixos X, Y e Z (pos. e negativo) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -55 °C ... 105 °C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem em caixa |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 2.5 mm |
| Dimensão das conexões (EF006827) | 2.5 mm |
| Corrente nominal especificada In (EF008250) | 5 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 0.8 mm |
| Comprimento do pino (EF006825) | 3.4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -55 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
