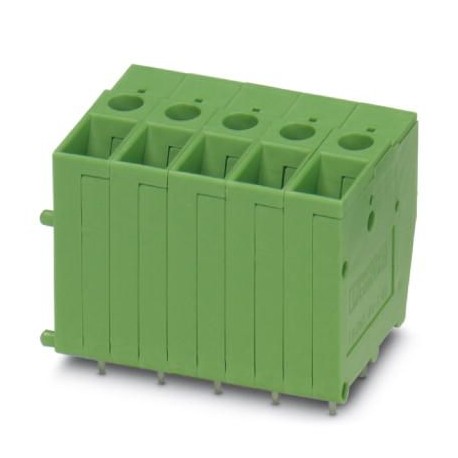

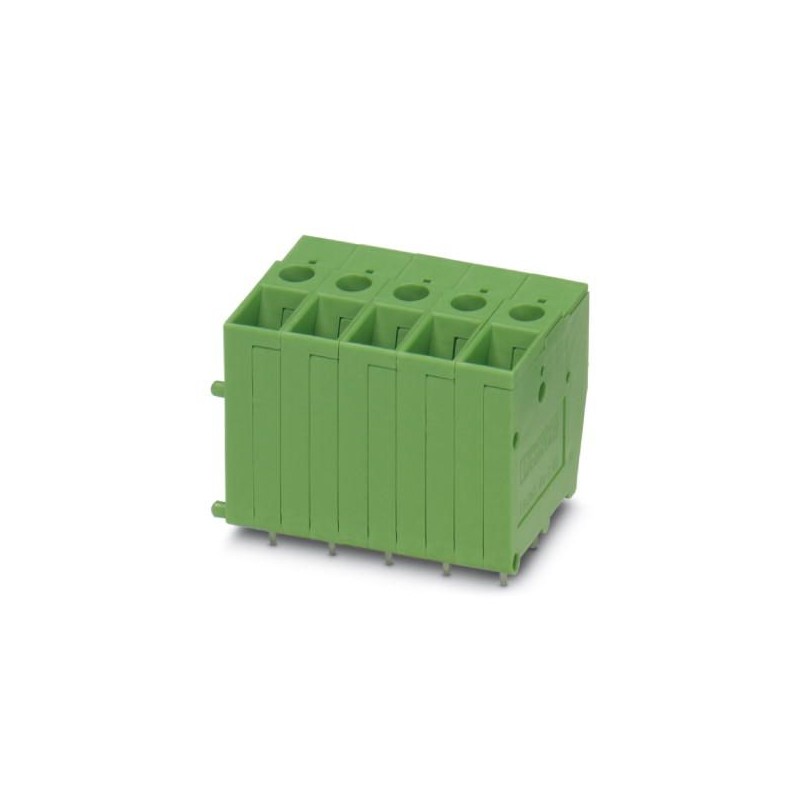

FRONT 4-V-7,62 RD 1743414 PHOENIX CONTACT Borne de placa de circuito impresso
FRONT 4-V-7,62 RD
1743414
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1743414 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356301800 |
| Peso por unidade (exclusive embalagem) | 8,936 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | BG (Bulgária) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | FRONT 4-V |
| Medida do passo | 7,62 mm |
| Número de pólos | 1 |
| Tipo de conexão | Conexão por rosqueamento frontal |
| Rosca | M3 |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem dupla linear |
| Número de níveis | 1 |
Dados característicos elétricos
| Corrente nominal | 32 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de teste (III/2) | 6 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,5 mm² ... 6 mm² |
|---|---|
| Bitola do condutor, flexível | 0,5 mm² ... 6 mm² |
| Bitola do condutor AWG / kcmil | 20 ... 10 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,5 mm² ... 4 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,5 mm² ... 2,5 mm² |
| 2 condutores com o mesmo perfil, fixos | 0,5 mm² ... 1,5 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 0,5 mm² ... 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico | 0,25 mm² ... 1 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,5 mm² ... 1 mm² |
| Comprimento de decapagem | 14 mm |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (5 - 7 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (5 - 7 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 27 mm |
| Medida do passo | 7,62 mm |
| Altura de construção (altura sem pino de solda) | 26 mm |
| Comprimento de pino [P] | 5 mm |
| Medidas do pino | 1 x 0,8 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Ensaios elétricos
| Corrente nominal | 32 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de teste (III/2) | 6 kV |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão de isolamento nominal (III/3) | 500 V |
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Tensão de teste (III/3) | 6 kV |
| Tensão de teste (III/2) | 6 kV |
| Tensão de teste (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
