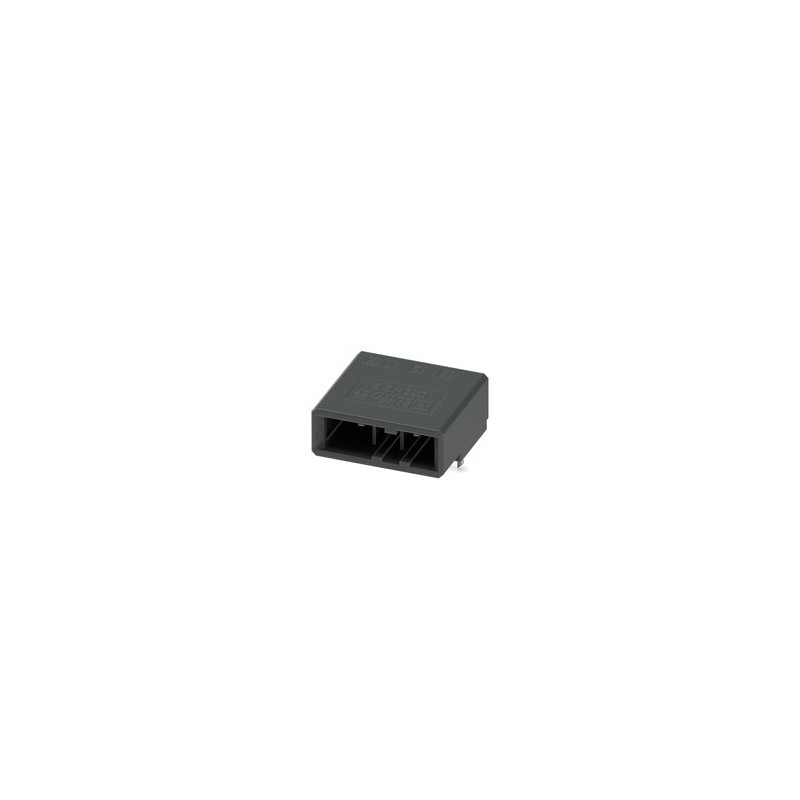

D32H 2,2/ 3-H-5,08-X 1376533 PHOENIX CONTACT Carcaça da base da placa de circuito impresso, cor: preto, corr..
D32H 2,2/ 3-H-5,08-X
1376533
PHOENIX_CONTACT
100
Produto sob demanda, sem reembolso.
Carcaça da base da placa de circuito impresso, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 1, número de pólos: 3, família de itens: D32H 2.2/.. -H, passo: 5,08 mm, montagem: Soldagem por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema de encaixe: CONNEXIS D, Orientação da face do encaixe: Padrão, travamento: Trava de encaixe, tipo de fixação: Saliência do soquete, tipo de embalagem: in a box
Carcaça da base da PCB, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, contatos de superfície: estanho, tipo de contato: Masculino, número de linhas: 1, número de polos: 3, família de itens: D32H 2,2/.. -H, passo: 5,08 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema plug-in: CONNEXIS D, Orientação facial do plug-in: Padrão, Travamento: Fechadura de renda, Tipo de acessório: Protrusão de renda, Tipo de embalagem: Embalagem in a box
Conectores de placa de circuito impresso, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: estanho, tipo de conexão de contato: Pino, número de linhas: 1, número de polos: 3, gama de produtos: D32H 2.2/.. -H, passo: 5,08 mm, montagem: Soldagem por onda, arranjo dos pinos: Fixação linear, pino de solda [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema de plugue: CONNEXIS D, alinhamento do padrão do conector do pino: Padrão, travamento: Trava de encaixe, montagem: Nariz de acoplamento, tipo de embalagem: embalado em caixa de papelão
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores CONNEXIS M |
| Tipo de produto | Cabeçalhos de PCB |
| família de produtos | D32H 2.2/.. -H |
| Número de posições | 3 |
| Alcatrão | 5,08 milímetros |
| Número de linhas | 1 |
| Design de pinos | Fixação linear |
| Pinos de solda em potencial | 1 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 320 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 0,9 mΩ |
| Tensão nominal (III/3) | 250 V |
| Sobretensão nominal (III/3) | 4 kV |
| Tensão nominal (III/2) | 320 V |
| Sobretensão nominal (III/2) | 4 kV |
| Tensão nominal (II/2) | 600 V |
| Sobretensão nominal (II/2) | 4 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Dados do material - contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Conservas |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de soldagem de superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,3 - 3 μm Ni) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | PBT |
| Grupo de materiais isolantes | Ii |
| CTI de acordo com IEC 60112 | 400 ≤ CTI |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nota sobre o contato | Esses conectores estão em conformidade com a norma DIN EN 61984, conectores sem capacidade de comutação (COC). Quando usados para a finalidade a que se destinam, eles não devem ser conectados ou desconectados na energia ou sob carga. |
| Desenho dimensional |  |
| Alcatrão | 5,08 milímetros |
| Largura [w] | 24,16 milímetros |
| Altura [h] | 13,15 milímetros |
| Comprimento [l] | 22,1 milímetros |
| Altura instalada | 9,35 milímetros |
| Comprimento do pino de solda [P] | 3,8 milímetros |
| Projeto de PCB | |
| Diâmetro do furo | 1,1 mm |
| 3 milímetros | |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Entre em contato com o suporte na pastilha | |
| Especificação | IEC 60512-15-1:2008-05 |
| Entre em contato com o suporte na pastilha Requisitos >20 N | Teste aprovado |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 3 N |
| Força de retirada por pos. aprox. | 4 N |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 10 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Distâncias de Ar e Vazamento | |
| Especificação | IEC 60664-1:2020-05 |
| Grupo de materiais isolantes | Ii |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI ≥400 a <600 |
| Tensão nominal de isolamento (III / 3) | 250 V |
| Sobretensão nominal (III/3) | 4 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 3 milímetros |
| distância mínima de fuga (III/3) | 3,6 mm |
| Tensão nominal de isolamento (III / 2) | 320 V |
| Sobretensão nominal (III/2) | 4 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 3 milímetros |
| distância mínima de fuga (III/2) | 3 milímetros |
| Classificação de tensão de isolamento (II/2) | 600 V |
| Sobretensão nominal (II/2) | 4 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 3 milímetros |
| distância mínima de ruptura (II/2) | 4,5 milímetros |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 4,8 kV |
| Resistência de contato R1 | 0,9 mΩ |
| Resistência de contato R2 | 1 mΩ |
| Ciclos de inserção/remoção | 25 |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão suportada da frequência de energia | 2,21 kV |
| Choques | |
| Especificação | IEC 60068-2-27:2008-02 |
| Forma de pulso | Meio do peito |
| Aceleração | 30g |
| Duração do acidente | 11 ms |
| Instruções de teste | Eixos X, Y e Z (pos. e neg.) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -55 °C ... 105°C (dependendo da curva de redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagens cartonadas |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.8 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -55 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
