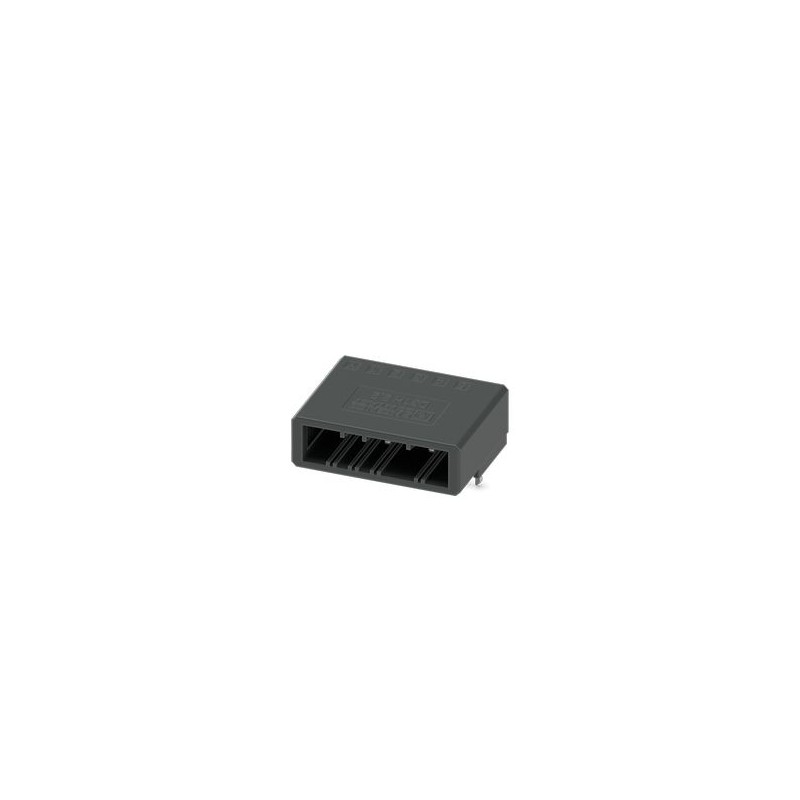

D31H 2,2/ 5-H-3,81-Y 1341120 PHOENIX CONTACT Base da placa de circuito impresso, cor: preta, corrente nomina..
D31H 2,2/ 5-H-3,81-Y
1341120
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Base da placa de circuito impresso, cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: macho, número de linhas: 1, número de polos: 5, família de itens: D31H 2.2/.. -H, passo: 3,81 mm, montagem: Soldagem por onda, arranjo dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema plug-in: CONNEXIS D, Orientação da face da plugue: Padrão, trava: Trava de encaixe, tipo de fixação: Protrusão do soquete, tipo de embalagem: caixa
Carcaça da base do PCB, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contatos de superfície: estanho, tipo de contato: Macho, número de linhas: 1, número de polos: 5, família de itens: D31H 2,2/.. -H, passo: 3,81 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema plug-in: CONNEXIS D, Orientação facial do plug-in: Padrão, Travamento: Bloqueio de encaixe, Tipo de acessório: Protrusão de renda, Tipo de embalagem: Embalagem in a box
Tira base da PCB, cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: estanho, tipo de contato: pino, número de linhas: 1, número de polos: 5, família de itens: D31H 2.2/.. -H, Passo de passo: 3,81 mm, Montagem: Soldagem por onda, Arranjo dos pinos: Pino linear Pine-in, Comprimento do pino [P]: 3,8 mm, Número de pinos de solda por potencial: 1, Sistema de acoplamento: CONNEXIS D, Alinhamento da face do acoplamento: Padrão, Travamento: Trinco de trava, Tipo de fixação: Trava de encaixe, Tipo de embalagem: Embalado em uma caixa
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores CONNEXIS S |
| Tipo de produto | Fita de piso de PCB |
| família de produtos | D31H 2.2/.. -H |
| Número de postes | 5 |
| Dimensão da grade | 3,81 milímetros |
| Número de linhas | 1 |
| Design de pinos | Fixação linear |
| Número de pinos de solda por potencial | 1 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 5 mΩ |
| Tensão nominal (III/3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Tensão Nominal de Sobretensão (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Informações materiais - Contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Contato com materiais | Liga de |
| Acabamento de superfície | Galvanoplastia |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (intercalada) | Níquel (1,3 - 3 μm Ni) |
| Superfície metálica de soldagem (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (camada intercalada) | Níquel (1,3 - 3 μm Ni) |
| Especificações de Material - Alojamento | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | PBT |
| Grupo de materiais isolantes | Ii |
| CTI de acordo com IEC 60112 | 400 ≤ CTI |
| Classe de inflamabilidade segundo a UL 94 | V0 |
| Aviso de Contato | Esses conectores são conectores sem capacidade de comutação (COC), conforme DIN EN 61984. Quando usados conforme o esperado, eles não devem ser ligados ou desligados em funcionamento ou sob carga. |
| Nota sobre seu uso | A corrente depende do contato de crimpadura e da seção transversal do condutor utilizada. |
| Desenho dimensional |  |
| Dimensão da grade | 3,81 milímetros |
| Largura [w] | 29,24 milímetros |
| Altura [h] | 13,15 milímetros |
| Comprimento [l] | 22,1 milímetros |
| Altura total | 9,35 milímetros |
| Comprimento do pino de solda [P] | 3,8 milímetros |
| Projeto de PCB | |
| Diâmetro do furo de perfuração | 3 milímetros |
| 1,1 mm | |
| Inspeção visual | |
| Especificação de teste | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Exame aprovado |
| Inspeção dimensional | |
| Especificação de teste | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Exame aprovado |
| Durabilidade das inscrições | |
| Especificação de teste | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Exame aprovado |
| Polarização & Codificação | |
| Especificação de teste | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Exame aprovado |
| Entre em contato com o suporte em uso | |
| Especificação de teste | EN 60512-15-1:2009-03 do RUÍDO |
| Entre em contato com o suporte em uso Requisito >20 N | Exame aprovado |
| Forças de acoplamento e tração | |
| Resultado | Exame aprovado |
| Número de ciclos | 25 |
| Força de inserção por pólo aprox. | 6 N |
| Força de puxão por polo aproximadamente. | 6 N |
| Testes Térmicos Grupo de Teste C | |
| Especificação de teste | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 10 |
| Resistência ao isolamento | |
| Especificação de teste | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento em postes adjacentes | > 5 MΩ |
| Distâncias de Passagem e Arrasto | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiais isolantes | Ii |
| Resistência de rastreamento (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 a <600 |
| Tensão nominal de isolamento (III / 3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Valor Mínimo de Distância ao Ar - Campo Inhomogêneo (III/3) | 1,5 mm |
| Valor da Distância Mínima de Arrasto (III/3) | 2,2 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Tensão Nominal de Sobretensão (III/2) | 2,5 kV |
| Valor de Distância Aérea Mínima - Campo Inhomogêneo (III/2) | 1,5 mm |
| Valor da Distância Mínima de Tração (III/2) | 1,5 mm |
| Classificação de tensão de isolamento (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Valor mínimo de limpeza - campo inhomogêneo (II/2) | 1,5 mm |
| Valor da Distância Mínima de Arrasto (II/2) | 2,2 mm |
| Teste de Vibração | |
| Especificação de teste | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de choque estacionária ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 5 mΩ |
| Resistência de contato R2 | 5 mΩ |
| Ciclos de acasalamento | 25 |
| Testes climáticos | |
| Especificação de teste | 6988:1997-03 DA EN ISO DO RUÍDO |
| Tensão por corrosão | 0,2 dm3Então2até 300 DM3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão AC estacionária | 1,39 kV |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -55 °C ... 105 °C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagem em caixa |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 3.81 mm |
| Dimensão das conexões (EF006827) | 3.81 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 3 mm |
| Comprimento do pino (EF006825) | 3.8 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -55 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
