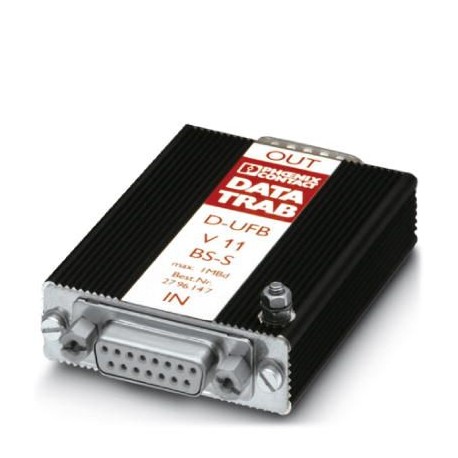

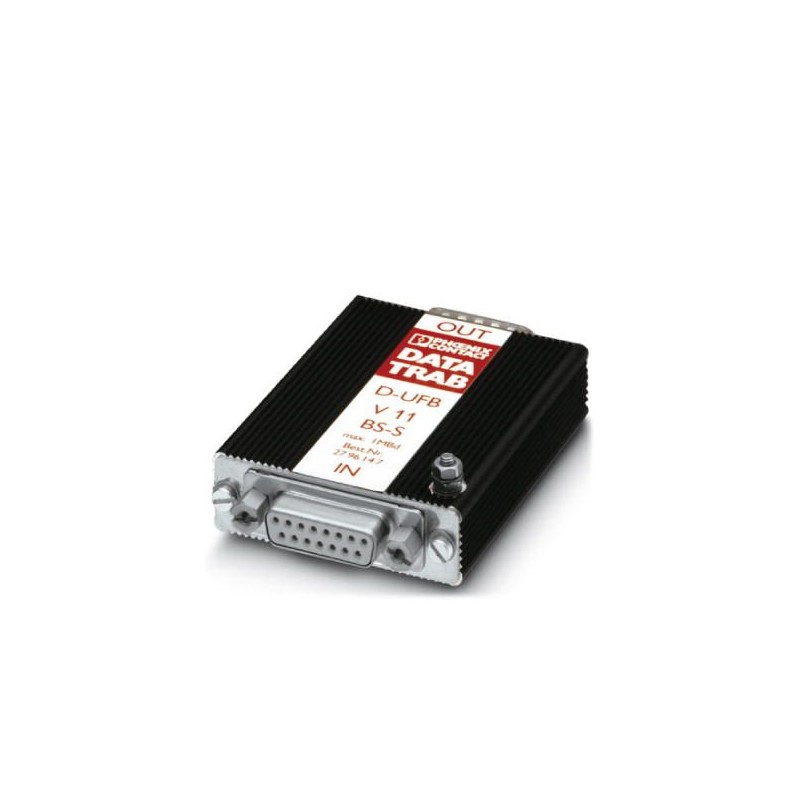

D-UFB-V11/BS-B 2796121 PHOENIX CONTACT Dispositivo de proteção contra surtos
D-UFB-V11/BS-B
2796121
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2796121 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 126 (TT-2007) |
| GTIN | 4017918073312 |
| Peso por unidade (exclusive embalagem) | 1,190 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Geral
| Material caixa | Alumínio |
|---|---|
| Cor | preto |
| Normas para espaços de ar e de fuga | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo de montagem | Plugue intermediário específico para conexão |
| Formato | Plugue intermediário |
| Inversão de chave | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe de exigência conforme VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Máxima tensão contínua UC | 12 V DC |
| Corrente nominal IN | 175 mA (25 °C) |
| Corrente efetiva ICcom UC | ≤ 10 µA |
| Corrente do condutor de proteção IPE | ≤ 4 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 5 kA |
| 5 kA | |
| Corrente de descarga nominal In(8/20) µs (fio-terra de sinal) | 5 kA |
| Corrente de pico cumulativa (8/20) µs | 10 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) surto | ≤ 22 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) surto | ≤ 600 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) estático | ≤ 22 V |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 600 V |
| Limitação de tensão de saída com 1 KV/µs, pico (fio-terra de sinal) estática | ≤ 22 V |
| Tensão residual com In(condutor-condutor) | ≤ 17 V |
| Tensão residual com ln (fio-terra de sinal) | ≤ 33 V |
| Nível de proteção Up(fio-fio) | ≤ 25 V (C2 - 4 kV / 2 kA) |
| ≤ 30 V (C2 - 10 kV / 5 kA) | |
| Nível de proteção Up(fio-terra) | ≤ 700 V (C2 - 10 kV / 5 kA) |
| Nível de proteção Up(fio-terra de sinal) | ≤ 30 V (C2 - 4 kV / 2 kA) |
| Tempo de resposta tA(condutor-condutor) | ≤ 1 ns |
| Tempo de resposta tA (fio-terra de sinal) | ≤ 1 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | 3,2 dB (≤ 1 MHz) |
| 0,4 dB (≤ 600 kHz) | |
| Atenuação de inserção aE, assim. | 1,7 dB (≤ 1 MHz) |
| 0,1 dB (≤ 600 kHz) | |
| Frequência de corte fg (3dB), sim. no sistema de 50 Ohm | típ. 5 MHz |
| Frequência de corte fg (3dB), sim. no sistema de 600 Ohm | típ. 500 kHz |
| Frequência de corte fg (3dB), assim. (PE) no sistema de 50 Ohm | típ. 5 MHz |
| Frequência de corte fg (3dB), assim. (PE) no sistema de 600 Ohm | típ. 500 kHz |
| Resistência por trilha | 22 Ω |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Resistência a picos de corrente (fio-fio) | C2 - 10 kV/5 kA |
| Resistência a picos de corrente (fio-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Dados de conexão
| Tipo de conexão | D-SUB-15 |
|---|---|
| Tipo de conexão IN | 15 soquetes D-SUB |
| Tipo de conexão OUT | 15 conectores D-SUB |
| Tecnologia de conexão | V.11 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
