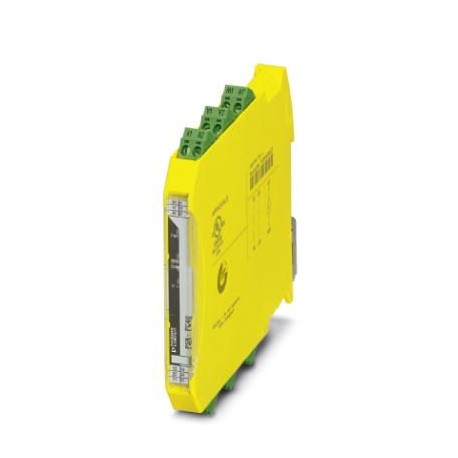

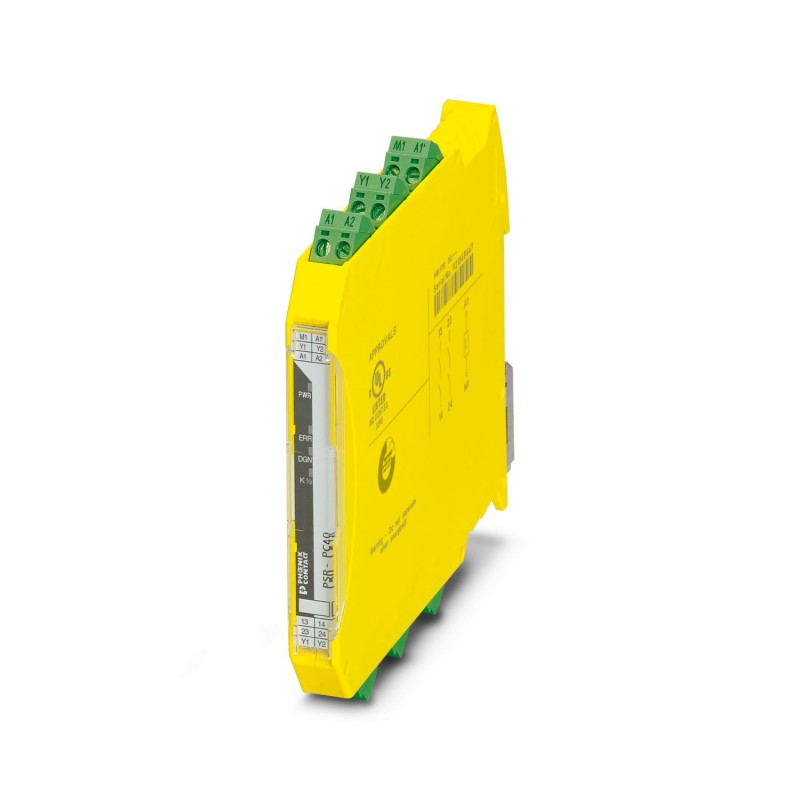

PSR-PC40-2NO-1DO-24DC-SP 2700589 PHOENIX CONTACT Relé de acoplamento
PSR-PC40-2NO-1DO-24DC-SP
2700589
PHOENIX_CONTACT
Relé de acoplamento
Relé de acoplamento SIL 3 para aplicações de alta e baixa demanda, acopla sinais de saída digital à periferia, 2 circuitos de disparo, 1 saída de sinal digital, aplicações Safe State Off, filtro de pulso de teste, bloco de terminais push-in plug-in
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2700589 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 283 (C-6-2017) |
| GTIN | 4046356916141 |
| Peso por unidade (exclusive embalagem) | 196,000 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Observar derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Altura de aplicação | ≤ 2000 m (através de NN) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| 20,4 V DC ... 26,4 V DC | |
| Corrente de alimentação de comando IS | típ. 75 mA (de acordo com a carga M1 +100 mA) |
| Consumo de potência em US | típ. 1,8 W |
| Corrente de ligação | típ. 400 mA (Δt s) |
| Tempo de filtragem | máx. 2 ms (em A1-A2; amplitude dos pulsos de teste) |
| ≥ 100 ms (em A1-A2; taxa de pulsos de teste) | |
| Ligação de proteção | Proteção contra inversão de polaridade serial Diodo supressor 33 V |
Entradas digitais
| Denominação entrada | Circuito de partida |
|---|---|
| Quantidade de entradas | 2 (entradas de arranque não orientadas para a segurança: Y1/Y2) |
| Corrente de ligação | < 10 mA |
| Consumo de energia | < 5 mA |
| Tensão no circuito de entrada, partida e retorno | 24 V DC -15 % / +10 % |
| Máx. resistência total de linha admissível | 150 Ω |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída | Circuito de corrente de liberação |
|---|---|
| Descrição da saída | respectivamente 2 contatos NA em série, sem retardo, sem potencial |
| Quantidade de saídas | 2 (contatos normalmente abertos direcionados para a segurança: 13/14, 23/24) |
| Versão do contato | 2 condutores de corrente de liberação |
| Material de contato | AgSnO2 |
| Tensão de comutação | min. 12 V AC/DC |
| máx. 250 V AC/DC (Observar curva de carga) | |
| Corrente máx. em regime permanente | 6 A (High demand) |
| 4 A (Low demand) | |
| Corrente de ligação | min. 3 mA |
| máx. 6 A | |
| Corrente cumulativa quadr. | 60 A2(Observar derating) |
| Potência ligada | min. 60 mW |
| Frequência de comutação | máx. 0,5 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Capacidade de comando conforme IEC 60947-5-1 | 4 A (24 V (DC13)) |
| 5 A (250 V (AC15)) | |
| Fusível de saída | 6 A gL/gG |
| 4 A gL/gG (para aplicações low-demand) |
Saídas de sinalização
| Descrição da saída | PNP |
|---|---|
| Quantidade de saídas | 1 (não orientado para a segurança) |
| Tensão | ca. 22 V DC (Us- 2 V) |
| Corrente | máx. 100 mA |
| Corrente de ligação máxima | 500 mA (t = 1 ms com Us) |
| Proteção contra curto-circuito | não |
| Fusível de saída | 150 mA rápido |
Tempos
| Tempo de arranque típ. com US | < 200 ms (na ativação através de A1, partida automática) |
|---|---|
| Tempo de retorno típ. com US | < 35 ms (em comando através de A1) |
| Tempo de redisponibilidade | 500 ms |
Geral
| Tipo de relé | Relé eletromecânico com contatos positivamente guiados conforme IEC/EN 61810-3 (EN 50205) |
|---|---|
| Tipo de operação nominal | 100 % ED |
| Peso líquido | 196 g |
| Posição de montagem | vertical, horizontal, com a frente do módulo para cima |
| Tipo de montagem | Montagem do trilho de fixação |
| Instrução de montagem | vide curva derating |
| Grau de proteção | IP20 |
| Grau de proteção mínimo no local de montagem | IP54 |
| Material caixa | PBT |
| Cor da caixa | amarelo |
| Indicação de tensão operacional | 1 x LED amarelo |
| Indicação de estado | 2 x LED verde |
| Sinalização de erro | 1 x LED vermelho |
Dados de conexão
| Tipo de conexão | Conexão à mola |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Parâmetros técnicos de segurança
| Categoria de parada | 0 |
|---|---|
| Denominação | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominação | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominação | EN 50156 |
| Safety Integrity Level (SIL) | 3 |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178, EN 60079-15 |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste / isolamento | Separação segura, isolação reforçada do circuito de corrente de comando 6 kV, circuito de iniciar, saída de sinalização ao caminho de corrente de liberação; 4 kV / isolação base entre caminhos de liberação de corrente em si e entre todos os caminhos de corrente e a carcaça |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Choque | 15g |
| Vibração (funcionamento) | 2g |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Teste de simulação ambiental | ISA-S71.04 (G3) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Atraso no desengate (EF001129) | 0.2 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | Outro |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 12.5 mm |
| Altura (EF000040) | 116.6 mm |
| Profundidade (EF000049) | 114.5 mm |
