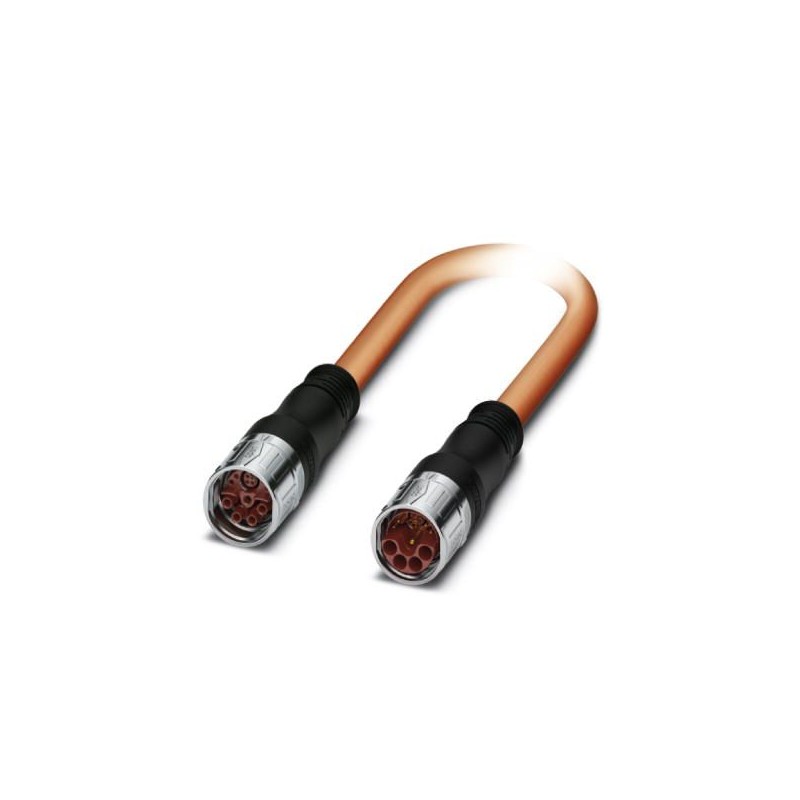

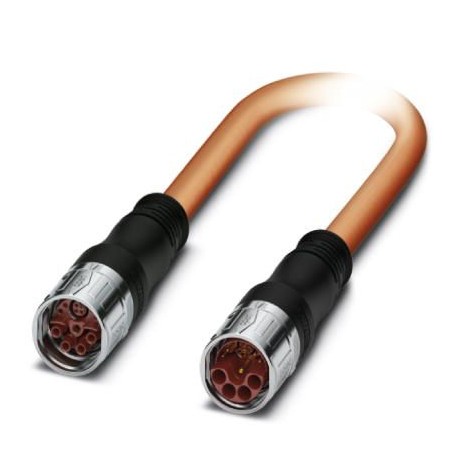

K-8E-M23M8/2,0-H00/M23F8-C5-S 1622247 PHOENIX CONTACT Conector de encaixe de plástico moldado em ambos os la..
K-8E-M23M8/2,0-H00/M23F8-C5-S
1622247
PHOENIX_CONTACT
2
Conector de encaixe de plástico moldado em ambos os lados
Conector de encaixe revestido com plástico em ambos os lados, série: KSH, M23-Fêmea, revestido reto por extrusão de plástico, número de polos: 4+4+4+PE, Tipo de bloqueio: SPEEDCON, a M23-Macho, revestido revestido por extrusão de plástico, número de polos: 4+4+4+PE, Tipo de bloqueio: SPEEDCON, comprimento do cabo: 2 m, blindado: sim, cor do envoltório externo: laranja RAL 2003, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) art.code: 1244565
Sensores > Cabo do sensor-atuador pré-fabricado
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1622247 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 2 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 232 (C-2-2017) |
| GTIN | 4055626070032 |
| Peso por unidade (exclusive embalagem) | 875,000 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Dados do conector de encaixe
| Formato | revestido de plástico, reto |
|---|---|
| Material caixa | PUR |
| Tipo de rosca | M23 |
| Tipo de travamento | Travamento SPEEDCON |
| Grau de proteção | IP67, em estado travado |
| IP68, em estado travado | |
| Número de polos | 4+4+4+PE |
| Sentido de rotação | Padrão |
| Tipo de contato | Soquete |
| Ciclos de encaixe | 100 |
| Corrente máxima | 30 A |
| Tensão | 630 V AC |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de choque de dimensionamento | 6 kV |
Indicações relativas ao condutor
| Tipo do cabo | HDSL11Y |
|---|---|
| Tipo de sinal | CAT5 |
| Índice de transmissão | 100 MBit/s (Interface de dados) |
| Blindado | sim |
| Instalação do cabo | (5x 2,5 + 4x 0,34/C + 4x 0,5) C |
| Instalação do cabo (AWG) | (14 AWG/ 5 + 22 AWG/ 4c + 20 AWG) C |
| Diâmetro externo do cabo | 14,6 mm ±0,4 mm |
| Revestimento externo, material | PUR |
| Material de isolamento do condutor | TPE |
| Revestimento externo, cor | laranja RAL 2003 |
| Condutor individual, cor | preto 1, preto 2, preto 3, preto 4, verde/amarelo Condutores de potência + PE |
| marrom, violeta, preto 5, verde Condutores de sinal | |
| azul, amarelo, branco, laranja Condutores de dados | |
| Tensão nominal do cabo | 1000 V (Sinal de 300 V) |
| Tensão de teste | 4 kV (Sinal de 1,5 kV) |
| Corrente nominal | 26 A (Potência, conforme DIN VDE 0298-4 Tab. 11/5) |
| 8 A (Sinal, conforme DIN VDE 0298-4 Tab. 11/5) | |
| 3,6 A (Dados, conforme DIN VDE 0298-4 Tab. 11/5) | |
| Menor raio do dobrador, disposição fixa | 73 mm |
| Menor raio de flexão, instalado de forma móvel | 148 mm |
| Quantidade de ciclos de flexão | 1000000 |
| Curso de deslocamento | 6 m |
| Aceleração | 30 m/s² |
| Temperatura ambiente para instalação fixa | -40 °C ... 80 °C |
| Temperatura ambiente para instalação móvel | -30 °C ... 60 °C |
| Estilo UL AWM | 20234 / 10492 (80 °C / 1000 V) |
| Propriedades especiais | próprio para porta-cabos |
| Anti-inflamabilidade | IEC 60332-1-2 |
| Ausência de halogênio | conforme EN 50267-2-1 |
| Resistência ao óleo | EN 60811-2-1 |
Dados do conector (segunda página)
| Formato | revestido de plástico, reto |
|---|---|
| Material caixa | PUR |
| Tipo de rosca | M23 |
| Tipo de travamento | Travamento SPEEDCON |
| Grau de proteção | IP67, em estado travado |
| IP68, em estado travado | |
| Número de polos | 4+4+4+PE |
| Sentido de rotação | Padrão |
| Tipo de contato | Pino |
| Ciclos de encaixe | 100 |
| Corrente máxima | 30 A |
| Tensão | 630 V AC |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão de choque de dimensionamento | 6 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Comprimento do cabo (EF000536) | 2 m |
| Livre de halogéneo (EF000025) | Não |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Não |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Não |
| Corrente nominal especificada In (EF008250) | 26 A |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1622247-K-8E-M23M8/2,0-H00/M23F8-C5-S | 201 Kbytes |
|
