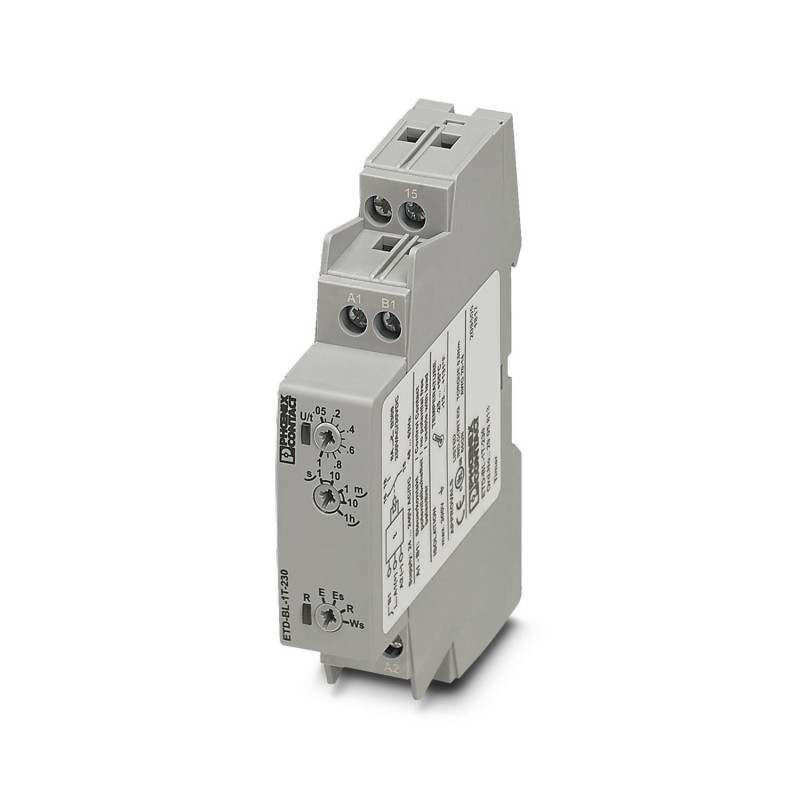

ETD-BL-1T-230 2905813 PHOENIX CONTACT Relé de tempo
ETD-BL-1T-230
2905813
PHOENIX_CONTACT
Relé de tempo
Relé de temporização multifunções compacto com 4 funções e intervalo de tempo ajustável (50 ms - 1 h), com ligação a parafuso, 1 contacto comutado
Relé temporizador multifuncional compacto com 4 funções e faixa de tempo ajustável (50 ms - 1 h), com conexão por parafuso, 1 contato de troca
Relés > Relé temporizador
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905813 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 272 (C-5-2017) |
| GTIN | 4055626003351 |
| Peso por unidade (exclusive embalagem) | 80,000 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | AT (Áustria) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 15 % ... 85 % |
| Resistência contra interferência | EN 61000-6-2 |
Lado de excitação
| Faixa de tensão de entrada | 24 V AC/DC ... 240 V AC/DC -15 % ... +10 % |
|---|---|
| Influência de temperatura | ≤ 0,01 %/K |
| Função | E: retardo de ligação |
| Rs: retardo de resposta com contato de controle | |
| Es: retardo de ligação com contato de controle | |
| Ws: cancelamento de ligação com contato de controle | |
| Faixa de ajuste de tempo | 50 ms ... 1 h (5 faixas finais de tempo) |
| Tempo de redisponibilidade | 100 ms |
Lado de contato
| Versão do contato | 1 contato seco reversível |
|---|---|
| Tensão de comutação máxima | 250 V AC (conforme IEC 60664-1) |
| Potência de desligamento (carga ôhmica) máxima | 1250 VA (5 A / 250 V AC) |
| Fusível de saída | 5 A (rápido) |
Geral
| Indicação de estado | LED verde (energia) |
|---|---|
| LED amarelo (relé ativo) | |
| Vida útil mecânica | 15x 106Ciclos de manobra |
| Consumo de potência nominal | 4 VA |
| Tensão de teste bobina de relé/contato de relé | 4 kV |
| Posição de montagem | opcional |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Cor | cinza |
| Umidade do ar admissível (funcionamento) | 15 % ... 85 % |
| Frequência nominal | 48 Hz ... 63 Hz |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 508 Listed |
Dados de conexão
| Bitola do condutor flexível mín. | 0,5 mm² |
|---|---|
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 8 mm |
| Tipo de conexão | Conexão a parafuso |
Contato de controle
| Denominação conexão | Bornes A1-B1 não flutuantes |
|---|---|
| Duração do impulso de controle | ≥ 50 ms (DC) |
| ≥ 100 ms (AC) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Radiação de interferência | EN 61000-6-3 |
| Resistência contra interferência | EN 61000-6-2 |
| Diretiva de baixa tensão | Conformidade com a diretriz DBT (Baixa Tensão) 2006/95/CE (válida até 19/04/2016) / 2014/35/UE (válida a partir de 20/04/2016) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.027371701eCl@ss 5.127371700eCl@ss 6.027371700eCl@ss 7.027371790eCl@ss 8.027371605eCl@ss 9.027371605
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Sim |
| Montagem frontal (EF020288) | Não |
| Intervalo de tempo (EF003384) | 0.05 s |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Número de saídas, sem atraso, contato normalmente fechado (EF006835) | 0 |
| Número de saídas, sem atraso, contato normalmente aberto (EF006836) | 0 |
| Número de saídas, sem atraso, contato de comutação (EF006837) | 0 |
| Largura (EF000008) | 17.5 mm |
| Altura (EF000040) | 89.5 mm |
| Profundidade (EF000049) | 65.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2905813-ETD-BL-1T-230 | 108 Kbytes |
|
