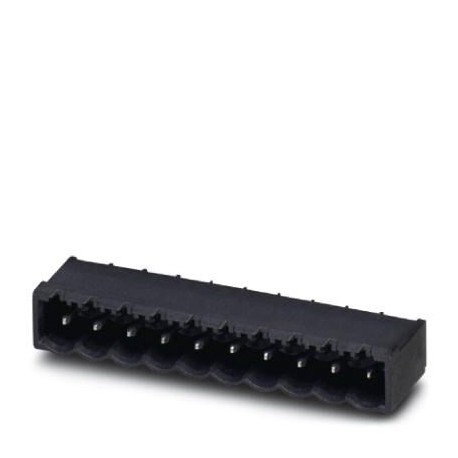

CCA 2,5/ 4-G AU P26 THR 1027706 PHOENIX CONTACT Header de passagem CCA 2,5/ 4-G AU P26 THR 1027706 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

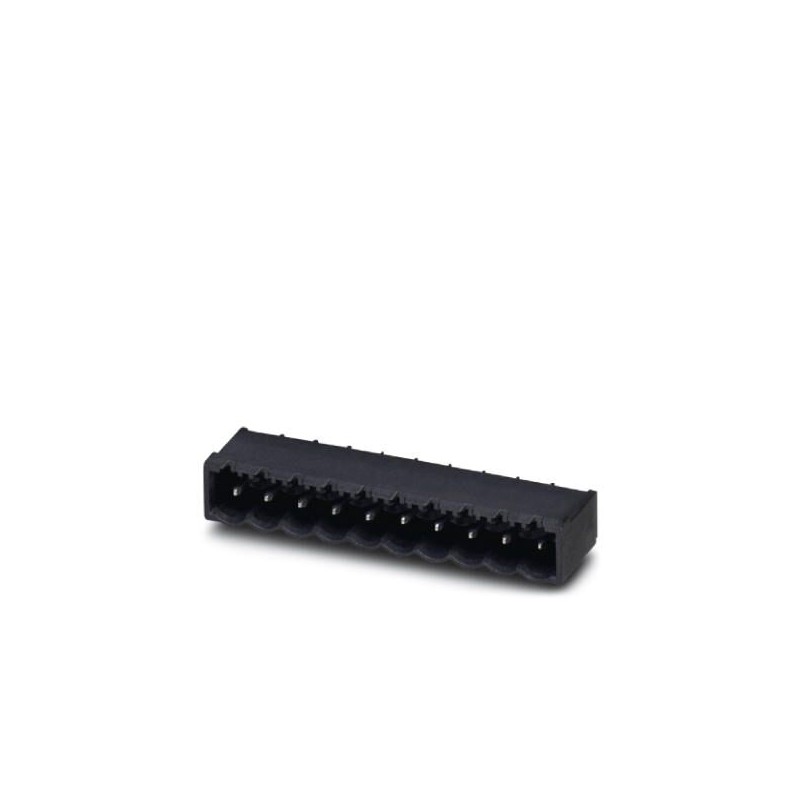

CCA 2,5/ 4-G AU P26 THR 1027706 PHOENIX CONTACT Header de passagem CCA 2,5/ 4-G AU P26 THR 1027706

CCA 2,5/ 4-G AU P26 THR

1027706

PHOENIX_CONTACT

50

Header de passagem - CCA 2,5/ 4-G AU P26 THR - 1027706

Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Ouro, tipo de contato: Macho, número de potenciais: 4, número de linhas: 1, número de pólos: 4, número de conexões: 4, família de artigos: CCA 2.5/.. -G, passo: 5 mm, montagem: Solda THR, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do encaixe: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: in a box

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Caixa básica da placa de circuito impresso, corrente nominal: 12 A, tensão de teste (III/2): 320 V, número de polos: 4, passo: 5 mm, cor: preto, superfície de contato: Estanho, montagem: THR solda

Dados comerciais

Código do pedido1027706
Quantidade de embalagem (VPE)50 Unid
Quantidade mínima de pedido50 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
GTIN4055626522845
Peso por unidade (exclusive embalagem)1,950 GRM
Número do imposto alfandegário85366930
País de origemDE (Alemanha)

Propriedades do artigo

Designação abreviadaHeader de passagem
Sistema de conexãoCLASSIC COMBICON
Tipo de contatoPino
Família de produtosCCA 2,5/..-G
Medida do passo5 mm
Número de pólos4
Tipo de montagemTHR solda
Número de níveis1
Número de conexões4
Quantidade de potenciais4

Dados característicos elétricos

Corrente nominal12 A
Tensão de isolamento nominal (III/2)320 V
Tensão de teste (III/2)4 kV

Dados de material - contato

ObservaçãoConforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contatoLiga de Cu
Condições da superfícieestanhado galvanicamente
Superfície metálica da área de contato (camada de cobertura)Estanho (3 - 5 µm Sn)
Superfície metálica da área de contato (camada intermédia)Níquel (1,3 - 3 µm Ni),
Superfície metálica da área de solda (camada de cobertura)Estanho (3 - 5 µm Sn)
Superfície metálica da área de solda (camada intermédia)Níquel (1,3 - 3 µm Ni)

Dados de material - caixa

Material isolanteLCP
Grupo de material isolanteIIIa
CTI conforme IEC 60112225
Classe de inflamabilidade conforme UL 94V0

Dados de medição para o produto

Medidas [ l ]12 mm
Largura [ w ]22,8 mm
Altura [ h ]11,17 mm
Medida do passo5 mm
Altura de construção (altura sem pino de solda)8,57 mm
Comprimento de pino [P]2,6 mm
Medidas do pino1 x 1 mm
Medida a15 mm

Indicações sobre a embalagem

Tipo de embalagemembalado em caixa de cartão
Unidade de embalagem50
Denominação das unidades de embalagemunidade

Condições ambiente

Temperatura ambiente (armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C ... 100 °C
Temperatura ambiente (funcionamento)-40 °C (dependente da curva de redução de carga)

Conexão e métodos de ligação

Teste de danos e afrouxamento dos condutoresDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste

Teste de tração

Teste de traçãoDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste
Bitola do condutor / tipo de condutor / força de tração0,2 mm² / rígido / > 10 N
0,2 mm² / flexível / > 10 N
2,5 mm² / rígido / > 50 N
2,5 mm² / flexível / > 50 N

Ensaios mecânicos conforme norma

Inspeção visualAprovado no teste DIN EN 60512-1-1:2003-01
Inspeção dimensionalAprovado no teste DIN EN 60512-1-2:2003-01
Resistência das inscriçõesAprovado no teste DIN EN 60068-2-70:1996-07
ResultadoAprovado no teste
Especificação de testeDIN EN 60512-13-2:2006-11
Número de ciclos25
Força de inserção por polo aprox.8 N
Força de tração por polo aprox.6 N
Polarização e codificaçãoAprovado no teste DIN EN 60512-13-5:2006-11
ResultadoAprovado no teste
Especificação de testeDIN EN 60512-15-1:2009-03
Força de teste por polo20 N

Espaços de ar e de fuga

Grupo de material isolanteIIIa
Tensão de isolamento nominal (III/3)250 V
Tensão de isolamento nominal (III/2)320 V
Tensão de isolamento nominal (II/2)400 V
Tensão de teste (III/3)4 kV
Tensão de teste (III/2)4 kV
Tensão de teste (II/2)4 kV

Testes mecânicos (A)

Força de inserção por polo aprox.8 N
Força de tração por polo aprox.6 N
Requisito de irreversibilidade ao encaixar >20 NAprovado no teste
Requisito de suporte de contato em utilização >20 NAprovado no teste

Testes de vida útil (B)

Especificação de testeDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Resistência de passagem R11,1 mΩ
Ciclos de encaixe25
Resistência de passagem R21,2 mΩ
Tensão suportável de impulso ao nível do mar4,8 kV
Tensão alternada suportável2,21 kV
Resistência de isolamento de polos adjacentes> 1 TΩ

Testes climáticos (D)

Especificação de testeDIN EN ISO 6988:1997-03
Estresse por frio-40 °C/2 h
Estresse por calor100 °C/168 h
Estresse por corrosão0,2 dm3SO2em 300 dm3/40 °C/1 ciclo
Tensão suportável de impulso ao nível do mar4,8 kV
Tensão alternada suportável2,21 kV

Testes ambientais e de vida útil (E)

Especificação de testeDIN EN 61984 (VDE 0627):2009-11
Resultado Grau de proteção Código IPProteção contra toque de dedos com sonda de teste IP20

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

eCl@ss

eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
