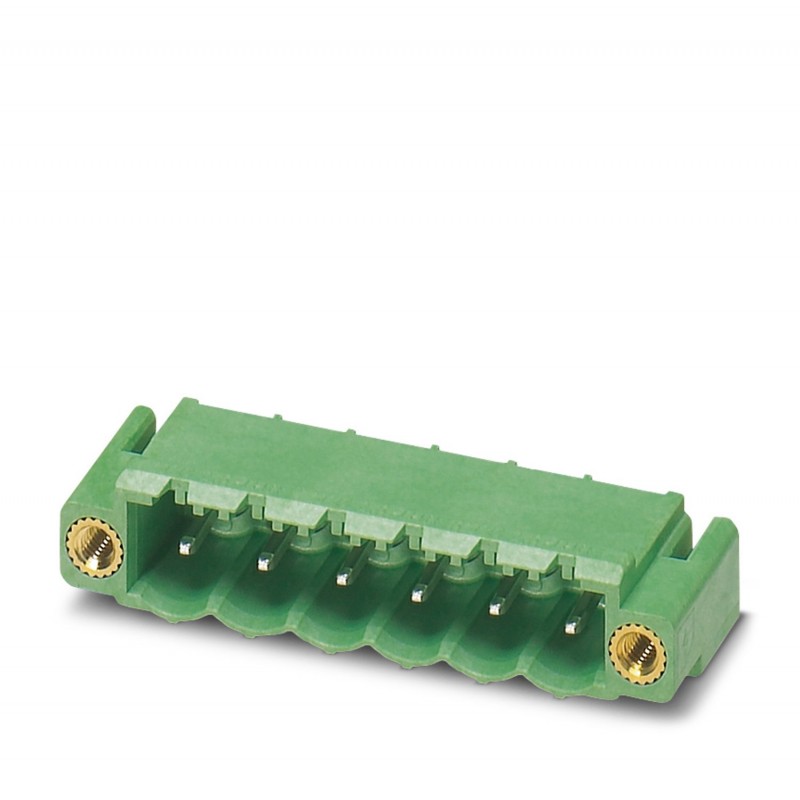

CC 2,5/ 5-GSF-5,08GNP26THRR56 1786329 PHOENIX CONTACT Conector de placa de circuito impresso
CC 2,5/ 5-GSF-5,08GNP26THRR56
1786329
PHOENIX_CONTACT
330
Conector de placa de circuito impresso
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm2, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de potenciais: 5, número de linhas: 1, número de polos: 5, número de conexões: 5, família de artigos: DC 2,5/.. -GSF, passo: 5,08 mm, montagem: Solda THR/solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2,6 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do plug-in: Padrão, travamento: Trava de parafuso, tipo de fixação: Fixação de ar (rosca), tipo de embalagem: cinta de 56 mm de largura
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Caixa básica da placa de circuito impresso, corrente nominal: 12 A, tensão de teste (III/2): 320 V, número de polos: 5, passo: 5,08 mm, cor: verde, superfície de contato: Estanho, montagem: THR solda
Dados comerciais
| Código do pedido | 1786329 |
|---|---|
| Quantidade de embalagem (VPE) | 330 Unid |
| Quantidade mínima de pedido | 330 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356573757 |
| Peso por unidade (exclusive embalagem) | 2,220 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 12 mm |
|---|---|
| Medida do passo | 5,08 mm |
| Medida a | 20,32 mm |
| Altura [ h ] | 8,6 mm |
| Altura | 9 mm |
| Comprimento do pino de solda | 2,6 mm |
| Medidas do pino | 1 x 1 mm |
| Comprimento | 12 mm |
Geral
| Família de produtos | CC 2,5/..-GSF |
|---|---|
| Grupo de material isolante | IIIa |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 400 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 12 A |
| Corrente de carga máxima | 12 A (por pólo) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | verde |
| Número de pólos | 5 |
Normas e disposições
| Conexão conforme norma | EN-VDE |
|---|---|
| CUL | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 4.0 | EC002637 |
|---|---|
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
