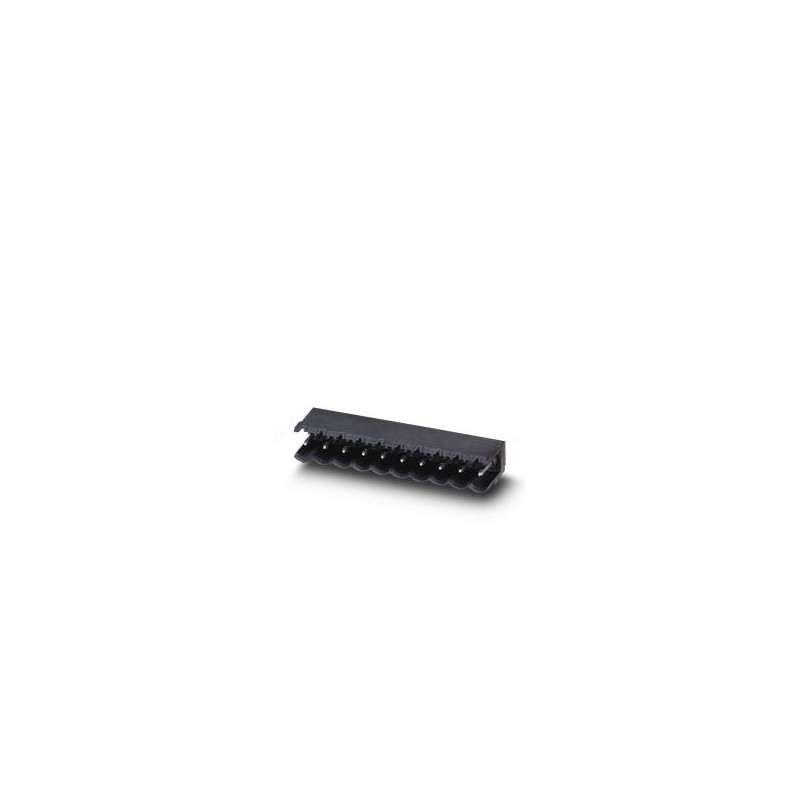

CC 2,5/ 4-G-5,08 P20THRR32 1507776 PHOENIX CONTACT Caixa da base da placa de circuito impresso, seção nomina..
CC 2,5/ 4-G-5,08 P20THRR32
1507776
PHOENIX_CONTACT
990
Produto sob demanda, sem reembolso.
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 1, número de polos: 4, família de artigos: DC 2,5/.. -G, passo: 5,08 mm, montagem: Solda THR/solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do encaixe: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: cinta de 32 mm de largura
Carcaça da base do PCB, seção transversal nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão nominal (III/2): 320 V, contatos de superfície: estanho, tipo de conexão de contato: macho, número de linhas: 1, número de postes: 4, família de artigos: DC 2.5/.. -G, passo: 5,08 mm, montagem: Solda THR, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 2 mm, número de pinos de solda por potencial: 1, sistema plug-in: COMBICON MSTB 2.5, orientação facial do plug-in: padrão, bloqueio: sem, tipo de acessório: sem, tipo de embalagem: alça de 32 mm de largura
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores COMBICON M |
| Tipo de produto | Carcaça da base da placa de circuito impresso |
| Família de produtos | CC 2.5/.. -G |
| Número de postes | 4 |
| Passo | 5,08 mm |
| Número de linhas | 1 |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 1 |
| Corrente nominal In | 12 A |
| Tensão nominal Un | 320 V |
| Grau de poluição | 3 |
| Resistência ao contato | 1,3 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 400 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
| Tipo de montagem | Solda THR |
| Design de pinos | Arranjo Linear de Pinos |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de solda de superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de Solda de Superfície Metálica (Camada Intermediária) | Níquel (1,3 - 3 μm Ni) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Preto (9005) |
| Material isolante | Lcp |
| Grupo de material isolante | IIIa |
| CTI de acordo com IEC 60112 | 175 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Dados sobre Processos de Soldagem | Processamento em processos de solda por refluxo de acordo com IEC 60068-2-58 ou DIN EN 61760-1 (versão atual, respectivamente) Nível Sensível à Umidade (MSL) = 1 de acordo com IPC/JEDEC J-STD-020-C |
| Observação sobre a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem alimentação de comutação (COC). Em caso de utilização conforme prescrito, não devem ser ligados ou desligados da tomada sob tensão ou carga. |
| Esquema de dimensão |  |
| Passo | 5,08 mm |
| Largura [w] | 19,92 milímetros |
| Altura [h] | 10,6 milímetros |
| Comprimento [l] | 12 mm |
| Altura total | 8,6 milímetros |
| Comprimento do Pino de Solda [P] | 2 mm |
| Dimensões do Templo | 1 x 1 milímetro |
| Projeto da placa de circuito impresso | |
| Diâmetro do orifício | 1,6 mm |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Suporte de contato usado | |
| Especificação de teste | DIN EN 60512-15-01:2009-03 |
| Titular de contato usado Requisito >20 N | Teste aprovado |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 8 N |
| Alimentação ao desligar por poste aprox. | 6 N |
| Teste Térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 12 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | IIIa |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 4 mm |
| Tensão de isolamento de dimensionamento (III/2) | 320 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 3,2 milímetros |
| Tensão de isolamento de dimensionamento (II/2) | 400 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 4 mm |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 4,8 kV |
| Resistência de contato R1 | 1,3 mΩ |
| Resistência de contato R2 | 1,4 mΩ |
| Ciclos de plugue | 25 |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100 °C/168 h |
| Tensão AC suportável | 2,21 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Esquema de dimensão |  |
| Tipo de embalagem | Alça de 32 mm de largura |
| Largura da correia [W] | 32 mm |
| Medidas Externas de Bobinas [W2] | 38,4 milímetros |
| Diâmetro da bobina [A] | 330 mm |
| Tipo de embalagem exterior | Saco Transparente |
| Nível ESD | (D) Eletrostaticamente condutor |
| Especificação de teste | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.6 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Outro |
