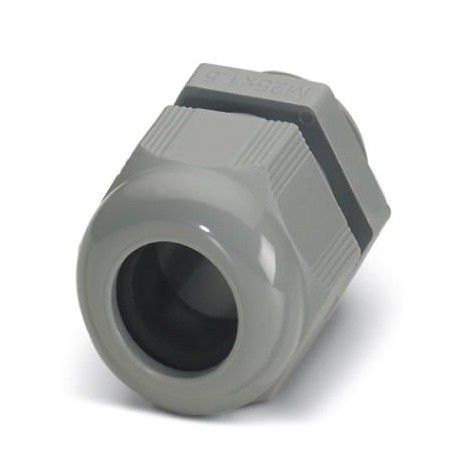

G-INS-PG16-S68N-PNES-GY 1411144 PHOENIX CONTACT Conexão para cabos
G-INS-PG16-S68N-PNES-GY
1411144
PHOENIX_CONTACT
5
Conexão para cabos
Prensa-cabo, material de conexão a parafuso: PA, diâmetro externo do cabo 10 mm ... 14 mm, blindagem: não, rosca de ligação: Pg16, cor: cinzento prateado RAL 7001
Sistemas de entradas de cabos / condutores > Vedação
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1411144 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Quantidade mínima de pedido | 5 Unid |
| Página de catálogo | Página 695 (C-2-2017) |
| GTIN | 4046356922807 |
| Peso por unidade (exclusive embalagem) | 13,160 GRM |
| Número do imposto alfandegário | 39269097 |
| País de origem | TR (Turquia) |
Medidas
| Comprimento | 44 mm |
|---|---|
| Abertura da porca cega | 27 mm |
| Abertura dos suportes | 27 mm |
| Sextavado, medida do ângulo | 30,8 mm |
| Comprimento rosca de conexão | 10 mm |
| Bitola do furo de passagem | 22,6 mm ... 22,8 mm |
| Diâmetro externo de linha | 10 mm ... 14 mm |
| 10 mm ... 14 mm (com UL 514 B) |
Condições ambientais
| Grau de proteção (IP) | IP68 (5 bar / 0,5 h) |
|---|---|
| Temperatura ambiente (funcionamento) | -20 °C ... 100 °C (estático) |
Geral
| Número de condutores | 1 |
|---|---|
| Material da conexão | PA |
| Material de vedação do cabo | Neoprene |
| Classe de inflamabilidade conforme UL 94 | V2 |
| V2 (Caixa) | |
| Blindado | não |
| Tipo de rosca do lado de conexão | Pg16 |
| Pg16 | |
| Torque de aperto | 3,5 Nm (Porca de capa: EN 62444) |
| 3,5 Nm (Conexão: EN 62444) | |
| 9 Nm (no UL514 B: porca de capa) | |
| Cor | cinza prateado RAL 7001 |
| Instrução de montagem | 1) Montar o soquete da conexão roscada na caixa com o torque correto 2) Inserir o cabo 3) Apertar a porca de capa com o torque correto |
| Fabricante | BIMED |
| Designação do fabricante | BS-05 |
Normas e disposições
| Ausência de halogênio | não |
|---|---|
| Conexão conforme norma | CSA |
| Classe de inflamabilidade conforme UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Tipo de rosca (EF001758) | PG |
| Tamanho da rosca nominal em polegadas/rosca do tubo de gás (EF007838) | Outro |
| Comprimento da rosca (EF000368) | 10 mm |
| Largura da chave (EF000177) | 27 mm |
| Dimensão angular hexagonal (EF005268) | 30.8 mm |
| Adequado ao diâmetro do cabo (EF005466) | 10 mm |
| Material (EF002169) | Plástico |
| Qualidade do material (EF001257) | Poliamida |
| Tipo de acabamento (EF000139) | Sem tratamento |
| Livre de halogéneo (EF000025) | Não |
| Grau de proteção (IP) (EF005474) | IP66 |
| Cor (EF000007) | Cinzento |
| Proteção do raio de curvatura (EF000734) | Não |
| Com contraporca (EF005049) | Não |
| Fixação sem contraporca (EF012547) | Não |
| Modelo (EF000010) | Direito |
| Área de selagem múltipla (EF005004) | Não |
| Acoplamento de cabo plano (EF004685) | Não |
| Tipo de vedação (EF001217) | EV009696 |
| Ligação à porca divisível (EF005337) | Não |
| Temperatura de serviço (EF001742) | -40 °C |
| Acabamento antideflagrante (EF004191) | Não |
| Para locais com classificação Ex Gás (EF005728) | Nenhum |
| Para locais com classificação Ex Poeira (EF008404) | Nenhum |
| Para cabo blindado (EF012184) | Não |
| Versão EMC (EF001062) | Não |
| Blindado (EF000881) | Não |
| Compensa a pressão (EF024919) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1411144-G-INS-PG16-S68N-PNES-GY | 108 Kbytes |
|
