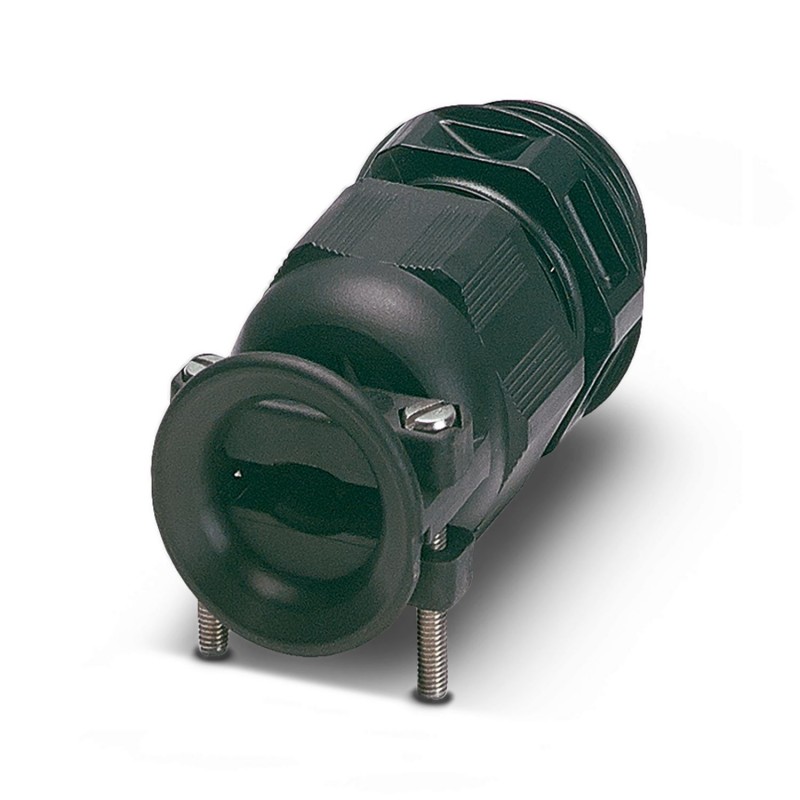

G-INTRO-M20-S68N-PEPDS-BK 1415189 PHOENIX CONTACT Conexão para cabos
G-INTRO-M20-S68N-PEPDS-BK
1415189
PHOENIX_CONTACT
10
Conexão para cabos
Prensa-cabo, material de conexão aparafusado: PA, material do parafuso de fixação: PA, diâmetro externo do cabo 6 mm ... 13 mm, blindagem: não, rosca de conexão: M20 x 1,5, cor: preto profundo, com compensação de tração externa
Cable gland, material for screw connection: PA, application: Standard, external cable diameter 6 mm ... 13 mm, shielding: no, connecting thread: M20 x 1.5, color: jet black, with external strain relief
Sistemas de entradas de cabos / condutores > Vedação
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | Cable screw gland |
| Application | Standard |
| No. of conductors | 1 |
| Type | with external strain relief |
| Manufacturer | WISKA |
| Manufacturer Designation | ESKVZ 20 |
| Shielded | no |
| Execution of the strain relief | B |
| Data management status | |
| Article revision | 00 |
| Category of shock impact | 2 |
| Design, Strain relief | B |
| Dimensional drawing |  |
| Length | 49 mm |
| Length of the connecting thread | 10 mm |
| Length without connecting thread | 39 mm |
| Hole diameter | 20.1 mm ... 20.2 mm |
| Wrench size, union nut | 24 mm |
| Wrench size, support | 24 mm |
| Clamping range of the strain relief clip | 6.00 mm ... 13.00 mm |
| Hexagon angular dimension | 27 mm |
| Thread type connection side | M20 x 1.5 |
| Thread pitch | 1.5 mm |
| Tightening torque | 4 Nm (Union nut: EN 62444) |
| 4 Nm (Support: EN 62444) | |
| 0.5 Nm (Screw for clip) |
| Color | black (RAL 9005) |
| Material | PA (Screw connection, halogen-free) |
| Seal material Cable seal | EPDM |
| Glow wire ignition temperature GWIT according to EN 60695-2-13 | 750 |
| Material for screw connection | PA |
| External cable diameter Cable 1 | 6 mm ... 13 mm |
| External cable diameter | 7.5 mm ... 11.3 mm (for UL 514 B) |
| Halogen-free | yes |
| Ambient conditions | |
| Degree of protection | IP68 (5 bar / 0.5 h) |
| IP69 (DIN EN 60529 / IEC 60529) | |
| Ambient temperature (operation) | -40 °C ... 100 °C (static) |
| Característica | Valor |
|---|---|
| Tipo de rosca (EF001758) | Métrico |
| Tamanho da rosca nominal em polegadas/rosca do tubo de gás (EF007838) | Outro |
| Comprimento da rosca (EF000368) | 10 mm |
| Largura da chave (EF000177) | 24 mm |
| Dimensão angular hexagonal (EF005268) | 27 mm |
| Adequado ao diâmetro do cabo (EF005466) | 6 mm |
| Material (EF002169) | Plástico |
| Qualidade do material (EF001257) | Poliamida |
| Tipo de acabamento (EF000139) | Sem tratamento |
| Livre de halogéneo (EF000025) | Sim |
| Grau de proteção (IP) (EF005474) | IP68 |
| Cor (EF000007) | Preto |
| Proteção do raio de curvatura (EF000734) | Não |
| Com contraporca (EF005049) | Não |
| Fixação sem contraporca (EF012547) | Não |
| Modelo (EF000010) | Direito |
| Área de selagem múltipla (EF005004) | Não |
| Acoplamento de cabo plano (EF004685) | Não |
| Com alívio de tensão (EF000878) | Sim |
| Tipo de vedação (EF001217) | EV009696 |
| Ligação à porca divisível (EF005337) | Não |
| Temperatura de serviço (EF001742) | -40 °C |
| Acabamento antideflagrante (EF004191) | Não |
| Para locais com classificação Ex Gás (EF005728) | Nenhum |
| Para locais com classificação Ex Poeira (EF008404) | Nenhum |
| Para cabo blindado (EF012184) | Não |
| Versão EMC (EF001062) | Não |
| Blindado (EF000881) | Não |
| Compensa a pressão (EF024919) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1415189-G-INTRO-M20-S68N-PEPDS-BK | 109 Kbytes |
|
