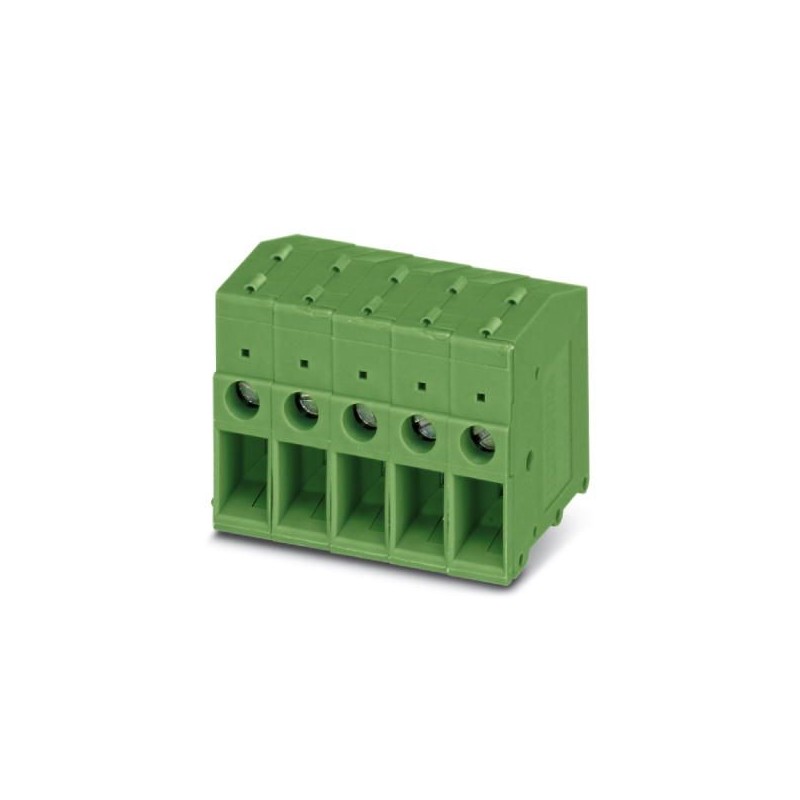

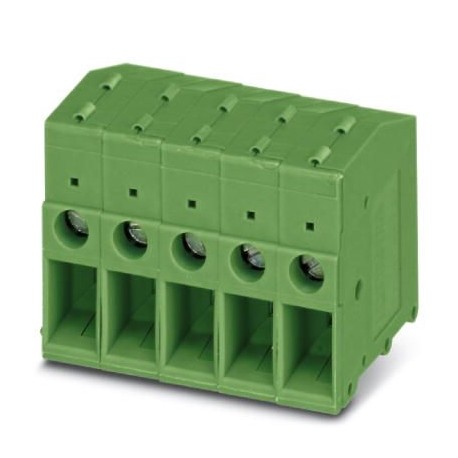

FRONT 4-H-7,62- 3 GY BD:NZ3111
1989434
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1989434 |
---|---|
Quantidade de embalagem (VPE) | 50 Unid |
Observação | Produção ligada a pedido (sem retirada) |
GTIN | 4017918944261 |
Peso por unidade (exclusive embalagem) | 27,530 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | BG (Bulgária) |
Designação abreviada | Borne de placa de circuito impresso |
---|---|
Família de produtos | FRONT 4-H |
Medida do passo | 7,62 mm |
Número de pólos | 3 |
Tipo de conexão | Conexão por rosqueamento frontal |
Rosca | M3 |
Tipo de montagem | Solda por onda |
Layout de pinos | Pinagem dupla linear |
Número de níveis | 1 |
Número de conexões | 3 |
Quantidade de potenciais | 3 |
Corrente nominal | 32 A |
---|---|
Tensão de isolamento nominal (III/2) | 630 V |
Tensão de teste (III/2) | 6 kV |
Bitola do condutor, fixa | 0,5 mm² ... 6 mm² |
---|---|
Bitola do condutor, flexível | 0,5 mm² ... 6 mm² |
Bitola do condutor AWG / kcmil | 20 ... 10 |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,5 mm² ... 4 mm² |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,5 mm² ... 2,5 mm² |
2 condutores com o mesmo perfil, fixos | 0,5 mm² ... 1,5 mm² |
2 condutores com o mesmo perfil, flexíveis | 0,5 mm² ... 1,5 mm² |
2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico | 0,25 mm² ... 1 mm² |
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,5 mm² ... 1 mm² |
Comprimento de decapagem | 14 mm |
Torque de aperto | 0,5 Nm ... 0,6 Nm |
Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material de contato | Liga de Cu |
Condições da superfície | galvanizada a quente |
Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (5 - 7 µm Sn) |
Superfície metálica da área de solda (camada de cobertura) | Estanho (5 - 7 µm Sn) |
Material isolante | PA |
---|---|
Grupo de material isolante | I |
CTI conforme IEC 60112 | 600 |
Classe de inflamabilidade conforme UL 94 | V0 |
Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Desenho de medidas | |
---|---|
Legenda da imagem | Figura esquemática - para mais detalhes ver desenho da família de produtos na área de downloads |
Medidas [ l ] | 26 mm |
Altura [ h ] | 33,4 mm |
Medida do passo | 7,62 mm |
Altura de construção (altura sem pino de solda) | 29 mm |
Comprimento de pino [P] | 5 mm |
Medidas do pino | 1 x 0,8 mm |
Medida a | 15,24 mm |
Tipo de embalagem | embalado em caixa de cartão |
---|---|
Unidade de embalagem | 50 |
Denominação das unidades de embalagem | unidade |
Corrente nominal | 32 A |
---|---|
Tensão de isolamento nominal (III/2) | 630 V |
Tensão de teste (III/2) | 6 kV |
Grupo de material isolante | I |
---|---|
Tensão de isolamento nominal (III/3) | 500 V |
Tensão de isolamento nominal (III/2) | 630 V |
Tensão de isolamento nominal (II/2) | 1000 V |
Tensão de teste (III/3) | 6 kV |
Tensão de teste (III/2) | 6 kV |
Tensão de teste (II/2) | 6 kV |
China RoHS | Período para uso previsto: ilimitado = EFUP-e |
---|---|
Sem substâncias perigosas acima dos valores limite |
