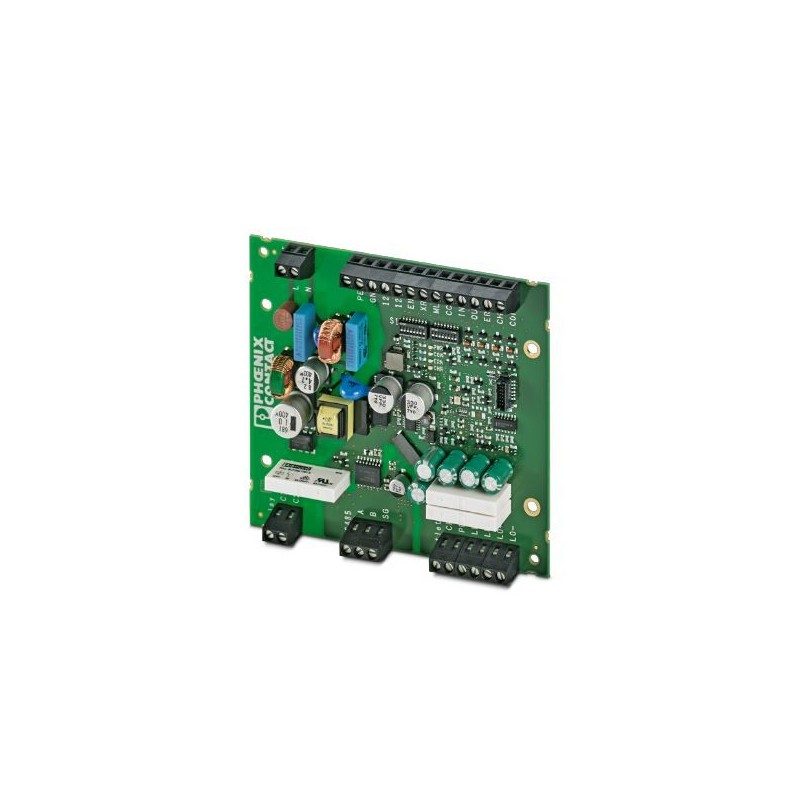

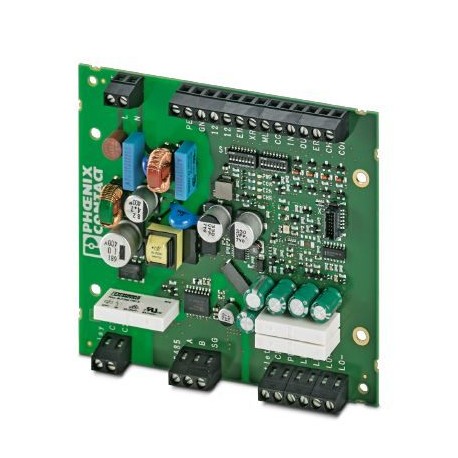

EV-CC-AC1-M3-CBC-SER-PCB-XC 1628393 PHOENIX CONTACT Comando de carregamento AC
EV-CC-AC1-M3-CBC-SER-PCB-XC
1628393
PHOENIX_CONTACT
Comando de carregamento AC
O sistema de controle de carga EV-DC-AC1-M3-CBC-SER-PCB como placa de circuito impresso é usado para carregar veículos elétricos na rede trifásica de corrente alternada de acordo com IEC 61851-1, modo 3. Todas as funções de carregamento e um grande número de definições de configuração, bem como um controle de bloqueio, já estão integrados.
Dispositivos de encaixe industriais e especiais > Sistema de controle de carga E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1628393 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626448015 |
| Peso por unidade (exclusive embalagem) | 0,000 GRM |
| Número do imposto alfandegário | 85371098 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Controlador de carregamento AC para aplicações privadas e públicas (EN/CN) |
|---|---|
| Versão | como placa de circuito impresso com pintura |
| Normas / Determinações | IEC 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Modo de carga | Mode 3, Case B + C |
| Quantidade de embalagens separada | 1 Unidade |
| Quantidade de pontos de carregamento suportados | 1 |
| Liberação de bloqueio em caso de falha de rede | Função de liberação integrada do atuador de travamento para isolamento do conector de carga de infraestrutura e tomada de carga de infraestrutura |
| Conformidade | Conforme CE |
Condições ambientais
| Temperatura ambiente (funcionamento) | -35 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 30 % ... 95 % |
| Grau de proteção | IP00 |
Entradas
| Quantidade de entradas digitais | 5 |
|---|---|
| Faixa de frequência | 50 Hz ... 60 Hz |
| Consumo de potência nominal | < 0,5 W (Marcha de inércia) |
| Corrente nominal IN | ≤ 1 mA |
| Tensão nominal de entrada UN | 12 V |
| Faixa de tensão de entrada U1 | 0 V ... 3 V (Desligado) |
| Faixa de tensão de entrada U2 | 9 V ... 15 V (Liga) |
Interfaces de dados RS-485
| Número de interfaces | 1 |
|---|---|
| Sistema Bus | RS-485 |
| Tipo de conexão | Conexão a parafuso |
| Índice de transmissão | 9,6 kBit/s (Padrão) |
| 9,6 kBit/s ... 19,2 kBit/s (ajustável) | |
| Controle de fluxo de dados / Protocolos | Modbus/RTU (Slave) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Alimentação
| Tensão de alimentação | 230 V |
|---|---|
| Faixa de tensão de alimentação | 100 V AC ... 240 V AC (Faixa de tensão nominal) |
| Máximo consumo de energia | 40 mA |
| Consumo de potência nominal | < 1 W (Marcha de inércia) |
| Faixa de frequência | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
