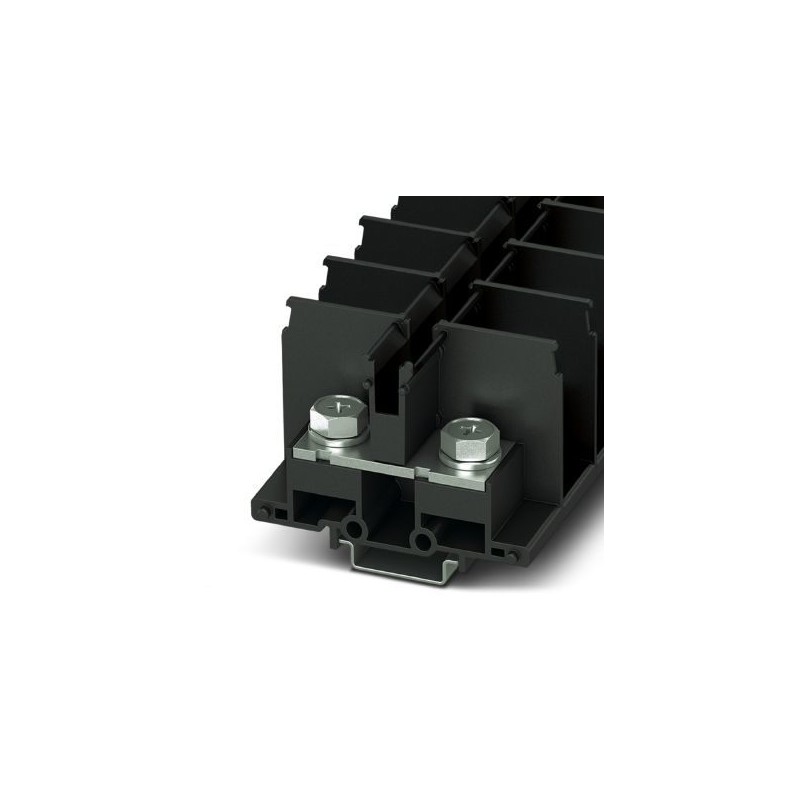

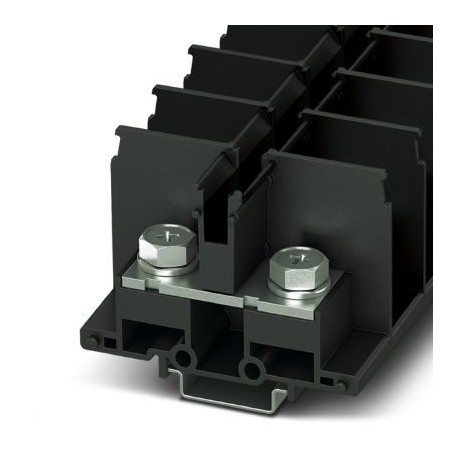

BTO 38-F 3281205 PHOENIX CONTACT Alimentação através do bloco de terminais modular
BTO 38-F
3281205
PHOENIX_CONTACT
25
Alimentação através do bloco de terminais modular
Régua de terminais para trilho de passagem, com flange no lado esquerdo, tensão nominal: 690 V, corrente nominal: 125 A, tipo de conexão: Terminal de fio circular, número de conexões: 2, largura: 26 mm, altura: 56 mm, cor: preto, classe de montagem: Parafusado diretamente ou sobre trilho
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Três milhões, duzentos e oitenta e um mil duzentos e cinco |
|---|---|
| Embalagem da unidade | 25 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quatrocentos e seis mil novecentos e sessenta e um |
| Peso por Peça (excluindo embalagem) | 89.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | EM (Índia) |
Geral
| Número de níveis | Um |
|---|---|
| Número de conexões | Dois |
| Potencialidades | Um |
| Nominal da seção transversal do | 35 mm2 |
| Cor | preto |
| Material isolante | PC |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nominal de surto de tensão | 8 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Iii-a |
| Dissipação máxima de potência para a condição nominal | 4.06 W |
| Temperatura ambiente (operação) | -40 °C ... 110 °C |
| Corrente de carga máxima | 125 A |
| Corrente Nominal euN | 125 A |
| Tensão Nominal UN | 690 V |
| Abra o painel lateral | Sim |
Dimensões
| Largura | 26 mm |
|---|---|
| Comprimento | 77.2 mm |
| Altura | 56 mm |
| Altura NS 35/7,5 | 51 mm |
| Altura NS 35/15 | De 64,8 mm |
| Campo | 26 mm |
Ligação de dados
| Método de ligação | Anel terminal do cabo |
|---|---|
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
| Condutor de seção transversal do sólido min. | 1,5 mm2 |
| Condutor de seção transversal do sólido max. | 35 mm2 |
| Condutor de seção transversal flexível min. | 1,5 mm2 |
| Condutor de seção transversal flexível max. | 35 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e |
| Max. AWG condutor de seção transversal, flexível | Dois |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 1,5 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 35 mm2 |
| Terminal de cabo ligação de acordo com a norma | DIN 46235 |
| Min. secção transversal para o terminal de cabo ligação | 1,5 mm2 |
| Max. secção transversal para o terminal de cabo ligação | 35 mm2 |
| AWG min | Vinte e |
| AWG max. | Dois |
| Diâmetro do furo, min. | 8.4 mm |
| Terminal do cabo de largura, max. | De 23,7 mm |
| Diâmetro do parafuso | 8 mm |
| Rosca de parafuso | M8 |
| Torque de aperto, o min. | 10 Nm |
| Torque de aperto máx. | 13.5 Nm |
| Rosca de parafuso | M8 |
| Torque de aperto, o min. | 10 Nm |
| Torque de aperto máx. | 13.5 Nm |
Ligação de dados (padrão de JIS)
| Método de ligação | Anel terminal do cabo |
|---|---|
| Conexão em acc. com o padrão de | JIS 8207-7-1 |
| Condutor de seção transversal flexível min. | 1.25 mm2 |
| Condutor de seção transversal flexível max. | 38 mm2 |
| Terminal de cabo ligação de acordo com a norma | JIS 8207-7-1 |
| Min. secção transversal para o terminal de cabo ligação | 1.25 mm2 |
| Max. secção transversal para o terminal de cabo ligação | 38 mm2 |
| Diâmetro do furo, min. | 8.4 mm |
| Terminal do cabo de largura, max. | De 23,7 mm |
| Diâmetro do parafuso | 8 mm |
| Rosca de parafuso | M8 |
| Torque de aperto, o min. | 10 Nm |
| Torque de aperto máx. | 13.5 Nm |
| Corrente Nominal euN | 135 A |
| Corrente de carga máxima | 135 A |
| Tensão Nominal UN | 600 V |
Normas e Regulamentos
| Conexão em acc. com o padrão de | IEC 60947-7-1 |
|---|---|
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
