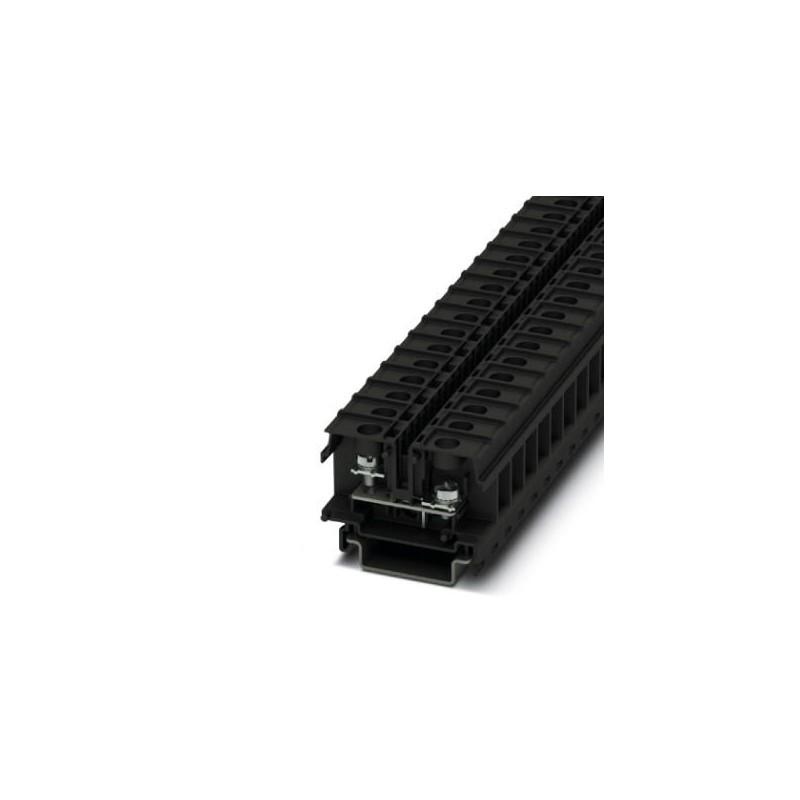

BT 3,5 3281124 PHOENIX CONTACT Borne de passagem
BT 3,5
3281124
PHOENIX_CONTACT
50
Borne de passagem
Terminal de passagem, tensão nominal: 690 V, corrente nominal: 32 A, tipo de conexão: Terminal de cabo anular, número de conexões: 2, largura: 10 mm, cor: preto, classe de montagem: NS 35/7.5, NS 35/15
Blocos de terminais > Terminal de conexão de passagem
Conectividade armários industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3281124 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 391 (C-1-2017) |
| GTIN | 4055626119113 |
| Peso por unidade (exclusive embalagem) | 11,800 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | IN (Índia) |
Geral
| Número de níveis | 1 |
|---|---|
| Número de conexões | 2 |
| Potenciais | 1 |
| Bitola nominal | 4 mm² |
| Cor | preto |
| Material isolante | PC |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 6 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | IIIa |
| Potência de dissipação máxima com condição nominal | 1,02 W |
| Temperatura ambiente (funcionamento) | -40 °C ... 110 °C |
| Corrente de carga máxima | 32 A |
| Corrente nominal IN | 32 A |
| Tensão UN | 690 V |
| Parede lateral aberta | Sim |
| Especificação de teste Proteção contra toque | DIN EN 50274 (VDE 0660-514):2002-11 |
| Proteção para as costas da mão | assegura |
| Proteção para dedos | assegura |
| Resultado Teste de tensão de impulso | Aprovado no teste |
| Teste de tensão de impulso Valor de referência | 7,3 kV |
| Resultado do teste de tensão alternada suportável | Aprovado no teste |
| Tensão alternada suportável valor de referência | 1,89 kV |
| Resultado do teste da resistência mecânica de pontos de contato (5 conexões dos condutores) | Aprovado no teste |
| Resultado Teste de flexão | Aprovado no teste |
| Teste de flexão Velocidade de rotação | 10 U/min |
| Teste de flexão Rotações | 135 |
| Teste de flexão Bitola do condutor/peso | 0,5 mm2/0,3 kg |
| 4 mm2/0,9 kg | |
| Resultado Teste de tração | Aprovado no teste |
| Teste de tração bitola de condutor | 0,5 mm² |
| Força de tração Valor de referência | 20 N |
| Teste de tração bitola de condutor | 4 mm² |
| Força de tração Valor de referência | 60 N |
| Teste de tração bitola de condutor | 3,5 mm² |
| Força de tração Valor de referência | 60 N |
| Resultado do assento fixo na base de fixação | Aprovado no teste |
| Assento fixo no apoio de fixação | NS 35 |
| Valor de referência | 1 N |
| Resultado do teste de queda de tensão | Aprovado no teste |
| Requisito Queda de tensão | ≤ 3,2 mV |
| Resultado do teste de aquecimento | Aprovado no teste |
| Resultado Resistência ao curto-circuito | Aprovado no teste |
| Teste da resistência ao curto-circuito Bitola do condutor | 4 mm² |
| Resistência ao curto-circuito | 0,48 kA |
| Teste da resistência ao curto-circuito Bitola do condutor | 3,5 mm² |
| Resistência ao curto-circuito | 0,42 kA |
| Resultado Teste térmico | Aprovado no teste |
| Prova das características térmicas (chama de agulha) Duração de atuação | 30 s |
| Resultado Teste Balancins, ruído de banda larga | Aprovado no teste |
| Especificação de teste Balancins, ruído de banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de teste | Teste de vida útil de categoria 2, na plataforma rotativa |
| Frequência de teste | f1= 5 Hz a f2= 250 Hz |
| Nível ASD | 6,12 (m/s2)2/Hz |
| Aceleração | 3,12 g |
| Duração do teste por eixo | 5 h |
| Direções de teste | Eixo X, Y e Z |
| Resultado Teste de choque | Aprovado no teste |
| Especificação de teste Teste de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semi-seno |
| Aceleração | 30g |
| Duração do choque | 18 ms |
| Direções de teste | Eixo X, Y e Z (positivo e negativo) |
| Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Dados de conexão
| Tipo de conexão | Terminais elétricos formato olhal |
|---|---|
| Conexão conforme norma | IEC 60947-7-1 |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 4 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 10 |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,2 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 4 mm² |
| Conexão de terminal de cabos conforme norma | DIN 46234 |
| Bitola Conexão de terminal de cabos mín. | 0,14 mm² |
| Bitola Conexão de terminal de cabos máx | 4 mm² |
| AWG mín | 26 |
| AWG máx | 10 |
| Diâmetro mín. dos olhais | 4,3 mm |
| Largura máx. do terminal de cabo | 8,8 mm |
| Diâmetro do pino | 4 mm |
| Rosca | M4 |
| Torque mín. | 1,4 Nm |
| Binário de arranque máx. | 2 Nm |
| Rosca | M4 |
| Torque mín. | 1,4 Nm |
| Binário de arranque máx. | 2 Nm |
Dados de conexão (Norma JIS)
| Tipo de conexão | Terminais elétricos formato olhal |
|---|---|
| Conexão conforme norma | JIS 8207-7-1 |
| Condutor único/ponto de prensagem rígido, diâmetro mín. | 0,5 mm |
| Condutor único/ponto de prensagem rígido, diâmetro máx. | 2 mm |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 3,5 mm² |
| Conexão de terminal de cabos conforme norma | JIS 8207-7-1 |
| Bitola Conexão de terminal de cabos mín. | 0,5 mm² |
| Bitola Conexão de terminal de cabos máx | 3,5 mm² |
| Diâmetro mín. dos olhais | 4,3 mm |
| Largura máx. do terminal de cabo | 8,8 mm |
| Diâmetro do pino | 4 mm |
| Rosca | M4 |
| Torque mín. | 1,4 Nm |
| Binário de arranque máx. | 2 Nm |
| Corrente nominal IN | 30 A |
| Corrente de carga máxima | 30 A |
| Tensão UN | 600 V |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
