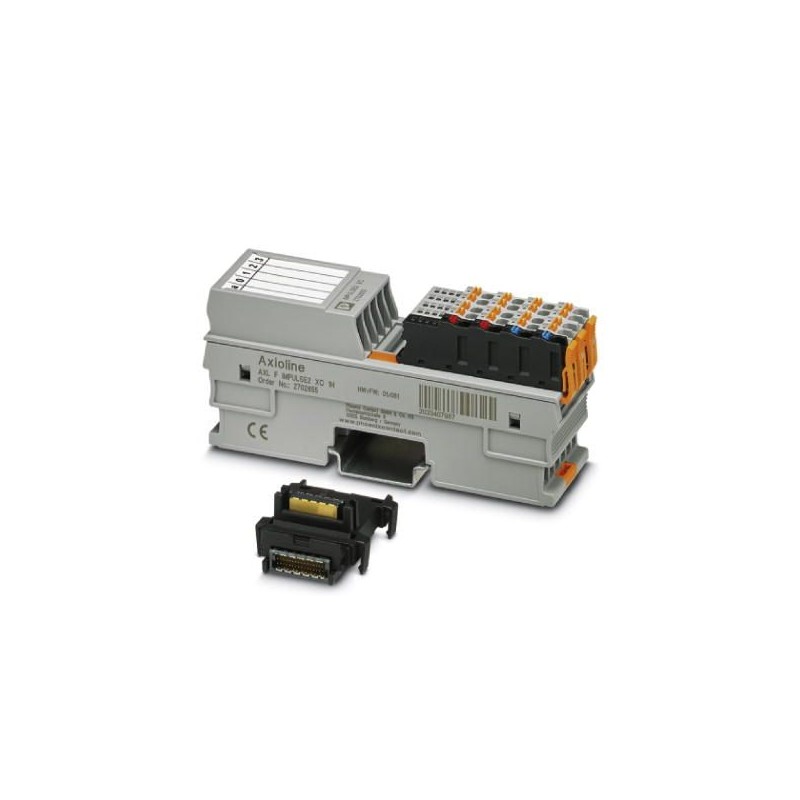

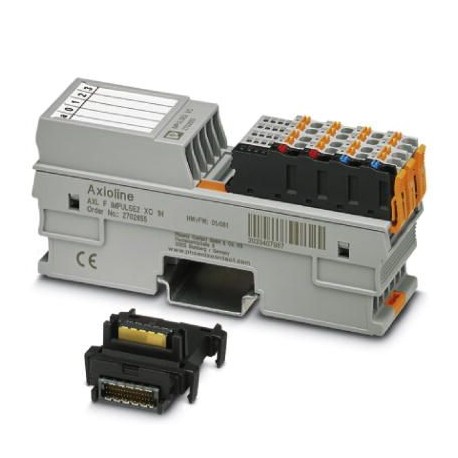

AXL F IMPULSE2 XC 1H 2702655 PHOENIX CONTACT Módulo de função
AXL F IMPULSE2 XC 1H
2702655
PHOENIX_CONTACT
Módulo de função
AxiolineFXC, módulo de função, 2 interfaces de pulso digital para avaliação de transdutores de deslocamento magnetostritivos com interface start/stop, taxa de transmissão de barramento local 100MBit/s, classificação IP20, incluindo módulo de soquete de barramento e conectores AxiolineF
Controladores industriais (PLC) > Módulo de função/tecnologia periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702655 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 123 (C-6-2017) |
| GTIN | 4055626269511 |
| Peso por unidade (exclusive embalagem) | 134,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 35 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 (conforme declaração do fabricante) |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 134 g |
| Observação sobre o peso | com conectores e módulo de base de bus |
Interfaces
| Denominação | Bus local Axioline F |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
Potenciais Axioline
| Denominação | Alimentação do bus local Axioline F (UBus) |
|---|---|
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de energia | máx. 150 mA |
| máx. 0,75 W | |
| Denominação | Alimentação da tensão de alimentação UI |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC inclusive todas as tolerâncias, inclusive rypple |
| Consumo de energia | máx. 30 mA (Alimentação da interface de impulsos, sem alimentação do encoder) |
| máx. 0,72 W (Alimentação da interface de impulsos, sem alimentação do encoder) | |
| Denominação de proteção | Dispositivo de proteção contra surtos tensão de alimentação |
| Proteção contra inversão de polaridade da tensão de alimentação | |
| Proteção contra transientes |
Dados do transdutor
| Quantidade de alimentação do transdutor 24 V | 2 |
|---|---|
| Tensão de saída nominal | 24 V DC (UI- 0,5 V) |
| Faixa de tensão | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Capacidade de corrente | típ. 500 mA |
| Denominação de proteção | Proteção contra sobretensão |
| Proteção contra curto-circuito | |
| Proteção contra transientes |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 1 condutor |
| Quantidade de entradas | 4 |
| Denominação de proteção | Proteção contra inversão de polaridade das entradas |
| Tempo de filtragem de entrada | 250 µs |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | 2,4 mA |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242605eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Número de funções (EF003244) | 1 |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Sim |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Bloco de função de bloqueio de reinício (EF007212) | Não |
| Reinicialização automática do bloco de funções (EF007208) | Não |
| Bloco de funções de controlo do contator (EF007467) | Não |
| Bloco funcional para paragem de emergência (EF007211) | Não |
| Bloco funcional de equipamento de proteção electro-sensível (EF007209) | Não |
| Bloco funcional do comutador de validação (EF007214) | Não |
| Bloco funcional circuito de duas mãos (EF007215) | Não |
| Bloco funcional para selecionar o modo de operação (EF007210) | Não |
| Bloco funcional de controlo de acesso (EF007213) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Medição de frequência (EF000599) | Não |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
