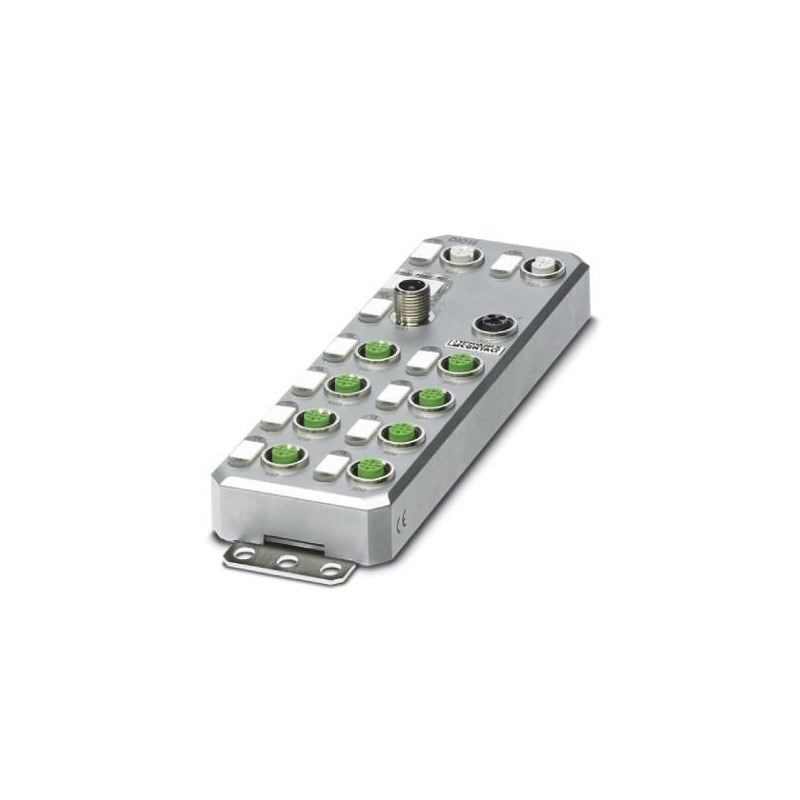

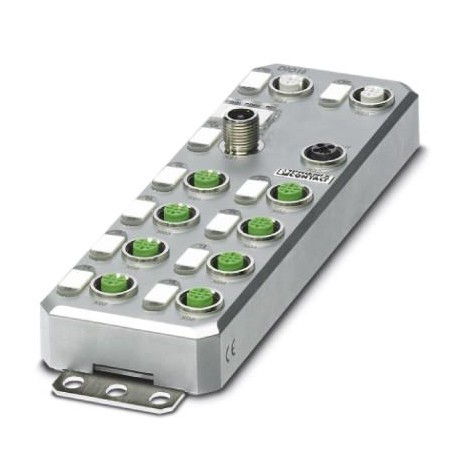

AXL E PN DIO16 M12 6M 2701517 PHOENIX CONTACT Módulo de I/O descentralizado
AXL E PN DIO16 M12 6M
2701517
PHOENIX_CONTACT
Módulo de I/O descentralizado
AxiolineE, Equipamento de entrada/saída digital, PROFINET, Tecnologia de conexão rápida M12, Entradas digitais: 16, 24 VDC, tecnologia de conexão: 4 condutores, Saídas digitais: 16, 24 VDC, tecnologia de conexão: 3 condutores, Caixa metálica, índice de proteção: IP65/IP67
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701517 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 198 (C-6-2017) |
| GTIN | 4046356763677 |
| Peso por unidade (exclusive embalagem) | 718,900 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 60 mm |
| Altura | 185 mm |
| Profundidade | 38 mm |
| Instrução para dimensões | A altura é de 194,5 mm inclusive placa de montagem. A altura com abas de fixação estendidas é de 212 mm. A profundidade é de 38 mm, incluindo placa de montagem (30,5 mm sem placa de montagem). |
| Distância de furo de sondagem | 198,5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP65/IP67 |
Geral
| Material da caixa | Fundição de zinco sob pressão |
|---|---|
| Tipo de montagem | Montagem de parede ou montagem em trilho de fixação; respectivamente com placa de montagem. |
| Peso líquido | 718,9 g |
Interfaces
| Denominação | PROFINET |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Sistema de conexão rápida M12 |
| Nota sobre o tipo de conexão | Codificação D |
| Identificação do ponto de conexão | Cabo de cobre |
| Velocidade de transmissão | 100 MBit/s (com autonegociação) |
| Número de pólos | 4 |
Limites de sistema do acoplador de bus
| Denominação | PROFINET |
|---|---|
| Tipo de equipamento | PROFINET-Device |
| Classe de conformidade | B |
| Número das relações de aplicação compatíveis (AR) | 2 |
| Protocolos específicos do sistema | Protocolos PROFINET LLDP |
| Protocolos PROFINET Cliente MRP | |
| Protocolos PROFINET DCP | |
| Protocolos PROFINET DCE-RPC | |
| Protocolos compatíveis | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP |
Alimentação
| Denominação | Atuadores (UA) para outros equipamentos |
|---|---|
| Tipo de conexão | Conector de encaixe M12 (codificado T) |
| Número de pólos | 4 |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão nominal de alimentação | 18 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 3 mA ±15 % (com 24 V DC) |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Tipo de conexão | Conector de encaixe M12 ocupação dupla |
| Tecnologia de conexão | 4 condutores |
| Quantidade de entradas | 16 |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito da alimentação do sensor |
| Tempo de filtragem de entrada | < 1000 µs |
| Faixa de tensão de entrada sinal "0" | 0 V ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | típ. 3 mA |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | Conector de encaixe M12 ocupação dupla |
| Tecnologia de conexão | 3 condutores |
| Quantidade de saídas | 16 |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito das saídas |
| Tensão de saída | 24 V DC |
| Tensão de saída nominal | 24 V DC (a partir da tensão US) |
| Máxima corrente de saída por canal | 500 mA |
| Carga nominal indutiva | 12 VA (1,2 H, 48 Ω, com tensão nominal) |
| Carga nominal ôhmica | 12 W (48 Ω, com tensão nominal) |
Isolamento de potencial
| Faixa de teste | Alimentação 24 V (alimentação da lógica/sensor, entradas/saídas digitais) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 24 V (alimentação da lógica/sensor, entradas/saídas digitais) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação da lógica/sensor, entradas/saídas digitais) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 1) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 2) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 1) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / alimentação 24 V (alimentação da lógica e do sensor, entradas/saídas digitais) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / FE 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g, duração 11 ms, impulso de choque semissenoidal | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 16 |
| Número de saídas digitais (EF001993) | 16 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Corrente de entrada ao sinal 1 (EF001428) | 0.003 mA |
| Tensão permitida na entrada (EF007554) | 0 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Nenhum |
| Corrente de saída (EF003202) | 0.5 A |
| Tensão permitida na saída (EF007553) | 24 V |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Sim |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP65/IP67 |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
