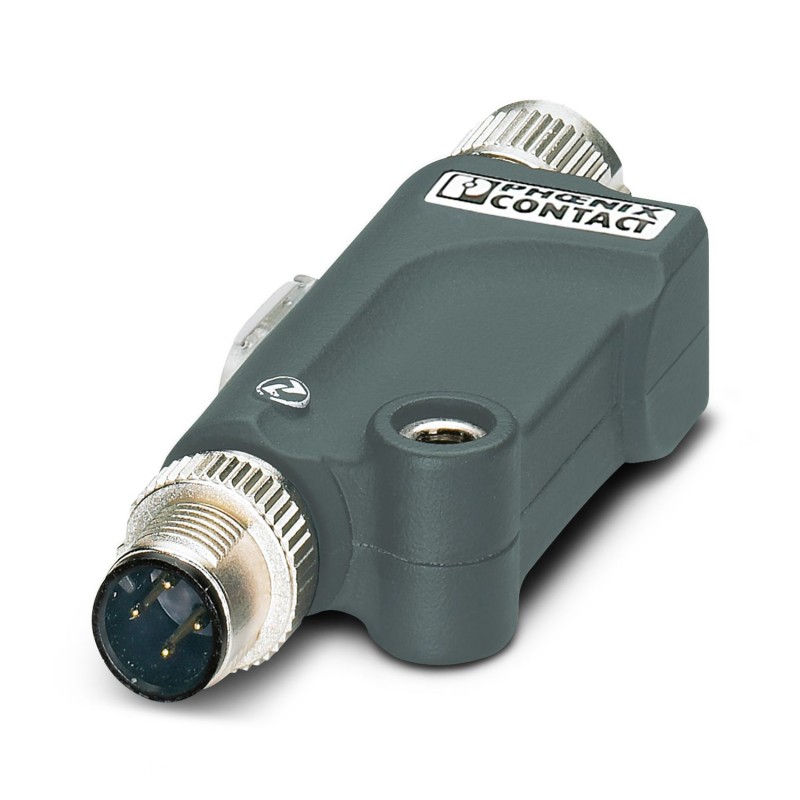

AXL E IOL AO1 U M12 S 2700350 PHOENIX CONTACT Módulo de I/O descentralizado
AXL E IOL AO1 U M12 S
2700350
PHOENIX_CONTACT
Módulo de I/O descentralizado
Conversor analógico/AxiolineE-IO-Link para conexão de um sensor analógico, 0V ... 10V, tecnologia de conexão rápida M12, design reto
Axioline E IO-Link/analog converter for connecting an analog actuator, 0 V ... 10 V, M12 connectors, straight version
Controladores industriais (PLC) > Módulo de E/S analógica periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Notes
| Note on application | |
| Note on application | Only for industrial use |
| Utilization restriction | |
| EMC note | EMC: class A product, see manufacturer's declaration in the download area |
Product properties
| Product type | Interface converter |
| Product family | Axioline E |
| Type | Stand-Alone |
| Axioline E | |
| Type | straight |
| Diagnostics messages | Short circuit Message in the diagnostic code (in the IB IL format) |
| Configuration invalid Message in the diagnostic code (in the IB IL format) | |
| Module faulty Message in the diagnostic code (in the IB IL format) | |
| Data management status | |
| Article revision | 01 |
| Insulation characteristics | |
| Pollution degree | 2 |
Electrical properties
| Supply: IO-Link | |
| Nominal voltage for I/O supply | 24 V DC (This supply voltage is provided via the IO-Link interface of the IO-Link master.) |
| Nominal current for every IO-Link port | max. 100 mA |
| Current consumption | typ. 16.5 mA ±15 % (at 24 V DC) |
| max. 135 mA | |
| Protective circuit | Reverse polarity protection |
| Short-circuit protection | |
| Overload protection | |
Input data
| IO-Link | |
| Number of ports | 1 |
| Connection method | M12 connector, A-coded |
| Connection technology | 3-conductor |
| Specification | V1.1.1 |
| Reverse polarity protection | yes |
| Cycle Time | min. 2 ms |
| Process data update | 2 ms |
| Amount of process data | 16 bit (Input data) |
| 16 bit (Output data) | |
Output data
| Analog: | |
| Output name | Analog output |
| Connection method | M12 connector, A-coded |
| Connection technology | 3-conductor |
| Number of outputs | 1 (voltage) |
| D/A converter resolution | 12 bit |
| Data formats | IB IL, S7-compatible |
| Voltage output signal | 0 V ... 10 V |
| Load/output load voltage output | min. 10 kΩ |
| Permissible cable length | max. 30 m (Shielded cable) |
Signaling
| Diagnostic messages | |
| Diagnostics | Short circuit |
| Message | Message in the diagnostic code (in the IB IL format) |
| Diagnostic messages | |
| Diagnostics | Configuration invalid |
| Message | Message in the diagnostic code (in the IB IL format) |
| Diagnostic messages | |
| Diagnostics | Module faulty |
| Message | Message in the diagnostic code (in the IB IL format) |
Dimensions
| Dimensional drawing |  |
| Width | 16.6 mm |
| Height | 29 mm |
| Depth | 79.5 mm |
Environmental and real-life conditions
| Ambient conditions | |
| Ambient temperature (operation) | -25 °C ... 60 °C |
| Degree of protection | IP65/IP67 |
| Air pressure (operation) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Air pressure (storage/transport) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Ambient temperature (storage/transport) | -25 °C ... 85 °C |
| Permissible humidity (operation) | 5 % ... 95 % |
| Permissible humidity (storage/transport) | 5 % ... 95 % |
Standards and regulations
| Protection class | III (IEC 61140, EN 61140, VDE 0140-1) |
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | DC |
| Entrada, corrente (EF003204) | Não |
| Entrada, tensão (EF003205) | Não |
| Entrada, resistência (EF003206) | Não |
| Entrada, termómetro de resistência (EF003207) | Não |
| Entrada, termopar (EF003208) | Não |
| Sinal de entrada, configurável (EF003209) | Não |
| Saída em corrente (EF003212) | Não |
| Saída em tensão (EF003213) | Sim |
| Sinal de saída configurável (EF003214) | Não |
| Resolução das saídas analógicas (EF003577) | 12 Bit |
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas analógicas (EF001995) | 1 |
| Entradas analógicas configuráveis (EF008518) | Não |
| Saídas analógicas configuráveis (EF008519) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 1 |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Sim |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP65/IP67 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 29 mm |
| Altura (EF000040) | 16.402 mm |
| Profundidade (EF000049) | 79.5 mm |
