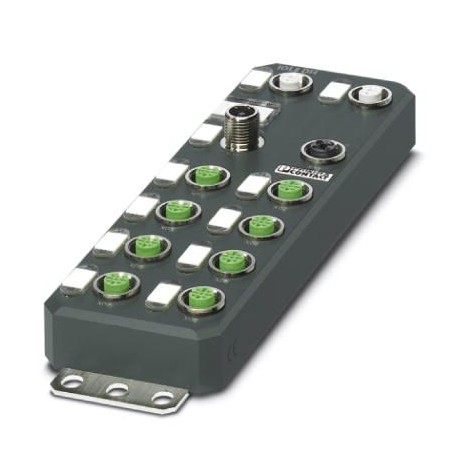

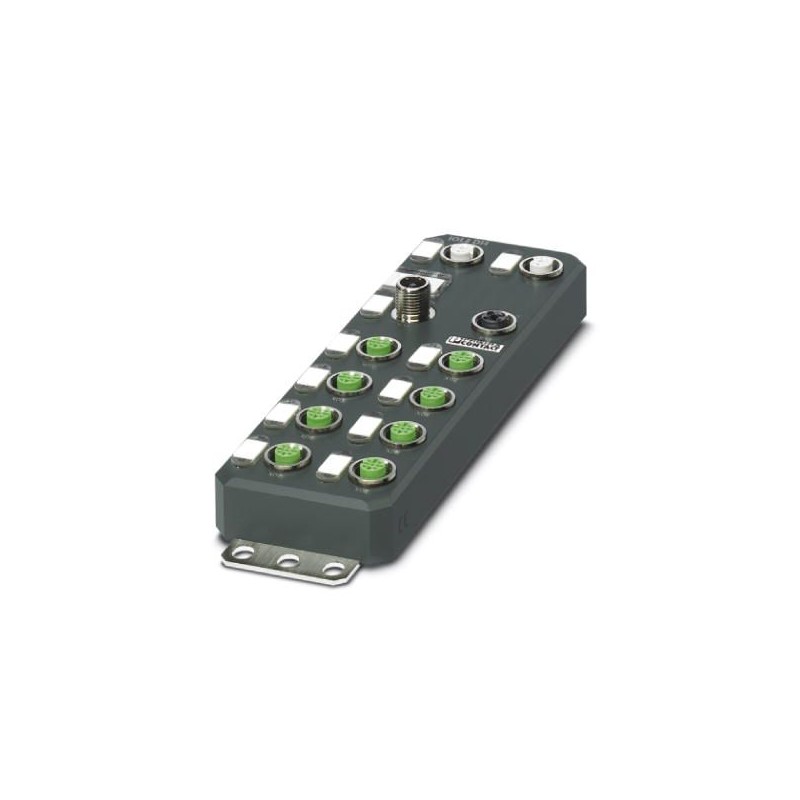

AXL E EIP IOL8 DI4 M12 6P 2701496 PHOENIX CONTACT Módulo de I/O descentralizado
AXL E EIP IOL8 DI4 M12 6P
2701496
PHOENIX_CONTACT
Módulo de I/O descentralizado
AxiolineE, EtherNet/IP™, tecnologia de conexão rápida M12, portas IO-Link classe A: 4, tipo de conexão: tecnologia de conexão rápida M12, tecnologia de conexão: 3 condutores, portas IO-Link classe B: 4, tipo de conexão: tecnologia de conexão rápida M12, tecnologia de conexão: 3 condutores, entradas digitais no pino 2 com portas classe A: 4, 24 VDC, tecnologia de conexão: 3 condutores, caixa de plástico, grau de proteção: IP65/IP67
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701496 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 195 (C-6-2017) |
| GTIN | 4046356763509 |
| Peso por unidade (exclusive embalagem) | 552,800 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 60 mm |
| Altura | 185 mm |
| Profundidade | 30,5 mm |
| Instrução para dimensões | A altura é de 212 mm inclusive abas de fixação. |
| Distância de furo de sondagem | 198,5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP65/IP67 |
Interfaces
| Denominação | EtherNet/IP™ |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Sistema de conexão rápida M12 |
| Nota sobre o tipo de conexão | Codificação D |
| Identificação do ponto de conexão | Cabo de cobre |
| Velocidade de transmissão | 10/100 MBit/s (com autonegociação) |
| Número de pólos | 4 |
Limites de sistema do acoplador de bus
| Denominação | EtherNet/IP™ |
|---|---|
| Tipo de equipamento | Escravo EtherNet/IP™ |
| Protocolos específicos do sistema | Protocolos EtherNet/IP™ ACD |
| Protocolos EtherNet/IP™ DLR | |
| Protocolos EtherNet/IP™ IGMP v2 | |
| Protocolos compatíveis | SNMP v1 |
| HTTP | |
| TFTP | |
| FTP | |
| BootP | |
| DHCP | |
| Especificação | CIP Edition 3.11 EIP Adaption of CIP 1.12 |
Alimentação
| Denominação | Sistema eletrônico modular e sensores (US) |
|---|---|
| Tipo de conexão | Conector de encaixe M12 (codificado T) |
| Número de pólos | 4 |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão nominal de alimentação | 19,5 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 180 mA ±15 % (com 24 V DC) |
| Denominação | Atuadores (UA) |
| Tipo de conexão | Conector de encaixe M12 (codificado T) |
| Número de pólos | 4 |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão nominal de alimentação | 18 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 28 mA ±15 % (com 24 V DC) |
Entradas digitais
| Denominação entrada | Entradas digitais em pino 2 nas portas tipo A |
|---|---|
| Descrição da entrada | IEC 61131-2 tipo 1 |
| Tipo de conexão | Conectores M12, X01 a X04 têm dupla ocupação |
| Tecnologia de conexão | 3 condutores |
| Quantidade de entradas | 4 |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito da alimentação do sensor |
| Tempo de filtragem de entrada | < 1000 µs |
| Faixa de tensão de entrada sinal "0" | -0,3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 15 V DC ... 30 V DC |
| Frequência de entrada | 0,5 kHz |
| Corrente de entrada nominal com UIN | típ. 3 mA |
| Descrição da entrada | Portas IO-Link no modo de operação de entrada digital (DI) |
| Tipo de conexão | Conectores M12, X01 a X04 têm dupla ocupação |
| Tecnologia de conexão | 3 condutores |
| Quantidade de entradas | máx. 8 (EN 61131-2 Tipo 1) |
| Tensão de entrada nominal UIN | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -0,3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 15 V DC ... 30 V DC |
| Corrente de entrada nominal | típ. 3 mA |
| Corrente de sensor por canal | máx. 200 mA (de L+/L-) |
| Corrente cumulativa do sensor | máx. 1,6 A (de L+/L-) |
| Tempo de filtragem de entrada | < 1000 µs |
| Frequência de entrada | 0,5 kHz |
| Denominação de proteção | Proteção contra sobrecarga |
| Proteção contra curto-circuito da alimentação dos sensores |
Saídas digitais
| Descrição da saída | Portas IO-Link no modo de operação de saída digital (DO) |
|---|---|
| Tipo de conexão | Conectores M12, X01 a X04 têm dupla ocupação |
| Tecnologia de conexão | 3 condutores |
| Quantidade de saídas | máx. 8 |
| Tensão de saída nominal | 24 V DC |
| Máxima corrente de saída por canal | 150 mA |
| Corrente de saída máxima por equipamento | 1,2 A |
| Carga nominal ôhmica | 3,6 W (160 Ω, com tensão nominal) |
| Carga nominal indutiva | 3,6 VA (0,8 H, 160 Ω, com tensão nominal) |
| Retardo de sinal | máx. 150 µs (ao ligar) |
| máx. 200 µs (ao desligar) | |
| Frequência de comando | máx. 1 por segundo (com carga nominal indutiva) |
| Limitação de tensão de desligamento induzida | -15 V DC |
| Tensão de saída em estado desligado | máx. 1 V |
| Corrente de saída em estado desligado | máx. 300 µA |
| Denominação de proteção | Proteção contra sobrecarga |
| Proteção contra curto-circuito | |
| Comportamento no caso de sobrecarga | Desligamento com repartida automática |
Isolamento de potencial
| Faixa de teste | Alimentação 24 V (alimentação da lógica e do sensor, portas IO-Link) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 24 V (alimentação da lógica e do sensor, portas IO-Link) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação da lógica e do sensor, portas IO-Link) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 1) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 2) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 1) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / alimentação 24 V (alimentação da lógica e do sensor, portas IO-Link) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador) / FE 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g, duração 11 ms, impulso de choque semissenoidal | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
