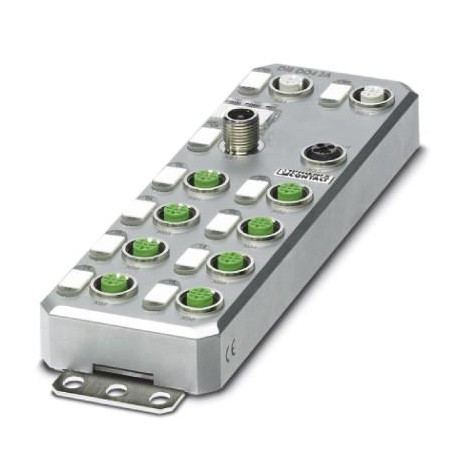

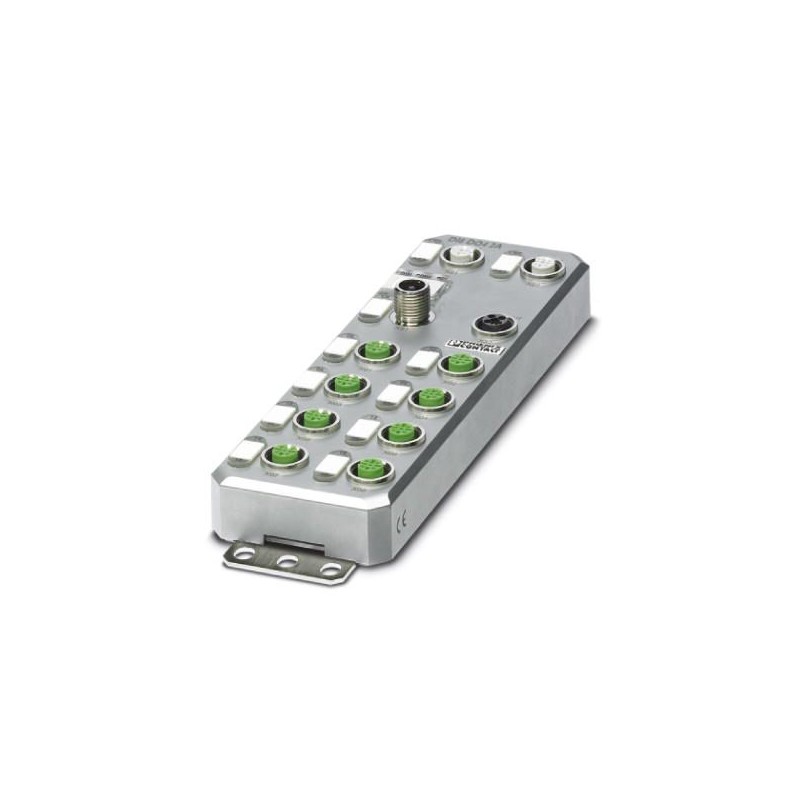

AXL E EC DI8 DO4 2A M12 6M 2701529 PHOENIX CONTACT Módulo de I/O descentralizado
AXL E EC DI8 DO4 2A M12 6M
2701529
PHOENIX_CONTACT
Módulo de I/O descentralizado
Axioline E, Equipamento de Entrada/Saída Digital, EtherCAT®, Tecnologia de conexão rápida M12, Entradas digitais: 8, 24 V DC, Tecnologia de conexão: 4 condutores, Saídas digitais: 4, 24 V DC, 2 A, tecnologia de conexão: 3 condutores, Caixa metálica, Tipo de proteção: IP65/IP67
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701529 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 193 (C-6-2017) |
| GTIN | 4046356763783 |
| Peso por unidade (exclusive embalagem) | 707,900 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 60 mm |
| Altura | 185 mm |
| Profundidade | 38 mm |
| Instrução para dimensões | A altura é de 194,5 mm inclusive placa de montagem. A altura com abas de fixação estendidas é de 212 mm. A profundidade é de 38 mm, incluindo placa de montagem (30,5 mm sem placa de montagem). |
| Distância de furo de sondagem | 198,5 mm |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP65/IP67 |
Geral
| Material da caixa | Fundição de zinco sob pressão |
|---|---|
| Tipo de montagem | Montagem de parede ou montagem em trilho de fixação; respectivamente com placa de montagem. |
| Peso líquido | 707,9 g |
Interfaces
| Denominação | EtherCAT® |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Sistema de conexão rápida M12 |
| Nota sobre o tipo de conexão | Codificação D |
| Identificação do ponto de conexão | Cabo de cobre |
| Velocidade de transmissão | 100 MBit/s (com autonegociação) |
| Número de pólos | 4 |
Limites de sistema do acoplador de bus
| Denominação | EtherCAT® |
|---|---|
| Tipo de equipamento | Escravo EtherCAT® |
| Protocolos específicos do sistema | Protocolos Mailbox CANopen®over EtherCAT® |
| Protocolos Mailbox File access over EtherCAT® | |
| Tipo de endereçamento | Endereçamento de auto-incremento |
| Endereçamento de posição fixa | |
| Endereçamento lógico | |
| Especificação | ETG.1000 V1.02 |
Alimentação
| Denominação | Sistema eletrônico modular e sensores (US) |
|---|---|
| Tipo de conexão | Conector de encaixe M12 (codificado T) |
| Número de pólos | 4 |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão nominal de alimentação | 18 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 140 mA ±15 % (com 24 V DC) |
| Denominação | Atuadores (UA) |
| Tipo de conexão | Conector de encaixe M12 (codificado T) |
| Número de pólos | 4 |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão nominal de alimentação | 18 V DC ... 31,2 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 30 mA ±15 % (com 24 V DC) |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Tipo de conexão | Conector de encaixe M12 ocupação dupla |
| Tecnologia de conexão | 4 condutores |
| Quantidade de entradas | 8 |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito da alimentação do sensor |
| Tempo de filtragem de entrada | < 1000 µs |
| Faixa de tensão de entrada sinal "0" | 0 V ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | típ. 3 A |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | Conector de encaixe M12 (codificação A) |
| Tecnologia de conexão | 3 condutores |
| Quantidade de saídas | 4 |
| Denominação de proteção | Proteção contra sobrecarga, proteção contra curto-circuito das saídas |
| Tensão de saída | 24 V DC |
| Tensão de saída nominal | 24 V DC (a partir da tensão UA) |
| Máxima corrente de saída por canal | 2 A |
| Carga nominal indutiva | 48 VA (1,2 H, 48 Ω, com tensão nominal) |
| Carga nominal ôhmica | 48 W (48 Ω, com tensão nominal) |
Isolamento de potencial
| Faixa de teste | Alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 1) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 2) / FE 500 V AC 50 Hz 1 min. | |
| Conexão de bus (Ethernet 1) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador, saídas digitais) / alimentação 24 V (alimentação da lógica e do sensor, entradas digitais) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador, saídas digitais) / conexão de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador, saídas digitais) / conexão de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentação 24 V (alimentação do atuador, saídas digitais) / FE 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g, duração 11 ms, impulso de choque semissenoidal | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
