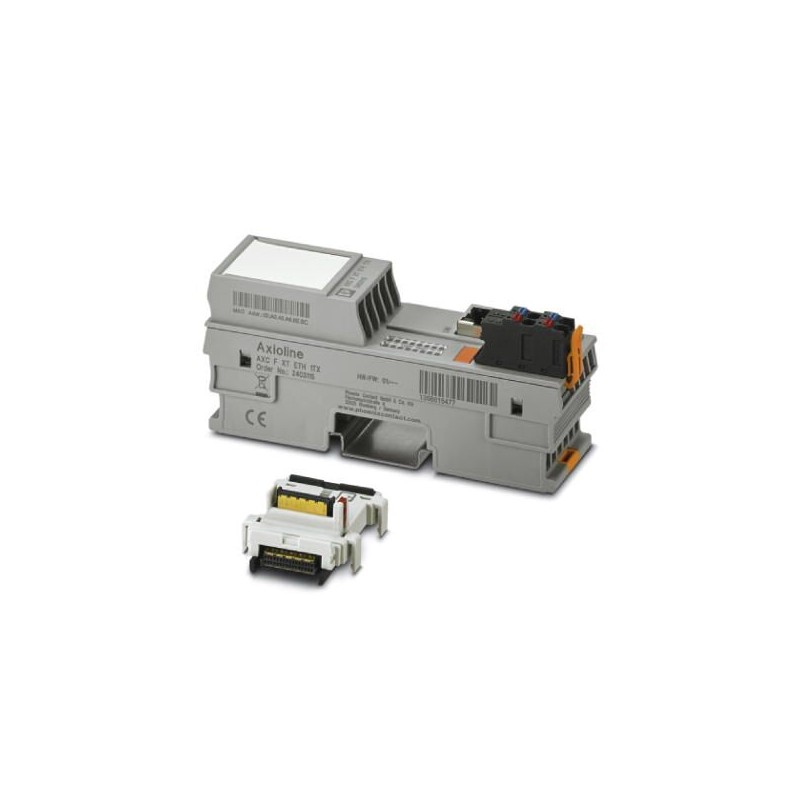

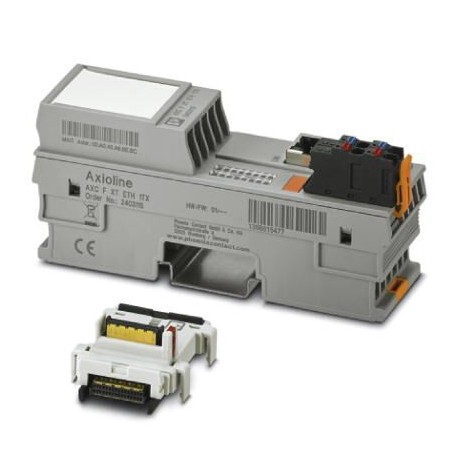

AXC F XT ETH 1TX 2403115 PHOENIX CONTACT Guarda-alinháveis interface Ethernet para conexão com um dispositiv..
AXC F XT ETH 1TX
2403115
PHOENIX_CONTACT
Guarda-alinháveis interface Ethernet para conexão com um dispositivo modular controller do PLCnext faixa de Controle.
Interface Ethernet alinhada à esquerda para conexão a um sistema de controle modular compatível da série PLCnext Control.
Left-alignable Ethernet interface, for connection to a compatible modular controller from the PLCnext Control range.
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
Sistemas de controle
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 2403115 |
|---|---|
| Quantidade de embalagem | 1 UNID |
| Página de catálogo | Página 13 (C-6-2019) |
| GTIN (EAN) | 4055626257433 |
| Peso por unidade (exclusive embalagem) | 157,800 g |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Dimensions
| Dimensional drawing |  |
|---|---|
| Width | 35 mm |
| Height | 126.1 mm |
| Depth | 54 mm |
| Note on dimensions | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
Ambient conditions
| Ambient temperature (operation) | -25 °C ... 60 °C (up to 2000 m above sea level) |
|---|---|
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Permissible humidity (operation) | 5 % ... 95 % (according to DIN EN 61131-2) |
| Permissible humidity (storage/transport) | 5 % ... 95 % (according to DIN EN 61131-2) |
| Air pressure (operation) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Air pressure (storage/transport) | 58 kPa ... 106 kPa (up to 4500 m above mean sea level) |
| Degree of protection | IP20 |
Connection data
| Designation | Axioline F connector |
|---|---|
| Connection method | Push-in connection |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 1.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 1.5 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 16 |
| Stripping length | 8 mm |
General
| Mounting type | DIN rail mounting |
|---|---|
| Color | traffic grey A RAL 7042 |
| Net weight | 157.8 g |
| Note on weight specifications | with connector and bus base module |
| Mounting type | DIN rail mounting |
Data interfaces
| Interface | Ethernet |
|---|---|
| Number | 1 |
| Connection method | RJ45 socket |
| Transmission speed | 10/100/1000 Mbps (full duplex) |
| Interface | Axioline F local bus |
| Number | 1 |
| Connection method | Bus base module |
| Transmission speed | 100 Mbps |
Axioline potentials
| Designation | Supply of the logic voltage UL |
|---|---|
| Supply voltage | 24 V DC |
| Supply voltage range | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Protective circuit | Polarity reversal protection of the supply voltage Polarity protection diode |
| Transient protection Suppressor diode |
Standards and Regulations
| Mechanical tests | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Shock in acc. with EN 60068-2-27/IEC 60068-2-27 30g | |
| Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g | |
| Protection class | III (IEC 61140, EN 61140, VDE 0140-1) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Environmentally Friendly Use Period = 50 |
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
Classificações
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 35 mm |
| Altura (EF000040) | 125.893514 mm |
| Profundidade (EF000049) | 52.59 mm |
