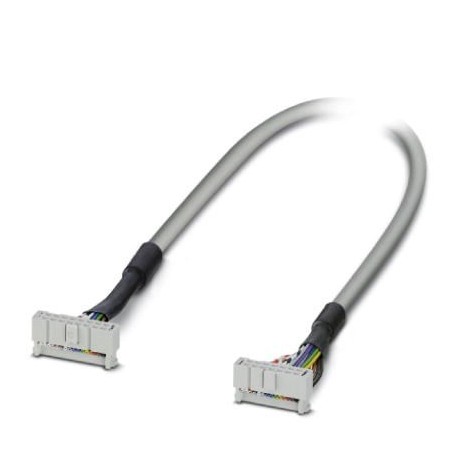

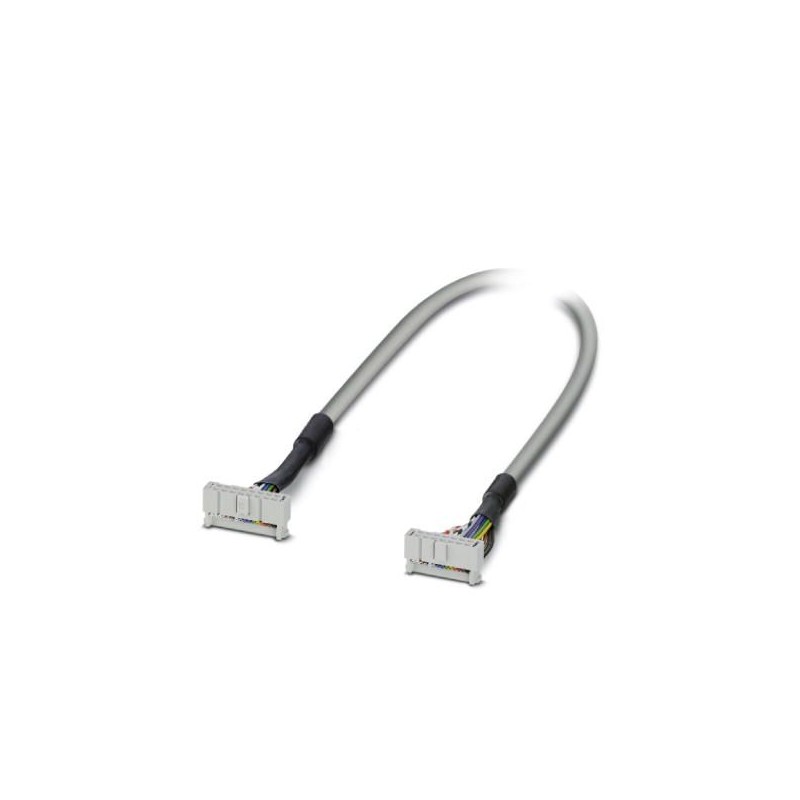

FLK 14/16/EZ-DR/HF/ 100/S7 2296922 PHOENIX CONTACT Cabo
FLK 14/16/EZ-DR/HF/ 100/S7
2296922
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Cabo
Cabo redondo sem halogênio; controle: SIMATIC® TOP connect; Conexão 1: Conexão IDC/FLK fêmea (1x 16 polos); Conexão 2: Conexão IDC/FLK Fêmea (1x 14 polos); Comprimento do cabo: 1 m
Controladores industriais (PLC) > Conexão por cabo de PLC
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2296922 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 525 (C-7-2015) |
| GTIN | 4017918733629 |
| Peso por unidade (exclusive embalagem) | 55,800 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | DE (Alemanha) |
Geral
| Tensão UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Máx. capacidade de corrente por trilha | 1 A (até temperatura ambiente de 50° C) |
| Máx. resistência de condutores | 0,16 Ω/m |
| Comprimento de cabo | 1 m |
| Condutor individual, perfil | 0,14 mm² |
| Condutor individual, bitola [AWG] | 26 |
| Montagem do condutor: Número de cabos: | 7 |
| Condutor individual, material | Cu galvanizado |
| Tensão de teste | 500 V AC (50 Hz, 1 min) |
| Diâmetro externo | 6,4 mm |
| Cabo, montagem | Tecnologia de bornes de corte, IEC 60352-4/DIN EN 60352-4 |
| Blindagem | Não |
| Revestimento externo, material | sem halogênio (tipo 2) |
| Revestimento externo, cor | Cinza RAL 7032 |
Condições ambientais
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
| Anti-inflamabilidade | IEC 60332-3 |
| DIN VDE 0482 Parte 266-2 |
Conector 1
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | Régua de soquetes IDC/FLK |
| Número de conexões | 1 |
| Número de pólos | 14 |
| Medida do passo | 2,54 mm |
Conector 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Régua de soquetes IDC/FLK |
| Número de conexões | 1 |
| Número de pólos | 16 |
| Medida do passo | 2,54 mm |
Código de cores
| Conector 1 = Conector 2 (opcional) = Cor do fio | IDC/FLK16 (1) = IDC/FLK14 (10) = branco |
|---|---|
| IDC/FLK16 (2) = IDC/FLK14 (8) = violeta | |
| IDC/FLK16 (3) = IDC/FLK14 (12) = branco-marrom | |
| IDC/FLK16 (4) = IDC/FLK14 (7) = azul | |
| IDC/FLK16 (5) = IDC/FLK14 (14) = branco-laranja | |
| IDC/FLK16 (6) = IDC/FLK14 (6) = verde | |
| IDC/FLK16 (8) = IDC/FLK14 (5) = amarelo | |
| IDC/FLK16 (9) = IDC/FLK14 (9) = cinza | |
| IDC/FLK16 (10) = IDC/FLK14 (4) = laranja | |
| IDC/FLK16 (11) = IDC/FLK14 (11) = branco-preto | |
| IDC/FLK16 (12) = IDC/FLK14 (3) = vermelho | |
| IDC/FLK16 (13) = IDC/FLK14 (13) = branco-vermelho | |
| IDC/FLK16 (14) = IDC/FLK14 (2) = marrom | |
| IDC/FLK16 (16) = IDC/FLK14 (1) = preto |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Função (EF000030) | PLC - outros dispositivos |
| Comprimento (EF001438) | 1 m |
| Adequado para um cartão de entrada PLC (EF008271) | Sim |
| Adequado para uma placa de saída PLC (EF008272) | Sim |
| Adequado para sinais digitais (EF008273) | Sim |
| Adequado para sinais analógicos (EF008274) | Sim |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | Outro |
| Número de polos (EF001391) | 16 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2296922-FLK 14/16/EZ-DR/HF/ 100/S7 | 126 Kbytes |
|
