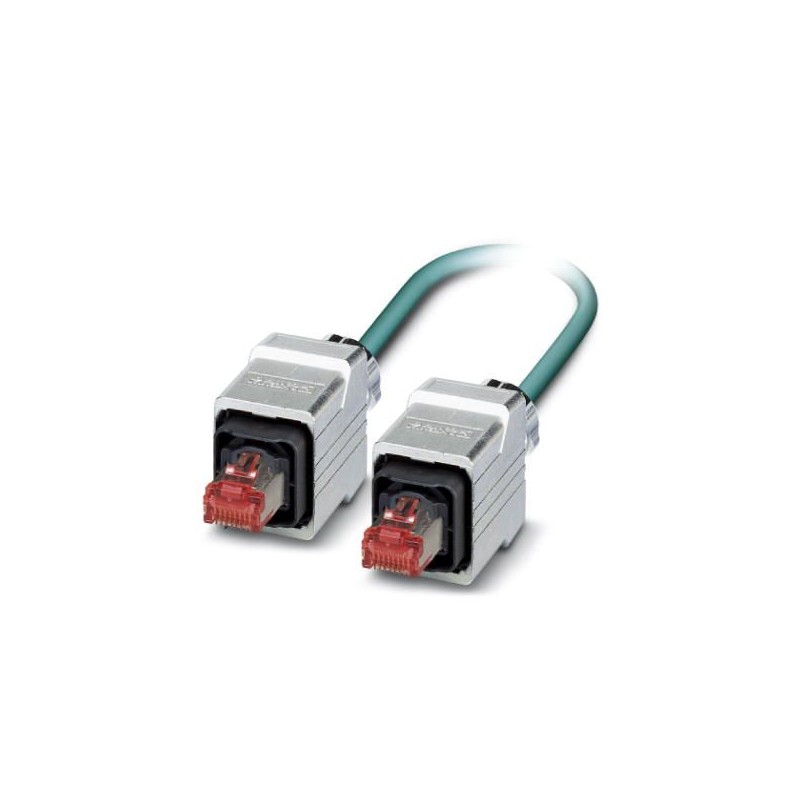

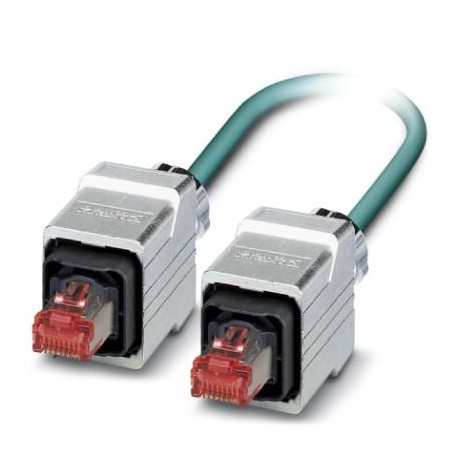

NBC-R4RC/10,0-93E/R4RC 1408945 PHOENIX CONTACT Cabo de rede
NBC-R4RC/10,0-93E/R4RC
1408945
PHOENIX_CONTACT
Cabo de rede
Material de instalação de redes de telecomunicações DNT / FNT > Cabo de conexão de cobre
Conexão de dispositivos de campo
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1408945 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 402 (C-2-2017) |
| GTIN | 4046356856737 |
| Peso por unidade (exclusive embalagem) | 468,700 GRM |
| Número do imposto alfandegário | 85444210 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP67 (Conectores de encaixe RJ45) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Conectores de encaixe RJ45) |
Dados Gerais
| Corrente nominal a 40 °C | 1 A |
|---|---|
| Tensão nominal | 50 V |
| Número de pólos | 4 |
| Normas/Disposições | IEC PAS 61076-3-117 |
| Grau de impurezas | 2 |
| Descrição alternativa e breve do artigo | Cabo Ethernet |
| Tipo de travamento | Push-Pull |
| Tensão nominal (III/3) | 72 V (DC) |
Valores característicos Cabeça 1
| Cor | prata |
|---|---|
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PC (Porta-contatos) | |
| Zinco fundido sob pressão, niquelado (Caixa) | |
| Ciclos de encaixe | ≥ 750 |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
Valores característicos Cabeça 2
| Cor | prata |
|---|---|
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PC (Porta-contatos) | |
| Zinco fundido sob pressão, niquelado (Caixa) | |
| Ciclos de encaixe | ≥ 750 |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
Normas e disposições
| Normas / Determinações | IEC PAS 61076-3-117 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V2 |
Linha
| Tipo de cabo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo de cabo (código) | 93E |
| Estilo UL AWM | 20963 (80 °C / 30 V) |
| Tipo de sinal/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Instalação do cabo | 2x2xAWG26/7; SF/UTP |
| Bitola do condutor | 2x 2x 0,14 mm² |
| Linha de sinal AWG | 26 |
| Montagem do condutor linha de sinal | 7x 0,16 mm |
| Diâmetro de condutor inclusive isolação | 0,98 mm |
| Cores de condutor | branco/laranja-laranja, branco/verde-verde |
| Par trançado | 2 condutores para o par |
| Trançado total | 2 pares e 2 núcleos para alma |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 70 % |
| Revestimento externo, cor | azul anil RAL 5021 |
| Espessura da parede Revestimento exterior | 1,2 mm |
| Diâmetro externo do cabo D | 6,4 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 8 x D |
| Resistência à tração GRP | ≤ 80 N |
| Peso do cabo | 42 kg/km |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PE injetado |
| Material de condutor | Cabo de cobre |
| Normas/disposições | Requisitos elétricos EN 50288-2-2 |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 290,00 Ω/km |
| Capacidade do cabo | ca. 45 nF/km (com 1 kHz) |
| Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 65,3 dB (com 1 MHz) |
| 56,3 dB (com 4 MHz) | |
| 50,3 dB (com 10 MHz) | |
| 47,2 dB (com 16 MHz) | |
| 45,8 dB (com 20 MHz) | |
| 42,9 dB (com 31,25 MHz) | |
| 38,4 dB (com 62,5 MHz) | |
| 35,3 dB (com 100 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 62,3 dB (com 1 MHz) |
| 53,3 dB (com 4 MHz) | |
| 47,3 dB (com 10 MHz) | |
| 44,2 dB (com 16 MHz) | |
| 42,8 dB (com 20 MHz) | |
| 39,9 dB (com 31,25 MHz) | |
| 35,4 dB (com 62,5 MHz) | |
| 32,3 dB (com 100 MHz) | |
| Atenuação | 3,2 dB (com 1 MHz) |
| 6 dB (com 4 MHz) | |
| 9,5 dB (com 10 MHz) | |
| 12,1 dB (com 16 MHz) | |
| 13,6 dB (com 20 MHz) | |
| 17,1 dB (com 31,25 MHz) | |
| 24,8 dB (com 62,5 MHz) | |
| 32 dB (com 100 MHz) | |
| Atenuação do fluxo de retorno (RL) | 23 dB (com 4 MHz) |
| 24,1 dB (com 8 MHz) | |
| 25 dB (com 10 MHz) | |
| 25 dB (com 16 MHz) | |
| 25 dB (com 20 MHz) | |
| 23,6 dB (com 31,25 MHz) | |
| 21,5 dB (com 62,5 MHz) | |
| 20,1 dB (com 100 MHz) | |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 100,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | ≤ 100 V (Valor de pico, não para fins de corrente elevada) |
| Tensão de teste condutor/condutor | 700 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 700 V (50 Hz, 1 min) |
| Capacidade de condução de corrente da linha | 2 A (conforme DIN VDE 0891-1) |
| Anti-inflamabilidade | conforme 60332-1-2 |
| conforme UL VW1 | |
| Ausência de halogênio | conforme IEC 60754-1 |
| Resistência ao óleo | conforme EN 60811-2-1 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -20 °C ... 80 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
