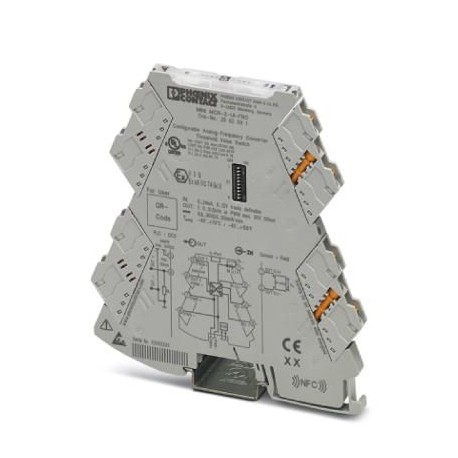

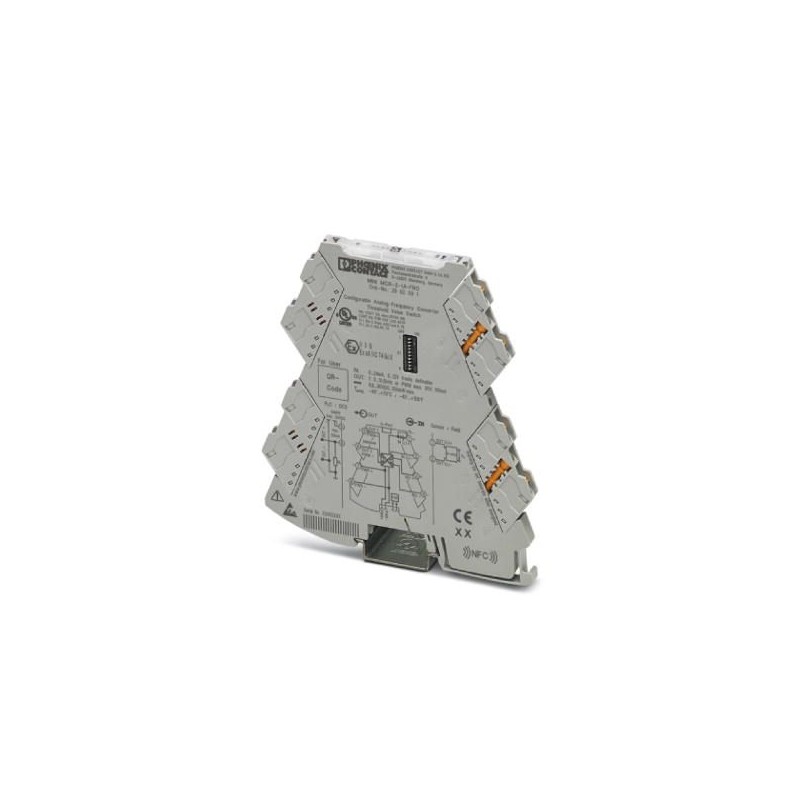

MINI MCR-2-UI-FRO 2902031 PHOENIX CONTACT Conversor de frequência
MINI MCR-2-UI-FRO
2902031
PHOENIX_CONTACT
Conversor de frequência
Conversor de frequência analógico com funcionalidade de valor limite e tecnologia de conexão plug-in para converter sinais normalizados em sinais de frequência ou sinais modulados por pulso (PWM). Configurável via chave DIP ou software. Tecnologia de conexão a parafuso, configuração padrão.
Instrumentos de medição e teste tecnologia de medição de processos > Transformador de valor de frequência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902031 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 86 (C-5-2017) |
| GTIN | 4046356652032 |
| Peso por unidade (exclusive embalagem) | 126,500 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Quantidade de entradas | 1 |
|---|---|
| Configurável/Programável | sim |
| Sinal de entrada tensão | 0 V ... 10 V (via chave DIP) |
| 2 V ... 10 V (via chave DIP) | |
| 0 V ... 5 V (via chave DIP) | |
| 1 V ... 5 V (via chave DIP) | |
| 10 V ... 0 V (via chave DIP) | |
| 10 V ... 2 V (via chave DIP) | |
| 5 V ... 0 V (via chave DIP) | |
| 5 V ... 1 V (via chave DIP) | |
| 0 V ... 12 V (ajustável via Software) | |
| Sinal de entrada corrente | 0 mA ... 20 mA (via chave DIP) |
| 4 mA ... 20 mA (via chave DIP) | |
| 0 mA ... 10 mA (via chave DIP) | |
| 2 mA ... 10 mA (via chave DIP) | |
| 20 mA ... 0 mA (via chave DIP) | |
| 20 mA ... 4 mA (via chave DIP) | |
| 10 mA ... 0 mA (via chave DIP) | |
| 10 mA ... 2 mA (via chave DIP) | |
| 0 mA ... 24 mA (ajustável via Software) | |
| máx. tensão de entrada | 12 V |
| máx. corrente de entrada | 24 mA |
| Resistência de entrada entrada de tensão | > 120 kΩ |
| Resistência de entrada entrada de corrente | ca. 50 Ω (+ 0,7 V para diodo de teste) |
Saída de comando
| Denominação saída | Saída de ligação |
|---|---|
| Quantidade de saídas | 1 |
| Versão do contato | 1 elemento de contato |
| Tensão de comutação mínima | 1 V |
| Tensão de comutação máxima | 30 V DC |
| Corrente de comutação mínima | 100 µA |
| Corrente de comutação máxima | 100 mA (a 30 V) |
Alimentação
| Tensão nominal de alimentação | 24 V DC |
|---|---|
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
| Consumo de corrente típico | 27 mA (12 V DC ) |
| 13,5 mA (24 V DC) | |
| Consumo de corrente | ≤ 350 mW (9,6 V DC) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 1,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
| Rosca | M3 |
Geral
| Número de canais | 1 |
|---|---|
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Coeficiente de temperatura típico | 0,01 %/K |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V (efetivo) |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Cor | cinza |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Certificado de navegação | DNV GL TAA000021E |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
| Característica | Valor |
|---|---|
| Função de configuração integrada (EF003064) | Não |
| Com saída de comutação (EF005225) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902031-MINI MCR-2-UI-FRO | 141 Kbytes |
|
