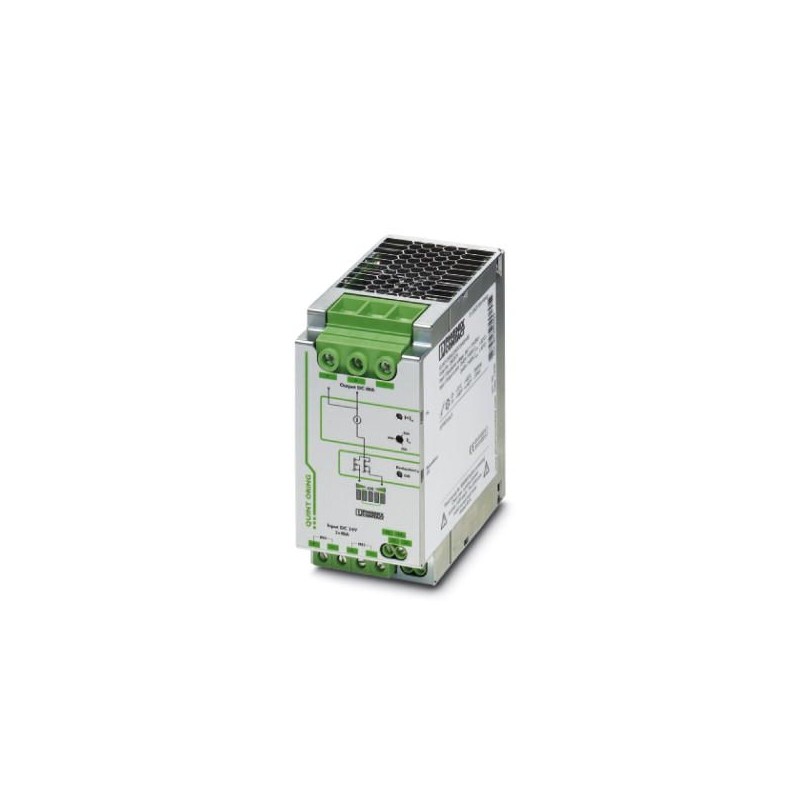

QUINT-ORING/24DC/2X40/1X80 2902879 PHOENIX CONTACT Módulo de redundância
QUINT-ORING/24DC/2X40/1X80
2902879
PHOENIX_CONTACT
Módulo de redundância
Módulo de redundância ativa QUINT para montagem em trilho com tecnologia ACB (Auto Current Balancing) e funções de monitoramento, entrada 24 V DC / 2x 40 A, saída 24 V DC / 1 x 80 A, incl. adaptador universal para trilho UTA 107/30 montado
Aparelhos elétricos de baixa tensão > Componente para circuito de proteção
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902879 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 261 (C-4-2017) |
| GTIN | 4046356698276 |
| Peso por unidade (exclusive embalagem) | 900,000 GRM |
| Número do imposto alfandegário | 85049091 |
| País de origem | CN (China) |
Medidas
| Largura | 66 mm |
|---|---|
| Altura | 130 mm |
| Profundidade | 125 mm |
| Largura com montagem alternativa | 122 mm |
| Altura com montagem alternativa | 130 mm |
| Profundidade com montagem alternativa | 69 mm |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (tipo de início testado) | -40 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % (com 25 °C, sem condensação) |
| Classe climática | 3K3 (de acordo com EN 60721) |
| Grau de impurezas | 2 |
| Altura de montagem | 2000 m |
| 2000 m |
Dados de entrada
| Faixa de tensão nominal de entrada | 24 V DC |
|---|---|
| Faixa de tensão de entrada | 18 V DC ... 28 V DC (SELV) |
| Corrente nominal de entrada | 2x 40 A (-25 °C ... 60 °C) |
| 1x 80 A (-25 °C ... 60 °C) | |
| Máxima corrente de entrada | 2x 45 A (-25 °C ... 40 °C) |
| 1x 90 A (-25 °C ... 40 °C) | |
| 215 A (12 ms, Tecnologia SFB) |
Dados de saída
| Tensão de saída nominal | 0,2 V (< Entrada CC) |
|---|---|
| 24 V DC | |
| Corrente nominal de saída (IN) | 80 A (Elevação de potência) |
| 40 A (Redundância) | |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Ligável em série | Não |
| Proteção contra sobretensão na saída | ≤ 32 V DC |
| Dissipação de energia carga nominal máxima | 16 W (IOUT= 80 A) |
Geral
| Peso líquido | 0,9 kg |
|---|---|
| Eficiência | > 98 % |
| Classe de proteção | III |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 720000 h (40 °C) | |
| Posição de montagem | Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem | alinhamento possível: PN≥50 %, horizontal 5 mm, ao lado de componentes ativos 15 mm, vertical 50 mm alinhamento possível: PN<50 %, horizontal 0 mm, vertical em cima 40 mm, vertical embaixo 20 mm |
Dados de conexão entrada
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Bitola mín. do condutor AWG | 6 |
| Comprimento de isolamento | 10 mm |
| Rosca | M4 |
Dados de conexão saída
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 35 mm² |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 35 mm² |
| Bitola mín. do condutor AWG | 2 |
| Comprimento de isolamento | 18 mm |
| Rosca | M5 |
Dados de conexão da sinalização
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 4 mm² |
| Bitola mín. do condutor AWG | 16 |
| Bitola máx. do condutor AWG | 10 |
| Comprimento de isolamento | 10 mm |
| Rosca | M3 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Resistência contra interferência | EN 61000-6-2:2005 |
| Conexão conforme norma | CUL |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de contato | 4 kV (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-3 |
| Faixa de frequência | 80 MHz ... 1 GHz |
| Resistência do campo de teste | 10 V/m (Grau de precisão de teste 3) |
| Faixa de frequência | 1,4 GHz ... 2 GHz |
| Resistência do campo de teste | 3 V/m (Grau de precisão de teste 2) |
| Normas / Determinações | EN 61000-4-4 |
| Observação | Critério B |
| Normas / Determinações | EN 61000-6-3 |
| EN 61000-4-6 | |
| Faixa de frequência | 0,15 MHz ... 80 MHz |
| Tensão | 10 V (Grau de precisão de teste 3) |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos | EN 50178/VDE 0160 (PELV) |
| Norma - Baixa tensão de proteção | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Certificações UL | UL/C-UL requerido UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Choque | 18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) | < 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
| Característica | Valor |
|---|---|
| Função (EF000030) | Outro |
| Tipo de tensão (tensão de operação) (EF005294) | DC |
| Tensão de operação DC (EF008208) | 18 V |
| Com indicação LED (EF005950) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902879-QUINT-ORING/24DC/2X40/1X80 | 127 Kbytes |
|
