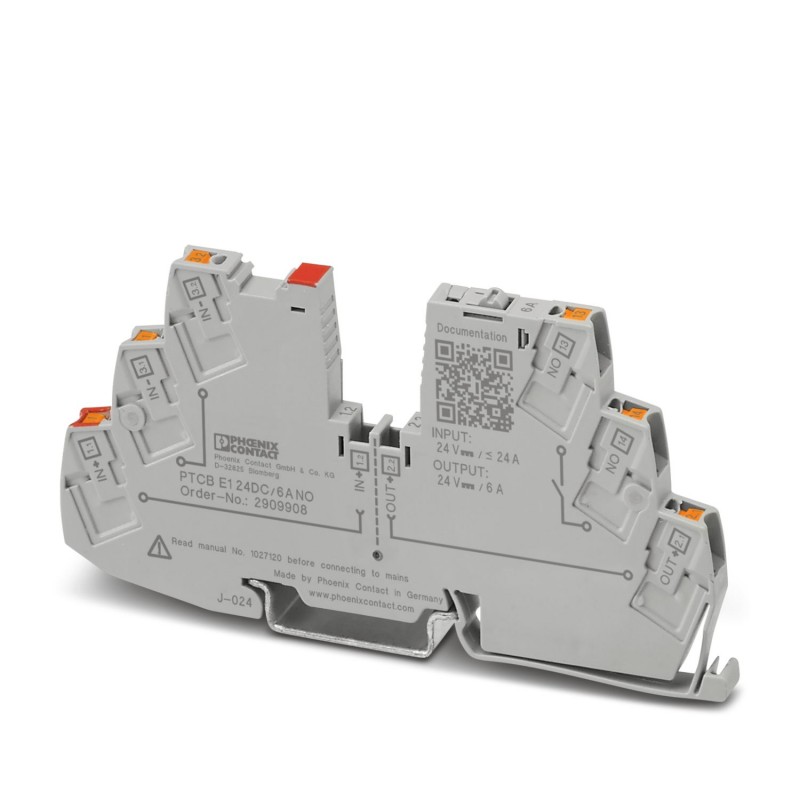

PTCB E1 24DC/6A NO
2909908
PHOENIX_CONTACT
1
Disjuntor de proteção de equipamentos eletrônico
Proteção de surtos
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2909908 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
GTIN | 4055626408750 |
Peso por unidade (exclusive embalagem) | 27,640 GRM |
Número do imposto alfandegário | 85363010 |
País de origem | DE (Alemanha) |
Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
Teste de umidade | 96 h, 95 % RH, 40 °C |
Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
Impactos (Operação) | 30g (IEC 60068-2-27, Teste Ea) |
Vibração (funcionamento) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm; conforme IEC 60068-2-6, teste Fc) |
59,6 Hz … 150 Hz (Aceleração 5g; conforme IEC 60068-2-6, teste Fc) | |
Grau de proteção | IP20 |
Classe de inflamabilidade conforme UL 94 | V-0 |
---|---|
Tipo de montagem | Trilho de fixação: 35 mm |
Cor | cinza A RAL 7042 |
Número de pólos | 1 |
Classe de proteção | III |
Formato | Módulo sobre trilho inteiriço |
Tipo de fusível | eletrônico |
---|---|
Tensão de teste | 0,5 kV |
Tensão operacional | 18 V DC ... 30 V DC |
Tensão nominal | 24 V DC |
Corrente nominal IN | 24 A DC (Corrente total entrada) |
6 A DC (Corrente nominal da saída) | |
Tolerância de medição I | ± 15 % |
Resistência de feedback | máx. 35 V DC |
Elemento Fail-Safe | 15 A DC |
Eficiência | > 99 % |
Corrente de repouso I0 | típ. 12 mA |
Potência de dissipação | típ. 0,3 W (Em estado ocioso) |
< 1,2 W (Na operação nominal) | |
Tempo de inicialização do módulo | 1 s |
Tempo de espera após o desligamento de um canal | 5 s (sobrecarga/Curto-circuito) |
Redução da temperatura | 21 A (Corrente total com 60 °C) |
24 A (Corrente total com 50 °C) | |
6 A (Corrente de canal com 60 °C) | |
6 A (Corrente de canal com 50 °C) | |
Tipo de disparo | E (eletrônico) |
Fusível necessário | não necessário, elemento Fail-Safe integrado |
Resistência dielétrica | máx. 35 V DC (Circuito de carga) |
Queda de tensão | 0,1 V (com 6 A) |
MTBF (IEC 61709, SN 29500) | 25641025 h (com 25 °C com 21 % de carga) |
10989010 h (com 40 °C com 34,25 % de carga) | |
1149425 h (com 60 °C com 100 % de carga) | |
Tempo de desligamento do circuito de carga | ≤ 10 ms (com curto-circuito > 2,0 x IN) |
1 s (1,2 ... 2,0 x IN) | |
Desligamento de subtensão do circuito de carga | ≤ 17,8 V DC (ativo) |
≥ 18,8 V DC (inativo) | |
Desligamento de sobretensão do circuito de carga | ≥ 30,5 V DC (ativo) |
≤ 29,5 V DC (inativo) | |
Circuito de carga capacitiva máx. | 30000 µF (Dependendo da corrente de curto-circuito disponível) |
Denominação conexão | Circuito de sinalização remota |
---|---|
Função de comutação | Elemento de contato |
Comprimento de isolamento | 10 mm |
Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
Bitola do condutor AWG | 24 ... 14 |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
Tensão operacional DC | 0 V DC ... 30 V DC |
Corrente operacional DC | 100 mA DC |
Canal LED desligado | desligado (Canal desligado) |
---|---|
Canal LED verde | acende (Canal ligado) |
Canal LED amarelo | acende (Canal ligado, grau de utilização do canal > 80 %) |
piscando (Modo de programação ativo) | |
Canal LED vermelho | acende (Canal desligado, sobretensão ou subtensão ativa) |
acende temporariamente (Canal desligado, fase de resfriamento de 5 s, comutação por curto circuito ou sobrecarga) | |
piscando (Canal desligado, pronto para religação, disparo por curto-circuito e sobrecarga) | |
pisca rapidamente (Canal desligado, tensão externa na saída, possível erro de instalação) |
Denominação conexão | Circuito de corrente principal IN+ |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 10 mm |
Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
Bitola do condutor AWG | 24 ... 12 |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
Denominação conexão | Circuito de corrente principal IN- |
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 10 mm |
Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
Bitola do condutor AWG | 24 ... 12 |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
Denominação conexão | Circuito de corrente principal OUT |
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 10 mm |
Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
Bitola do condutor AWG | 24 ... 12 |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 2,5 mm² |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 2,5 mm² |
Normas/disposições | EN 61000-6-2 |
---|---|
EN 61000-6-3 | |
EN 60068-2-78 | |
EN 50178 | |
EN 60068-2-6 | |
EN 60068-2-27 | |
UL 508 | |
UL 2367 |
