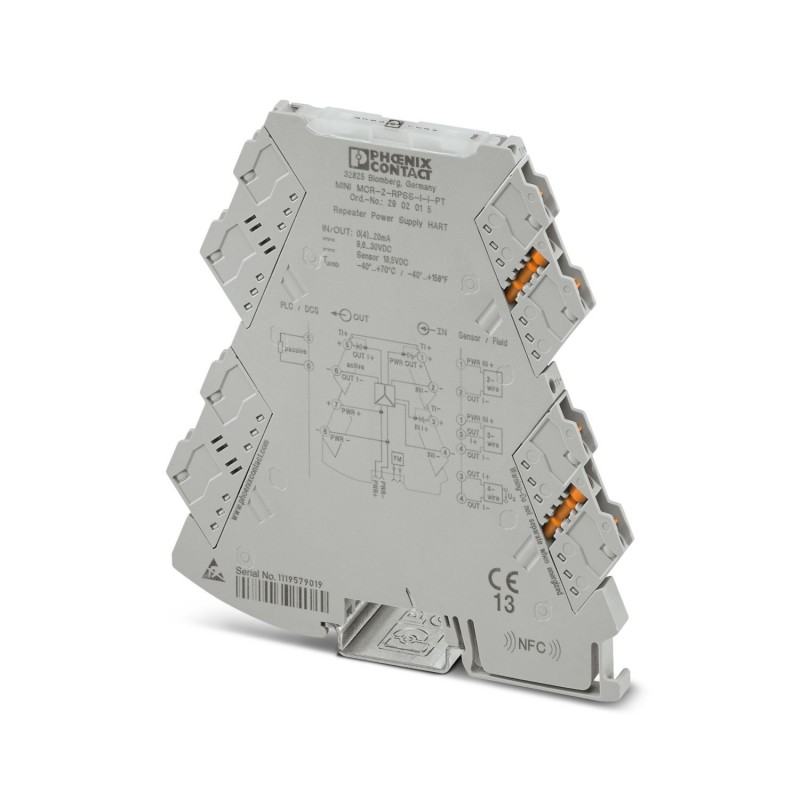

MINI MCR-2-RPSS-I-I-PT 2902015 PHOENIX CONTACT Repetidor
MINI MCR-2-RPSS-I-I-PT
2902015
PHOENIX_CONTACT
Repetidor
Amplificador separador de potência de 3 vias com tecnologia de conexão plug-in. Transparência HART, sinal de entrada de 0(4) mA ... Sinal de saída de 20 mA, 0(4) mA ... 20 mA. O dispositivo pode ser usado tanto no modo divisor quanto no modo amplificador separador de potência. Tecnologia de conexão push-in
Separador de potência 3 vias com tecnologia de conexão plug-in. HART-transparente, sinal de entrada de 0(4)mA... 20 mA, 0(4) mA sinal de saída ... 20 mA. O dispositivo pode ser usado tanto em modo de desconexão quanto de separador de energia. Tecnologia de conexão por empurrar
Sensores > Amplificador de isolamento
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2902015 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 75 (C-5-2017) |
| GTIN | 4046356649544 |
| Peso por unidade (exclusive embalagem) | 88,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Descrição da entrada | Entrada de corrente (circuito de sensor) |
|---|---|
| Quantidade de entradas | 1 |
| Sinal de entrada corrente | 4 mA ... 20 mA (Funcionamento do repetidor e isolador) |
| 0 mA ... 20 mA (Funcionamento do isolador) | |
| Resistência de entrada entrada de corrente | ca. 68 Ω (+ 0,7 V para diodo de teste) |
| Tensão de alimentação do transmissor | > 19,5 V |
Dados de saída
| Denominação saída | Saída de corrente |
|---|---|
| Quantidade de saídas | 1 |
| Sinal de saída corrente | 4 mA ... 20 mA (Funcionamento do repetidor e isolador) |
| 0 mA ... 20 mA (Funcionamento do isolador) | |
| máx. corrente de saída | 24 mA |
| Carga/carga de saída da saída de corrente | ≤ 600 Ω (com 20 mA) |
| Ripple | < 20 mVSS(com 600 Ω) |
| Comportamento de transmissão | 1:1 para sinal de entrada |
Alimentação
| Tensão nominal de alimentação | 24 V DC |
|---|---|
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
| Consumo de corrente típico | 25 mA (com 24 V DC e no funcionamento do isolador) |
| 50 mA (com 24 V DC e com funcionamento do isolador) | |
| 55 mA (com 12 V DC e no funcionamento do isolador) | |
| 110 mA (com 12 V DC e com funcionamento do isolador) | |
| Consumo de corrente | ≤ 1400 mW (com IOUT= 20 mA, 9,6 V DC, 600 Ω de carga) |
Dados de conexão
| Tipo de conexão | Conexão Push-in |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,14 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 2,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,14 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
Geral
| Número de canais | 1 |
|---|---|
| Erro de transmissão máximo | 0,05 % (Do valor final, com 4 mA ... 20 mA) |
| 0,1 % (Do valor final, com 0 mA ... 20 mA) | |
| Coeficiente de temperatura máximo | 0,0075 %/K |
| Coeficiente de temperatura típico | 0,0075 %/K |
| Frequência de corte (3 dB) | > 1,75 kHz (tip.) |
| Resposta ao degrau (10-90%) | < 200 µs (tip.) |
| Ligação de proteção | Proteção contra transientes |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V (efetivo) |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Cor | cinza |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| GL | C, EMC2 |
| Certificado de navegação | DNV GL 14445-15HH |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dados EMC
| Denominação | Campo HF eletromagnético |
|---|---|
| Normas / Determinações | EN 61000-4-3 |
| Denominação | Falhas transiantes rápidas (Burst) |
| Normas / Determinações | EN 61000-4-4 |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Normas / Determinações | EN 61000-4-2 |
| Denominação | Campo HF eletromagnético |
| Normas / Determinações | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominação | Interferências induzidas |
| Normas / Determinações | EN 61000-4-6 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| GL | C, EMC2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
| Característica | Valor |
|---|---|
| Tipo de fonte de alimentação (EF001469) | Outro |
| Tensão de alimentação nominal em DC (EF007078) | 9.6 V |
| Número de faixas de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de faixas de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de faixas de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de faixas de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de faixas de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de faixas de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de faixas de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de faixas de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de faixas de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de faixas de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de faixas de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de faixas de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de faixas de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de faixas de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de faixas de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de faixas de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de faixas de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de faixas de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de faixas de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de faixas de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de faixas de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de faixas de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de faixas de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de faixas de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de faixas de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de faixas de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de faixas de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de faixas de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de faixas de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de faixas de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de faixas de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de faixas de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de faixas de entrada 0 mA ... 20 mA (EF006896) | 1 |
| Número de faixas de entrada 4 mA ... 20 mA (EF006921) | 1 |
| Número de faixas de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de faixas de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de faixas de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de faixas de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de faixas de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de faixas de saída -60 mV ... +60 mV (EF006880) | 0 |
| Número de faixas de saída -100 mV ... +100 mV (EF006865) | 0 |
| Número de faixas de saída -300 mV ... +300 mV (EF006873) | 0 |
| Número de faixas de saída -500 mV ... +500 mV (EF006879) | 0 |
| Número de faixas de saída -1 V ... +1 V (EF006859) | 0 |
| Número de faixas de saída -2 V ... +2 V (EF006866) | 0 |
| Número de faixas de saída -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de faixas de saída -5 V ... +5 V (EF006876) | 0 |
| Número de faixas de saída -10 V ... +10 V (EF006862) | 0 |
| Número de faixas de saída -20 V ... +20 V (EF006870) | 0 |
| Número de faixas de saída 0 mV ... 60 mV (EF006858) | 0 |
| Número de faixas de saída 0 mV ... 100 mV (EF006846) | 0 |
| Número de faixas de saída 0 mV ... 200 mV (EF006851) | 0 |
| Número de faixas de saída 0 mV ... 300 mV (EF006854) | 0 |
| Número de faixas de saída 0 mV ... 500 mV (EF006857) | 0 |
| Número de faixas de saída 0 V ... 1 V (EF006843) | 0 |
| Número de faixas de saída 0 V ... 2 V (EF006847) | 0 |
| Número de faixas de saída 0 V ... 2,5 V (EF006848) | 0 |
| Número de faixas de saída 0 V ... 5 V (EF006856) | 0 |
| Número de faixas de saída 0 V ... 10 V (EF006845) | 0 |
| Número de faixas de saída 0 V ... 20 V (EF006850) | 0 |
| Número de faixas de saída 0 V ... 24 V (EF006852) | 0 |
| Número de faixas de saída 0 V ... 30 V (EF006853) | 0 |
| Número de faixas de saída 1 V ... 5 V (EF006860) | 0 |
| Número de faixas de saída 2 V ... 10 V (EF006867) | 0 |
| Número de faixas de saída +5 V ... -5 V (EF006842) | 0 |
| Número de faixas de saída +10 V ... -10 V (EF006841) | 0 |
| Número de faixas de saída 5 V ... 0 V (EF006877) | 0 |
| Número de faixas de saída 5 V ... 1 V (EF006878) | 0 |
| Número de faixas de saída 10 V ... 0 V (EF006863) | 0 |
| Número de faixas de saída 10 V ... 2 V (EF006864) | 0 |
| Número de faixas de saída 0 mA ... 5 mA (EF006855) | 0 |
| Número de faixas de saída 0 mA ... 10 mA (EF006844) | 0 |
| Número de faixas de saída 0 mA ... 20 mA (EF006849) | 1 |
| Número de faixas de saída 4 mA ... 20 mA (EF006874) | 1 |
| Número de faixas de saída -5 mA ... +5 mA (EF006875) | 0 |
| Número de faixas de saída -10 mA ... +10 mA (EF006861) | 0 |
| Número de faixas de saída -20 mA ... +20 mA (EF006869) | 0 |
| Número de faixas de saída 20 mA ... 0 mA (EF006871) | 0 |
| Número de faixas de saída 20 mA ... 4 mA (EF006872) | 0 |
| Número de canais (EF000259) | 1 |
| Saída de mensagem de mau funcionamento (EF007499) | Sim |
| Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) | Não |
| Separação galvânica entre entradas (EF007224) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Altura (EF000040) | 109.81 mm |
| Largura (EF000008) | 6.2 mm |
| Profundidade (EF000049) | 119.2 mm |
| Consumo (potência em VA) (EF000346) | 1.4 W |
| Carga (EF007096) | 600 Ohm |
| Temperatura de operação (EF002393) | -40 °C |
| Desvio de temperatura (EF007507) | 0.0075 %/K |
| Tipo de construção do dispositivo (EF007276) | Dispositivo incorporado |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Método de montagem (EF000003) | Calha de suporte com montagem de encaixe |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902015-MINI MCR-2-RPSS-I-I-PT | 139 Kbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
