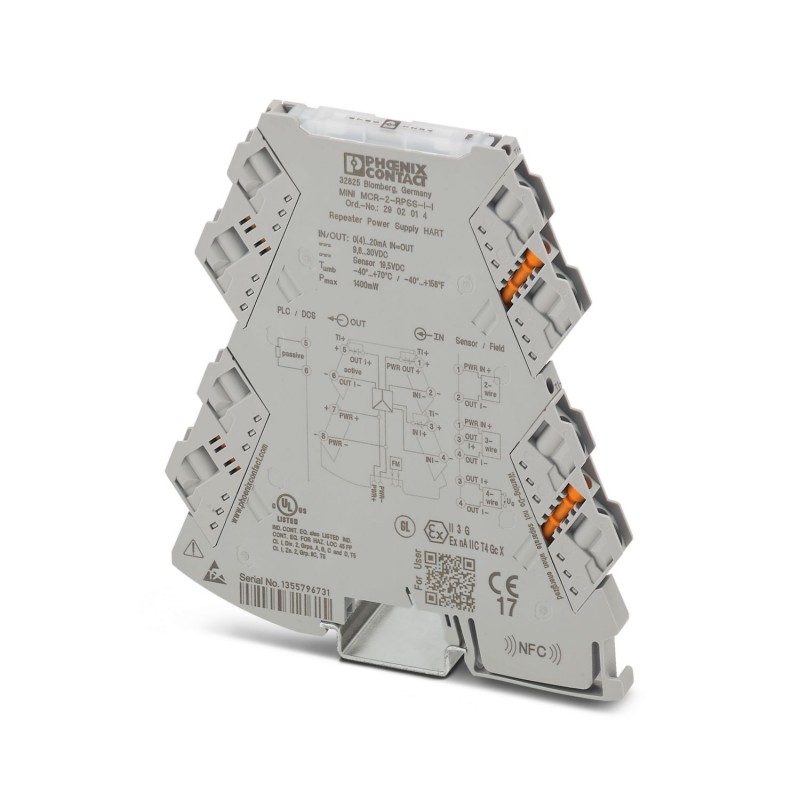

MINI MCR-2-RPSS-I-I 2902014 PHOENIX CONTACT Repetidor Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MINI MCR-2-RPSS-I-I 2902014 PHOENIX CONTACT Repetidor

MINI MCR-2-RPSS-I-I

2902014

PHOENIX_CONTACT

Repetidor

Amplificador separador de potência de 3 vias com tecnologia de conexão plug-in. Transparência HART, sinal de entrada 0(4)... 20 mA, sinal de saída 0(4)... 20 mA. O dispositivo pode ser usado tanto no modo divisor quanto no modo amplificador separador de potência. Tecnologia de conexão a parafuso

3-way repeater power supply with plug-in connection technology. HART-transparent, input signal 0(4)...20 mA, output signal 0(4)...20 mA. The device can be used in both isolator and repeater power supply operation. Screw connection technology

Mais detalhes


Sensores > Amplificador de isolamento

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $328.45
Preço unitário: $328.45
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
Utilization restriction
EMC noteEMC: class A product, see manufacturer's declaration in the download area
Product properties
Product typeRepeater power supply
Product familyMINI Analog Pro
No. of channels1
TypeSignal conditioner
Data management status
Article revision12
Insulation characteristics: GB Standard
Overvoltage categoryII
Pollution degree2
Electrical properties
Electrical isolation3-way isolation
Electrical isolation between input and outputyes
Limit frequency (3 dB)> 1.75 kHz
Protective circuitTransient protection
Signal transmission behaviorIn = Out
Step response (10-90%)< 200 µs (typ.)
Maximum temperature coefficient0.0075 %/K
Temperature coefficient, typical0.0075 %/K
Maximum transmission error0.05 % (of final value in repeater power supply operation)
0.1 % (of final value in isolator operation)
Electrical isolation Input/output/power supply
Rated insulation voltage300 Vrms
Test voltage3 kV AC (50 Hz, 60 s)
InsulationReinforced insulation according to IEC/EN 61010-1
Supply
Nominal supply voltage24 V DC
Supply voltage range9.6 V DC ... 30 V DC (The DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, item no. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail in accordance with EN 60715)
Typical current consumption25 mA (at 24 V DC and in isolator operation)
50 mA (at 24 V DC and in repeater power supply operation)
55 mA (at 12 V DC and in isolator operation)
110 mA (at 12 V DC and in repeater power supply operation)
Power consumption≤ 1400 mW (at IOUT= 20 mA, 9.6 V DC, 600 Ω load)
Input data
Signal: Current
Description of the inputSensor circuit
Number of inputs1
Current input signal0 mA ... 20 mA (isolator operation)
4 mA ... 20 mA (repeater power supply and isolator operation)
Input resistance current input 68 Ω (+0.7 V for test diode)
Transmitter supply voltage> 19.5 V
Output data
Signal: Current
Number of outputs1
Non-load voltage< 20 V
Current output signal0 mA ... 20 mA (isolator operation)
4 mA ... 20 mA (repeater power supply and isolator operation)
Max. current output signal24 mA
Load/output load current output≤ 600 Ω (20 mA)
Ripple< 20 mVPP(600 Ω)
Connection data
Connection methodScrew connection
Stripping length10 mm
Screw threadM3
Conductor cross section rigid0.2 mm² ... 1.5 mm² (with ferrule)
0.14 mm² ... 2.5 mm² (without ferrule)
Conductor cross section flexible0.14 mm² ... 2.5 mm²
Conductor cross section AWG24 ... 12 (flexible)
Tightening torque0.5 Nm ... 0.6 Nm
Ex data
Ex installation (EPL)Gc
Div. 2
Interfaces
Data communication (bypass)
HART functionYes
Limit frequency (3 dB) 1.75 kHz
Signaling
Status displayGreen LED (supply voltage)
Dimensions
Width6.2 mm
Height109.81 mm
Depth119.2 mm
Material specifications
Colorgray (RAL 7042)
Housing materialPBT
Fire protection for rail vehicles (DIN EN 45545-2) R22HL 1 - HL 2
Fire protection for rail vehicles (DIN EN 45545-2) R23HL 1 - HL 2
Fire protection for rail vehicles (DIN EN 45545-2) R24HL 1 - HL 2
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20 (not assessed by UL)
Ambient temperature (operation)-40 °C ... 70 °C
Ambient temperature (storage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m
Permissible humidity (operation)5 % ... 95 % (non-condensing)
Approvals
CE
CertificateCE-compliant
ATEX
Identification II 3 G Ex ec IIC T4 Gc
CertificateBVS 19 ATEX E 047 X
UKCA Ex (UKEX)
Identification II 3 G Ex ec IIC T4 Gc
CertificatePxCIF21UKEX2902000X
IECEx
IdentificationEx ec IIC T4 Gc
CertificateIECEx BVS 19.0041X
CCC / China-Ex
IdentificationEx nA IIC T4 Gc
UL, USA/Canada
IdentificationUL 508 Listed
Class I, Div. 2, Groups A, B, C, D T5
Class I, Zone 2, Group IIC T5
Shipbuilding approval
CertificateDNV GL TAA00002UA
EAC Ex
Identification 2Ex ec IIC T4 Gc
CertificateBY/112 02.01 TP012 103.01 00079
DNV GL data
TemperatureB
HumidityB
VibrationA
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board
EMC data
Electromagnetic compatibilityConformance with EMC directive
Noise immunityEN 61000-6-2
NoteWhen being exposed to interference, there may be minimal deviations.
Noise emissionEN 61000-6-4
Electrostatic discharge
Standards/regulationsEN 61000-4-2
Electrostatic discharge
CommentsSafety measures must be taken to prevent electrostatic discharge.
Electromagnetic HF field
DesignationElectromagnetic RF field
Standards/regulationsEN 61000-4-3
Fast transients (burst)
DesignationFast transients (burst)
Standards/regulationsEN 61000-4-4
Surge current load (surge)
Standards/regulationsEN 61000-4-5
Conducted interference
DesignationConducted interferences
Standards/regulationsEN 61000-4-6
Standards and regulations
Electrical isolation3-way isolation
GB Standard
Standards/regulationsGB 3836.1
GB 3836.8
Mounting
Mounting typeDIN rail mounting
Assembly noteThe DIN rail connector can be used for bridging the supply voltage. It can be snapped onto a 35 mm EN 60715 DIN rail.
Mounting positionany

ETIM for 2902014 Sensores (EC002653)
Característica Valor
Tipo de fonte de alimentação (EF001469) Outro
Tensão de alimentação nominal em DC (EF007078) 9.6 V
Número de faixas de entrada -60 mV ... +60 mV (EF006927) 0
Número de faixas de entrada -100 mV ... +100 mV (EF006912) 0
Número de faixas de entrada -300 mV ... +300 mV (EF006920) 0
Número de faixas de entrada -500 mV ... +500 mV (EF006926) 0
Número de faixas de entrada -1 V ... +1 V (EF006906) 0
Número de faixas de entrada -2 V ... +2 V (EF006913) 0
Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) 0
Número de faixas de entrada -5 V ... +5 V (EF006923) 0
Número de faixas de entrada -10 V ... +10 V (EF006909) 0
Número de faixas de entrada -20 V ... +20 V (EF006917) 0
Número de faixas de entrada 0 mV ... 60 mV (EF006905) 0
Número de faixas de entrada 0 mV ... 100 mV (EF006893) 0
Número de faixas de entrada 0 mV ... 200 mV (EF006898) 0
Número de faixas de entrada 0 mV ... 300 mV (EF006901) 0
Número de faixas de entrada 0 mV ... 500 mV (EF006904) 0
Número de faixas de entrada 0 V ... 1 V (EF006890) 0
Número de faixas de entrada 0 V ... 2 V (EF006894) 0
Número de faixas de entrada 0 V ... 2,5 V (EF006895) 0
Número de faixas de entrada 0 V ... 5 V (EF006903) 0
Número de faixas de entrada 0 V ... 10 V (EF006892) 0
Número de faixas de entrada 0 V ... 20 V (EF006897) 0
Número de faixas de entrada 0 V ... 24 V (EF006899) 0
Número de faixas de entrada 0 V ... 30 V (EF006900) 0
Número de faixas de entrada 1 V ... 5 V (EF006907) 0
Número de faixas de entrada 2 V ... 10 V (EF006914) 0
Número de faixas de entrada +5 V ... -5 V (EF006889) 0
Número de faixas de entrada +10 V ... -10 V (EF006888) 0
Número de faixas de entrada 5 V ... 0 V (EF006924) 0
Número de faixas de entrada 5 V ... 1 V (EF006925) 0
Número de faixas de entrada 10 V ... 0 V (EF006910) 0
Número de faixas de entrada 10 V ... 2 V (EF006911) 0
Número de faixas de entrada 0 mA ... 5 mA (EF006902) 0
Número de faixas de entrada 0 mA ... 10 mA (EF006891) 0
Número de faixas de entrada 0 mA ... 20 mA (EF006896) 1
Número de faixas de entrada 4 mA ... 20 mA (EF006921) 1
Número de faixas de entrada -5 mA ... +5 mA (EF006922) 0
Número de faixas de entrada -10 mA ... +10 mA (EF006908) 0
Número de faixas de entrada -20 mA ... +20 mA (EF006916) 0
Número de faixas de entrada 20 mA ... 0 mA (EF006918) 0
Número de faixas de entrada 20 mA ... 4 mA (EF006919) 0
Número de faixas de saída -60 mV ... +60 mV (EF006880) 0
Número de faixas de saída -100 mV ... +100 mV (EF006865) 0
Número de faixas de saída -300 mV ... +300 mV (EF006873) 0
Número de faixas de saída -500 mV ... +500 mV (EF006879) 0
Número de faixas de saída -1 V ... +1 V (EF006859) 0
Número de faixas de saída -2 V ... +2 V (EF006866) 0
Número de faixas de saída -2,5 V ... +2,5 V (EF006868) 0
Número de faixas de saída -5 V ... +5 V (EF006876) 0
Número de faixas de saída -10 V ... +10 V (EF006862) 0
Número de faixas de saída -20 V ... +20 V (EF006870) 0
Número de faixas de saída 0 mV ... 60 mV (EF006858) 0
Número de faixas de saída 0 mV ... 100 mV (EF006846) 0
Número de faixas de saída 0 mV ... 200 mV (EF006851) 0
Número de faixas de saída 0 mV ... 300 mV (EF006854) 0
Número de faixas de saída 0 mV ... 500 mV (EF006857) 0
Número de faixas de saída 0 V ... 1 V (EF006843) 0
Número de faixas de saída 0 V ... 2 V (EF006847) 0
Número de faixas de saída 0 V ... 2,5 V (EF006848) 0
Número de faixas de saída 0 V ... 5 V (EF006856) 0
Número de faixas de saída 0 V ... 10 V (EF006845) 0
Número de faixas de saída 0 V ... 20 V (EF006850) 0
Número de faixas de saída 0 V ... 24 V (EF006852) 0
Número de faixas de saída 0 V ... 30 V (EF006853) 0
Número de faixas de saída 1 V ... 5 V (EF006860) 0
Número de faixas de saída 2 V ... 10 V (EF006867) 0
Número de faixas de saída +5 V ... -5 V (EF006842) 0
Número de faixas de saída +10 V ... -10 V (EF006841) 0
Número de faixas de saída 5 V ... 0 V (EF006877) 0
Número de faixas de saída 5 V ... 1 V (EF006878) 0
Número de faixas de saída 10 V ... 0 V (EF006863) 0
Número de faixas de saída 10 V ... 2 V (EF006864) 0
Número de faixas de saída 0 mA ... 5 mA (EF006855) 0
Número de faixas de saída 0 mA ... 10 mA (EF006844) 0
Número de faixas de saída 0 mA ... 20 mA (EF006849) 1
Número de faixas de saída 4 mA ... 20 mA (EF006874) 1
Número de faixas de saída -5 mA ... +5 mA (EF006875) 0
Número de faixas de saída -10 mA ... +10 mA (EF006861) 0
Número de faixas de saída -20 mA ... +20 mA (EF006869) 0
Número de faixas de saída 20 mA ... 0 mA (EF006871) 0
Número de faixas de saída 20 mA ... 4 mA (EF006872) 0
Número de canais (EF000259) 1
Saída de mensagem de mau funcionamento (EF007499) Sim
Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) Não
Separação galvânica entre entradas (EF007224) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Altura (EF000040) 109.81 mm
Largura (EF000008) 6.2 mm
Profundidade (EF000049) 119.2 mm
Consumo (potência em VA) (EF000346) 1.4 W
Carga (EF007096) 600 Ohm
Temperatura de operação (EF002393) -40 °C
Desvio de temperatura (EF007507) 0.0075 %/K
Tipo de construção do dispositivo (EF007276) Dispositivo incorporado
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Método de montagem (EF000003) Calha de suporte com montagem de encaixe
Grau de proteção (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf 29 Mbytes
PHOENIX CONTACT-2902014-MINI MCR-2-RPSS-I-I 137 Kbytes PHOENIX CONTACT-2902014-MINI MCR-2-RPSS-I-I

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
