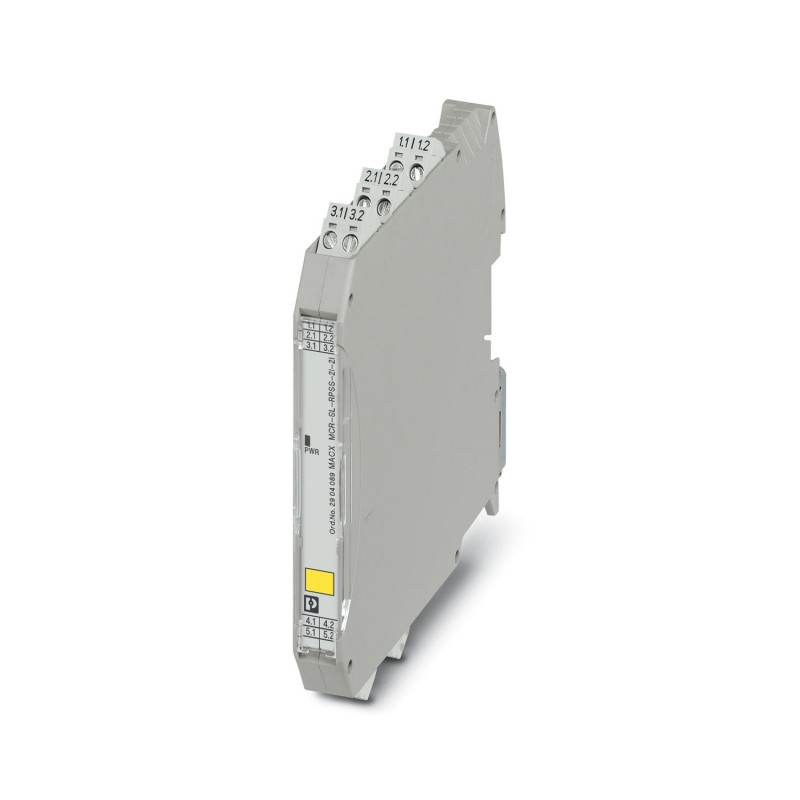

MACX MCR-SL-RPSS-2I-2I 2904089 PHOENIX CONTACT Isolador de sinal
MACX MCR-SL-RPSS-2I-2I
2904089
PHOENIX_CONTACT
Isolador de sinal
Condicionador de sinal de potência de 2 canais para a operação de transdutores de medição de 2 condutores, entrada: 4... 20 mA (potência), saída: 4... 20 mA (ativa), transmissão bidirecional com transparência digital HART, com conexão a parafuso, SIL, PL.
Sensores > Amplificador de isolamento
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2904089 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 123 (C-5-2017) |
| GTIN | 4046356772792 |
| Peso por unidade (exclusive embalagem) | 140,000 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C (qualquer posição de montagem) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. altura de aplicação | ≤ 2000 m |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Imunidade a interferência | EN 61000-6-2 |
Dados da entrada
| Sinal de entrada corrente | 4 mA ... 20 mA |
|---|---|
| Tensão de alimentação do transmissor | > 16 V (com 20 mA) |
| Faixa de sinal de carga excessiva / insuficiente | 0 mA ... 24 mA |
Dados de saída
| Saída de sinal | Saída de corrente |
|---|---|
| Sinal de saída corrente | 4 mA ... 20 mA (ativo) |
| Comportamento de transmissão | 1:1 para sinal de entrada |
| Carga/carga de saída da saída de corrente | ≤ 450 Ω (20 mA) |
| ≤ 375 Ω (24 mA) | |
| Comportamento da saída no caso de erro | < 3,6 mA (No caso de quebra de fio na entrada (conforme NE 43)) |
| > 22,5 mA (No caso de curto do fio na entrada (conforme NE 43)) |
Alimentação
| Tensão nominal de alimentação | 24 V DC |
|---|---|
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Máximo consumo de energia | < 100 mA (24 V / 20 mA) |
| Dissipação de energia | < 1,4 W (com 24 V DC / 20 mA) |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
| Tipo de conexão | Conexão a parafuso |
| Torque mín. | 0,5 Nm |
| Binário de arranque máx. | 0,6 Nm |
Geral
| Número de canais | 2 |
|---|---|
| Erro de transmissão máximo | < 0,1 % (do valor final) |
| Erro de transmissão típico | < 0,05 % (do valor final) |
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Resposta ao degrau (10-90%) | < 1,3 ms (com salto 4 mA ... 20 mA) |
| Indicação de estado | LED verde (tensão de alimentação) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Grau de impurezas | 2 |
| Categoria de sobretensão | II |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Emissão de interferência | EN 61000-6-4 |
| Material caixa | PA 6.6-FR |
| Cor | verde |
| Denominação | Entrada/saída, alimentação |
| Isolamento galvânico | 300 Veff(Tensão de isolamento nominal (categoria de sobretensão II, grau de impurezas 2, isolação segura conforme EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensão de teste) | |
| Denominação | Saída 1/Saída 2/ Alimentação |
| Isolamento galvânico | 1,5 kV (50 Hz, 1 min., tensão de teste) |
| Conformidade | conforme CE, além de EN 61326 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, Zona 2, Grupo IIC T4 | |
| SIL | 2 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | conforme CE, além de EN 61326 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, Zona 2, Grupo IIC T4 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210120eCl@ss 6.027210120eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
| Característica | Valor |
|---|---|
| Tipo de fonte de alimentação (EF001469) | Outro |
| Tensão de alimentação nominal em DC (EF007078) | 19.2 V |
| Número de faixas de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de faixas de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de faixas de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de faixas de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de faixas de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de faixas de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de faixas de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de faixas de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de faixas de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de faixas de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de faixas de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de faixas de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de faixas de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de faixas de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de faixas de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de faixas de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de faixas de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de faixas de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de faixas de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de faixas de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de faixas de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de faixas de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de faixas de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de faixas de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de faixas de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de faixas de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de faixas de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de faixas de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de faixas de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de faixas de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de faixas de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de faixas de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de faixas de entrada 0 mA ... 20 mA (EF006896) | 0 |
| Número de faixas de entrada 4 mA ... 20 mA (EF006921) | 1 |
| Número de faixas de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de faixas de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de faixas de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de faixas de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de faixas de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de faixas de saída -60 mV ... +60 mV (EF006880) | 0 |
| Número de faixas de saída -100 mV ... +100 mV (EF006865) | 0 |
| Número de faixas de saída -300 mV ... +300 mV (EF006873) | 0 |
| Número de faixas de saída -500 mV ... +500 mV (EF006879) | 0 |
| Número de faixas de saída -1 V ... +1 V (EF006859) | 0 |
| Número de faixas de saída -2 V ... +2 V (EF006866) | 0 |
| Número de faixas de saída -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de faixas de saída -5 V ... +5 V (EF006876) | 0 |
| Número de faixas de saída -10 V ... +10 V (EF006862) | 0 |
| Número de faixas de saída -20 V ... +20 V (EF006870) | 0 |
| Número de faixas de saída 0 mV ... 60 mV (EF006858) | 0 |
| Número de faixas de saída 0 mV ... 100 mV (EF006846) | 0 |
| Número de faixas de saída 0 mV ... 200 mV (EF006851) | 0 |
| Número de faixas de saída 0 mV ... 300 mV (EF006854) | 0 |
| Número de faixas de saída 0 mV ... 500 mV (EF006857) | 0 |
| Número de faixas de saída 0 V ... 1 V (EF006843) | 0 |
| Número de faixas de saída 0 V ... 2 V (EF006847) | 0 |
| Número de faixas de saída 0 V ... 2,5 V (EF006848) | 0 |
| Número de faixas de saída 0 V ... 5 V (EF006856) | 0 |
| Número de faixas de saída 0 V ... 10 V (EF006845) | 0 |
| Número de faixas de saída 0 V ... 20 V (EF006850) | 0 |
| Número de faixas de saída 0 V ... 24 V (EF006852) | 0 |
| Número de faixas de saída 0 V ... 30 V (EF006853) | 0 |
| Número de faixas de saída 1 V ... 5 V (EF006860) | 0 |
| Número de faixas de saída 2 V ... 10 V (EF006867) | 0 |
| Número de faixas de saída +5 V ... -5 V (EF006842) | 0 |
| Número de faixas de saída +10 V ... -10 V (EF006841) | 0 |
| Número de faixas de saída 5 V ... 0 V (EF006877) | 0 |
| Número de faixas de saída 5 V ... 1 V (EF006878) | 0 |
| Número de faixas de saída 10 V ... 0 V (EF006863) | 0 |
| Número de faixas de saída 10 V ... 2 V (EF006864) | 0 |
| Número de faixas de saída 0 mA ... 5 mA (EF006855) | 0 |
| Número de faixas de saída 0 mA ... 10 mA (EF006844) | 0 |
| Número de faixas de saída 0 mA ... 20 mA (EF006849) | 0 |
| Número de faixas de saída 4 mA ... 20 mA (EF006874) | 1 |
| Número de faixas de saída -5 mA ... +5 mA (EF006875) | 0 |
| Número de faixas de saída -10 mA ... +10 mA (EF006861) | 0 |
| Número de faixas de saída -20 mA ... +20 mA (EF006869) | 0 |
| Número de faixas de saída 20 mA ... 0 mA (EF006871) | 0 |
| Número de faixas de saída 20 mA ... 4 mA (EF006872) | 0 |
| Número de canais (EF000259) | 2 |
| Saída de mensagem de mau funcionamento (EF007499) | Não |
| Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) | Não |
| Separação galvânica entre entradas (EF007224) | Sim |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Altura (EF000040) | 112.5 mm |
| Largura (EF000008) | 12.5 mm |
| Profundidade (EF000049) | 113.7 mm |
| Consumo (potência em VA) (EF000346) | 2.4 W |
| Carga (EF007096) | 450 Ohm |
| Temperatura de operação (EF002393) | -40 °C |
| Desvio de temperatura (EF007507) | 0.01 %/K |
| Tipo de construção do dispositivo (EF007276) | Dispositivo incorporado |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Método de montagem (EF000003) | Calha de suporte com montagem de encaixe |
| Grau de proteção (IP) (EF005474) | IP20 |
