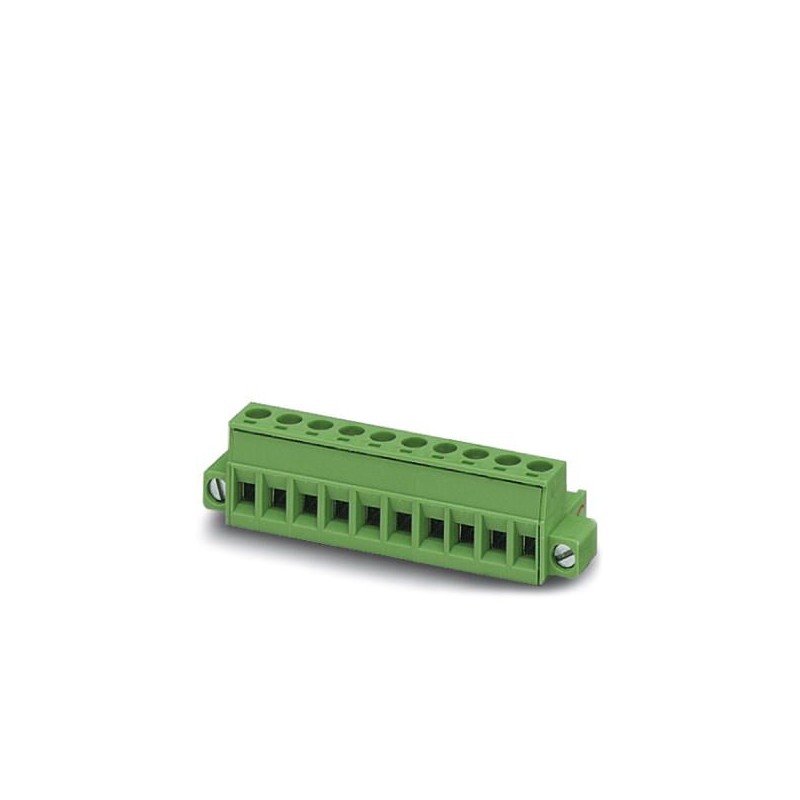

MSTB 2,5 HC/ 8-STF-5,08 BK BDWH:NZ 1700420 PHOENIX CONTACT De placas de circuito impresso conector
1700420
MSTB 2,5 HC/ 8-STF-5,08 BK BDWH:NZ
PHOENIX_CONTACT
50
De placas de circuito impresso conector
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 16 A (ver curva de depreciação), tensão de dimensionamento (III/2): 320 V, contatos de superfície: Estanho, tipo de contato: Conexão feminina, Número de potenciais: 8, Número de linhas: 1, Número de postes por linha: 8, número de conexões: 8, família de artigos: MSTB 2.5 HC/.. -STF, arremesso: 5,08 mm, tipo de conexão: Conexão do parafuso com cápsula de tração, condutor de direção de conexão/placa de circuito impresso: 0 °, Sistema Steck: POWER COMBICON 2.5, Bloqueio: Travamento por parafuso, tipo de embalagem: embalagem em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲PCB conector, corrente nominal: de 16 A, tensão nominal (III/2): 320 V, número de posições: 8, pitch: 5.08 mm, método de ligação: Parafuso de conexão com tensão de manga, cor: preto, superfície de contato: Estanho
Chave De Dados Comerciais
| Orderkey | Um milhão e setecentas mil quatrocentos e vinte |
|---|---|
| Embalagem da unidade | Um |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, seiscentos e sessenta e seis mil setecentos e um |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
Dimensões
| Comprimento [ l ] | 18.2 mm |
|---|---|
| Largura [ w ] | 50.04 mm |
| Altura [ h ] | 15 mm |
| Campo | 5.08 mm |
| Dimensão um | 35.56 mm |
Geral
| Gama de artigos | MSTB 2,5 HC/..-STF |
|---|---|
| Número de posições | Oito |
| Método de ligação | Parafuso de conexão com tensão de manga |
| Tensão nominal (III/3) | 250 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 16 A |
| Nominal da seção transversal do | 2,5 mm2 |
Ligação de dados
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Doze |
| 2 condutores com a mesma seção transversal, sólido min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 1 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 1 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1,5 mm2 |
| Mínimo AWG de acordo com a UL/CUL | Trinta |
| Máximo AWG de acordo com a UL/CUL | Doze |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | |
|---|---|
| Levar 7439-92-1 | |
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.1Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.0Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentas e dezUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e noveUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e nove12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 16 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
