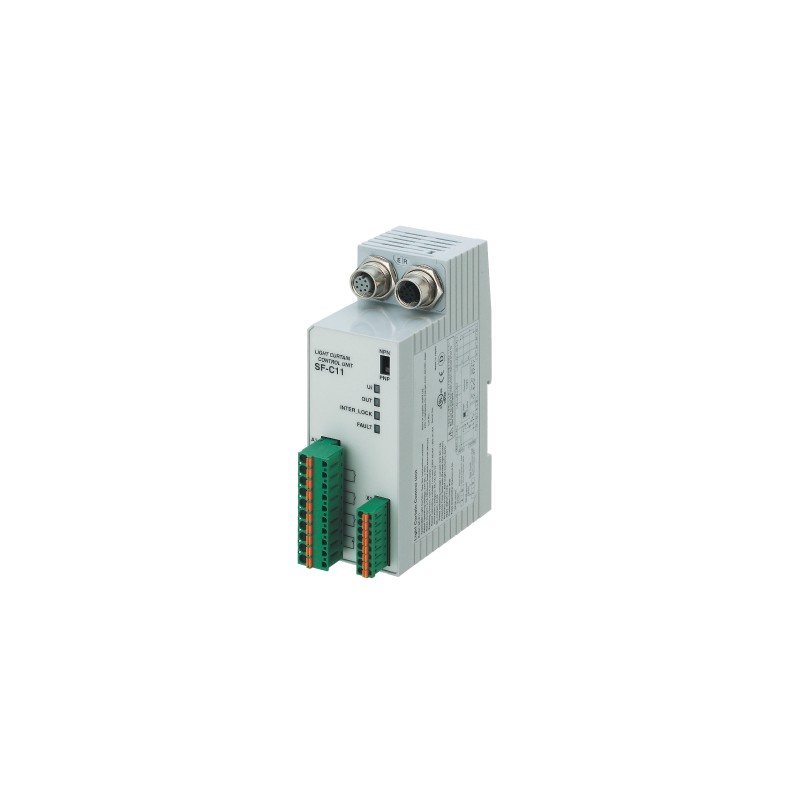

USFC11 SFC11 SF-C11 PANASONIC Unidade de controle para SF4B, tipo de conector
USFC11
SFC11
SF-C11
PANASONIC
Unidade de controle para SF4B, tipo de conector
Unidade de controle de trilho DIN para SF2B/SF4B, aplicável a cabos de 8 fios com conector, controle até a categoria 4
SF-C11_Exclusive Unidade de Controle para Luz de Segurança Curtain_Exclusive Unidade de Controle para a Cortina de Luz de Segurança SF-C10_Connector tipo de ligação da unidade de controlo
Safety - PANASONIC > SF4C thru-beam safety sensors. Accessories - PANASONIC
Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC
Best sellers
▲Mais informação
▲| Número Do Produto | SF-C11 |
| Número Da Peça | SF-C11 |
| Produto | Exclusivo da Unidade de Controle para a Cortina de Luz de Segurança |
| Detalhes | Conector do tipo de ligação da unidade de controlo |
| Nome do produto | Exclusivo da Unidade de Controle para a Cortina de Luz de Segurança SF-C10 |
| Elemento | Especificações |
|---|---|
| Número Do Produto | SF-C11 |
| Número Da Peça | SF-C11 |
| Conectável cortinas de luz de segurança | SF4D / SF4B / SF4B-G / SF2Ba série |
| Normas aplicáveis:padrão Internacional | IEC 61496-1 (Tipo 4) |
| Marcação CE a directiva de cumprimento | A maquinaria da Directiva de Baixa Tensão (SF-C11/C13 só) da Diretiva, a Diretiva de EMC, RoHS |
| Normas aplicáveis:Japão | JIS B 9704-1 (Tipo 4), JIS B 9705-1(Categoria 4), |
| Normas aplicáveis:a Europa (UE) | EM 61496-1 (Tipo 4), EM 55011, EN ISO 13849-1 Categoria 4, PLe), ISO 13849-1 Categoria 4, PLe) |
| Normas aplicáveis:América do Norte | ANSI/UL 61496-1 (Tipo 4), UL 1998 (Classe 2) (Nota：SF-C11eSF-C13cumprir com UL 1998 (Classe 2).) |
| Tensão de alimentação | 24 V DC ±10 % v de onda (P-P 10 % ou menos / 100 mA ou menos (sem cortina de luz de segurança) |
| Consumo de corrente | 100 mA ou menos (sem cortina de luz) |
| A corrente nominal do fusível | Construído no fusível eletrônico, Ativação da corrente: 0,5 ou mais, Restaurada depois de desligar |
| Saída de segurança | NÃO há contato × 3 (13-14, 23-24, 33-34) |
| Saída de segurança:categoria de Aplicação | AC-15 DC-13 (IEC 60947-5-1) |
| Saída de segurança:tensão Nominal de operação (Ue) /corrente Nominal de operação (le) | 6 a / 30 V CC, 6 A / 230 V AC, carga resistiva (Para carga indutiva, durante o contacto de protecção) Min. carga aplicável: 10 mA (24 V CC) (Nota: Se váriosSF-C11ouSF-C13as unidades estão sendo utilizados em uma linha juntos, leavea espaço de 5 mm0.197 inou mais entre cada unidade. Se as unidades estão em contato um com o outro, reduzir a corrente nominal de operação de saída de segurança de acordo com a temperatura ambiente de operação, como mostrado nos gráficos abaixo). |
| Saída de segurança:material de Contato / contatos | AgSnO, a limpeza de um mesmo, de maneira forçada |
| Saída de segurança:resistência de Contato | 100 mOhm ou menos (valor inicial) |
| Saída de segurança:Contato fusível de proteção nominal | 6 Um (queimado lento) |
| Saída de segurança:vida Mecânica | 10.000.000 de vezes ou mais (abrir/fechar a frequência de 180 ciclos/min) (Nota：A esperança de vida de transmissão varia dependendo do tipo de carga, abertura / fecho da freqüência, condições ambientais e outros). |
| Saída de segurança:Elétrica de toda a vida | 100.000 vezes ou mais (abrir/fechar freqüência de 20 vezes/min, 230 V AC, 3 A, com a resistência de carga) (Nota：A esperança de vida de transmissão varia dependendo do tipo de carga, abertura / fecho da freqüência, condições ambientais e outros). |
| Pick-up delay(reset Automático / Manual reset) | 80 ms ou menos / 90 ms ou menos |
| O tempo de resposta | 10 ms ou menos |
| Saídas auxiliares | A segurança dos contactos do relé (contato NC) × 1 (41-42) (Relacionadas com a ativação da via de acesso) |
| Saída auxiliar:Nominal tensão / corrente | 24 V DC / 2 A, Min. carga aplicável: 10 mA (24 V CC) |
| Saída auxiliar:Contato fusível de proteção nominal | 2 Um (queimado lento) |
| Semicondutores saída auxiliar(AUX) | <Menos terra (Configuração PNP)> PNP coletor aberto transistor ・Max. fonte de corrente: 60 mA ・Tensão aplicada: da mesma como a tensão de alimentação(entre o semicondutor saída auxiliar e +V) ・Tensão Residual: 2.3 V ou menos (a fonte de corrente de 60 mA) A fuga de corrente: 2 mA ou menos <E terra (Configuração de NPN)> NPN coletor aberto, transistor ・Max. dissipador de corrente: 60 mA ・Tensão aplicada: da mesma forma que a tensão de alimentação (entre o semicondutor saída auxiliar e 0 V) ・Tensão Residual: 1.5 V ou menos (na pia da atual 60 mA) A fuga de corrente: 2 mA ou menos |
| Semicondutores saída auxiliar(AUX):a operação de Saída | Relativa à saída auxiliar da cortina de luz de segurança |
| Categoria de sobretensão | II |
| Indicadores:Alimentação (interface de usuário) | LED verde acende quando a alimentação está ligado) |
| Indicadores:saída de Segurança [OUT] | LED verde acende quando a saída de segurança está fechado) (Nota：O indicador de funcionamento está marcado como "Habilitação" da unidade paraSF-C12.) |
| Indicadores:Encravamento (INTER_LOCK) | LED amarelo (acende-se quando a saída de segurança se abre) |
| Indicadores:a Culpa (CULPA) | LED amarelo (pisca quando ocorre um erro) |
| Relé externo da função de monitorização | Interno |
| Flange de saída da função | Interno |
| Seleção de polaridade da função | Incorporated (interruptor Deslizante permite a seleção de mais/menos terra e Menos a terra: Correspondem aos da PNP saída de luz de segurança curtainPlus solo: Correspondem aos NPN saída de cortina de luz de segurança (Nota: por Favor, mude o interruptor deslizante para a PNP lado para menos terreno e dos NPN lado para mais chão). |
| Grau de poluição | Dois |
| Resistência ambiental:Grau de proteção | Grau de proteção: IP40 Terminal: IP20 |
| Temperatura ambiente | -10 a +55 ℃+14 a +131℉ (Sem condensação ou formação de gelo permitido), De armazenamento: -25 a +70 ℃-13 a +158℉ |
| A umidade ambiental | De 30 a 85% RH, Armazenamento: de 30% a 95% RH |
| Resistência à vibração | Resistência / mal funcionamento de 10 a 55 Hz, 0,35 mm0.014 ema amplitude da em X, y e Z, os endereços de vinte vezes cada um |
| Material de vedação | ABS |
| Terminal de conexão | Destacável da primavera-gaiola terminal |
| Peso | Peso líquido: 320 g aprox. |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Ficha técnica 1: SFC11 - SFC11 | SF-C11 | 77 Kbytes |
|
