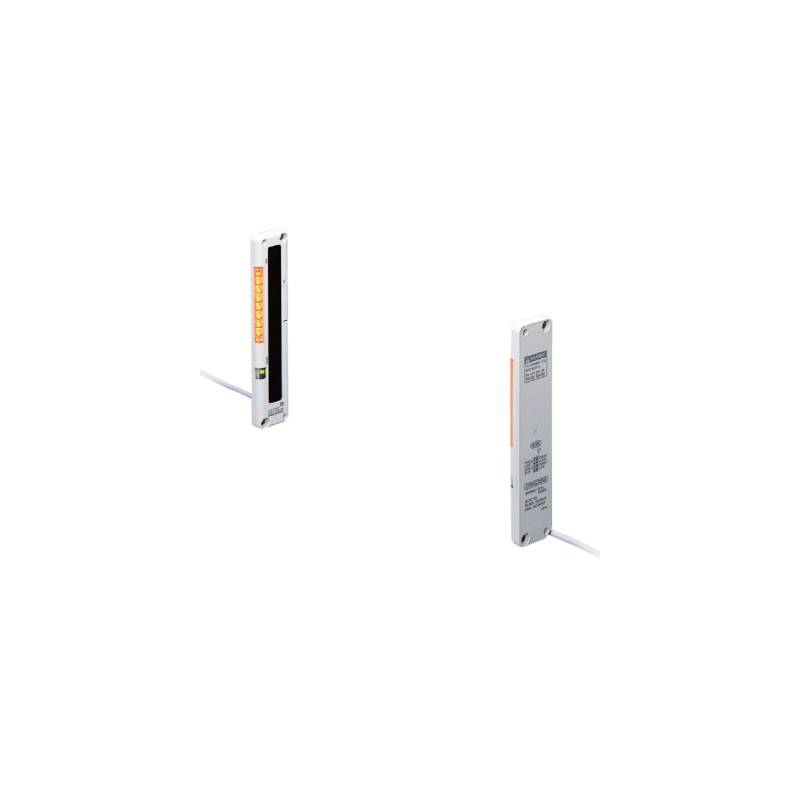

UNA15PN-T NA15PN NA1-5-PN PANASONIC Área do sensor de 25 mm passo, PNP, 12-24 V DC
UNA15PN-T
NA15PN
NA1-5-PN
PANASONIC
Área do sensor de 25 mm passo, PNP, 12-24 V DC
Sensor de área, 5 feixes, 0,2 a 3 m, espaçamento entre feixes de 25 mm, PNP, 12-24 VCC
Area photoelectric sensor - PANASONIC > NA1 "picking" cross-beam - PANASONIC
Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC
Best sellers
▲Mais informação
▲| Número do produto | NA1-5-PN |
| Número da peça | NA1-5-PN |
| produto | Sensor de seleção de corpo ultrafino |
| Detalhes | Saída PNP [Tipo de Faixa de Detecção Longa] |
| Nome do produto | Sensor de captação de corpo ultrafino NA1-PK5/NA1-5 |
| Artigo | Especificações |
|---|---|
| Número do produto | NA1-5-PN |
| Número da peça | NA1-5-PN |
| Conformidade com a diretiva de marcação CE | Diretiva EMC, Diretiva RohS |
| Detecção de altura | 100 mm3.937 em |
| Faixa de detecção | 0,2 a 3 m0.656 a 9.843 pés (0,05 a 1 m0.164 até 3.281 pésquando definido como SHORT) (Observação) A faixa de detecção é a distância de ajuste possível entre o emissor e o receptor. |
| Passo do feixe | 25 mm0,984 polegadas |
| Número de canais de feixe | 5 canais de feixe |
| Objeto de detecção | Ø35 mmØ1.378 polegadasou objeto mais opaco (objeto completamente interrompido pelo feixe) |
| Tensão de alimentação | 12 a 24 VCC mais ou menos 10% Ripple PP 10% ou menos |
| Consumo de energia | Emissor: 0,6 W ou menos Receptor: 0,9 W ou menos (Observação) Obtenha o consumo atual usando a equação a seguir. Consumo de corrente = Consumo de energia / Tensão de alimentação (por exemplo) Quando a tensão de alimentação é de 12 V, o consumo de corrente do emissor é 0,5 W / 12 V ≈ 0,042 A = 42 mA |
| Sair | Transistor de Coletor Aberto PNP - Corrente máxima de alimentação: 100 mA - Tensão aplicada: 30 V DC ou menos (entre saída e +V) - Tensão residual: 1 V ou menos (a 100 mA de corrente da fonte), 0,4 V ou menos (a 16 mA de corrente da fonte) |
| Produção:Categoria de uso | DC-12 ou DC-13 |
| Saída: Operação de saída | ON ou OFF quando um ou mais canais de feixe são interrompidos / ON ou OFF quando dois ou mais canais de feixe são interrompidos, selecionável pelo interruptor de modo de operação |
| Saída: Proteção contra curto-circuito | Incorporado |
| Tempo de resposta | 10 ms ou menos (ao usar a prevenção de interferência, claro: 30 ms ou menos, escuro: 13 ms ou menos) |
| Indicadores:Emissor | Indicador de energia: LED verde (acende quando a energia está ligada) Indicador de trabalho: LED laranja (acende ou pisca quando a entrada do indicador de trabalho é alta, o padrão de iluminação é selecionado pelo interruptor do modo de operação) |
| Indicadores: Receptor | Indicador de operação: LED vermelho (acende quando um ou mais canais de feixe são interrompidos, mas acende quando dois ou mais canais de feixe são interrompidos no modo de interrupção de feixe duplo) Indicador de feixe incidente constante: LED verde (acende quando todos os canais de feixe são recebidos de forma estável) Indicador de trabalho: LED laranja (acende ou pisca quando a entrada do indicador de trabalho é alta, o padrão de iluminação é selecionado pelo interruptor do modo de operação) |
| Função de prevenção de interferências | Incorporado |
| Grau de contaminação | 3 (Ambiente Industrial) |
| proteção | IP62 (IEC) |
| Temperatura ambiente | -10 a +55 °C+14 a +131 °F (Condensação de mar devassário e formação de gelo não são permitidas), Armazenamento: -20 a +70 °C-4 até +158°F |
| Humidade | 35 a 85% RH, Armazenamento: 35 a 85% RH |
| Iluminância ambiente | Luz incandescente: 3.000 lx ou menos na face receptora de luz |
| Resistência à tensão | 1.000 V AC por um minuto entre todos os terminais de energia conectados e a carcaça |
| Resistência ao isolamento | 20 MOhm, ou mais, com megger de 250 V DC entre todos os terminais de alimentação conectados entre si e a caixa |
| Resistência à vibração | Frequência de 10 a 150 Hz, 0,75 mm0.030 emdupla amplitude nas direções X, Y e Z por duas horas cada |
| Resistência ao choque | Aceleração de 490 m/s2 (aprox. 50 G) nas direções X, Y e Z três vezes cada |
| Elemento emissor | LED infravermelho (Comprimento de onda máximo de emissão: 950 nm0,037 mil, sistema de varredura sincronizado) |
| material | Habitação: ABS resistente ao calor Tampa da lente: Acrílico Tampa do indicador: Acrílico |
| cabo | 0,3 mm2Cabo de cabine resistente a óleo de 4 fios (emissor: 3 fios), 2 m6.562 pésLongas |
| Extensão do cabo | Extensão até um total de 100 m328.084 pésÉ possível tanto para transmissor quanto para receptor com 0,3 mm2, ou mais, cabo. |
| peso | Peso líquido: Transmissor aprox. 70 g, Receptor aprox. 80 g. Peso bruto: 270 g aprox. |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Ficha técnica 1: NA15PN - NA15PN | NA1-5-PN | 427 Kbytes |
|
