> PANASONIC>NA1 "picking" cross-beam - PANASONIC>NA15 NA1-5 PANASONIC Área do sensor de 0,2 a 3 m, de 25 mm de campo, NPN, 12-24 V DC
Produto anterior Próximo produto

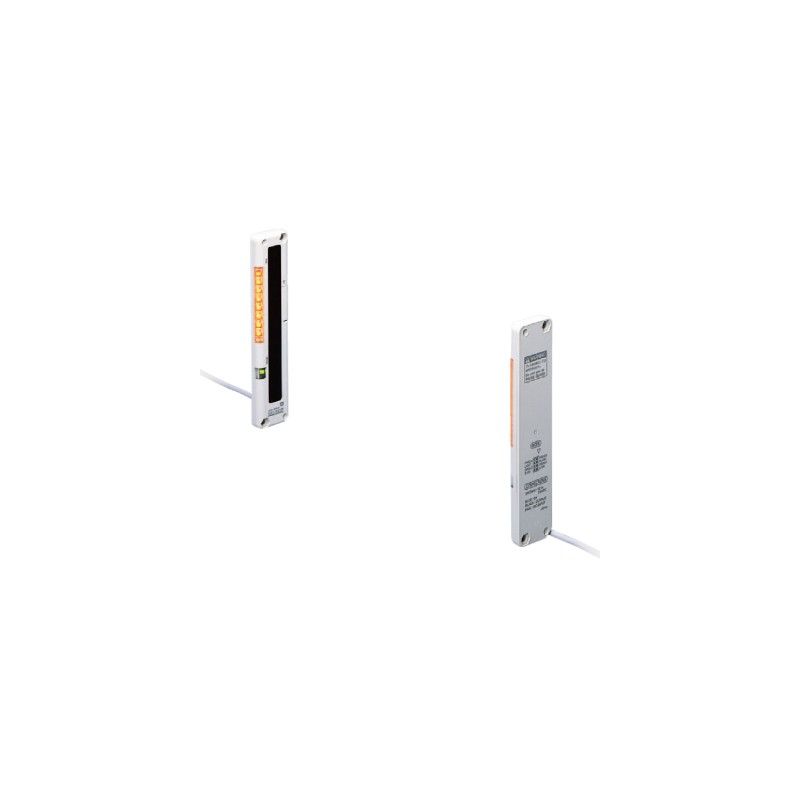

NA15 NA1-5 PANASONIC Área do sensor de 0,2 a 3 m, de 25 mm de campo, NPN, 12-24 V DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NA15 NA1-5 PANASONIC Área do sensor de 0,2 a 3 m, de 25 mm de campo, NPN, 12-24 V DC

NA15

NA1-5

PANASONIC

Área do sensor de 0,2 a 3 m, de 25 mm de campo, NPN, 12-24 V DC

Mais detalhes


Area photoelectric sensor - PANASONIC > NA1 "picking" cross-beam - PANASONIC

* Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Número Do Produto AN1-5
Número Da Peça AN1-5
Produto Ultra-slim Corpo de Picking Sensor
Detalhes Saída NPN (Longa faixa de detecção type]
Nome do produto Ultra-slim Corpo de Picking Sensor AN1-PK5/AN1-5

Item Especificações
Número Do Produto AN1-5
Número Da Peça AN1-5
A marcação CE em conformidade com a diretiva Estipulações da Directiva EMC, RoHS Directiva
Detecção de altura 100 mm3.937 em
Faixa de detecção 0,2 a 3 m0.656 para 9.843 pés
(0,05 a 1 m0.164 para 3.281 pésquando definido como CURTO)
(Nota) A faixa de detecção é possível definir a distância entre o emissor e o receptor.
Feixe de campo 25 mm0.984 em
Número de feixe de canais 5 feixe de canais
Detecção de objeto ø35 mmø1.378 emou mais objeto opaco
(completamente interrupção do feixe de objeto)
Tensão de alimentação De 12 a 24 V DC sinal de mais ou menos 10 % de Ondulação P-P de 10% ou menos
Consumo de potência Emissor: 0,5 W ou menos
Receptor: 0,8 W ou menos
(Nota) Obter o consumo de corrente pela seguinte equação.
Corrente de consumo = consumo de Potência / tensão de Alimentação
(exemplo) Quando a tensão de alimentação é de 12 V, o consumo de corrente do emissor é
0.5 W / 12 V ≈ 0.042 A = 42 mA
Saída NPN abrir-coletor do transistor
- Máxima de coletor de corrente: 100 mA
- Tensão aplicada: 30 V DC ou menos (entre a saída e 0 V)
- Residual de tensão: 1 V ou menos (em 100 mA coletor de corrente), de 0,4 V ou menos (com 16 mA coletor de corrente)
Saída:categoria de Utilização DC-12 ou DC-13
Saída:operação de Saída ON ou OFF, quando um ou mais feixes canais são interrompidos / ON ou OFF, quando dois ou mais feixe canais são interrompidos, selecionável pelo modo de operação do interruptor
Saída:proteção contra Curto-circuito Incorporados
Tempo de resposta 10 ms ou menos (quando a interferência de prevenção é utilizado, em Leve estado: 30 ms ou menos, no Escuro estado: 13 ms ou menos)
Indicadores:Emissor Indicador de alimentação: luz LED Verde (acende-se quando a alimentação for ligada)
Trabalho indicador: LED Laranja (acende-se ou fica intermitente quando o trabalho indicador de entrada é Baixa, iluminação padrão é selecionado pelo modo de operação do comutador)
Indicadores:Receptor Operação indicador: LED Vermelho (acende-se quando um ou mais feixes canais são interrompidos, mas acende-se quando dois feixes de canais ou mais, serão interrompidos no duplo-beaminterruption modo)
Estável feixe incidente indicador: LED Verde (acende-se quando todos feixe canais estão estáveis recebido)
Trabalho indicador: LED Laranja (acende-se ou fica intermitente quando o trabalho indicador de entrada é Baixa, iluminação padrão é selecionado pelo modo de operação do comutador)
Interferência função de prevenção de Incorporados
Grau de poluição 3 (ambiente Industrial)
Protecção IP62 (IEC)
Temperatura ambiente -10 a +55 ℃+14 a +131 ℉
(Sem condensação ou formação de gelo permitido),
De armazenamento: -20 a +70 ℃De -4 a +158 ℉
Umidade ambiente 35 a 85% RH, de Armazenamento: 35 a 85% RH
Ambiente de iluminância A luz incandescente: 3,000 lx ou menos na recepção de luz rosto
Tensão withstandability 1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete
Resistência de isolamento 20 MOhm , ou mais, com 250 V DC megômetro entre todos os terminais de alimentação conectados juntos e gabinete
Resistência à vibração 10 a 150 Hz de frequência, de 0,75 mm0,030 polduplo amplitude em X, Y e Z direções de duas horas cada
Resistência a choques 490 m/s2 de aceleração (50 G aprox.) em X, Y e Z direções três vezes cada
Emitindo-se a elemento DIODO emissor de luz infravermelho
(Pico de emissão de comprimento de onda: 950 nm0.037 milsincronizado sistema de digitalização)
Material Gabinete: resistente ao Calor ABS
Cobertura da lente: Acrílico
Indicador de cobertura: Acrílico
Cabo 0,3 mmDois4-core (emissor: 3-core) resistente ao óleo cabtyre cabo de 2 m6.562 péslongo
Extensão do cabo Extensão total 100 m328.084 pésé possível que tanto o emissor e o receptor com 0,3 mmDois, ou mais, de cabo.
Peso Peso líquido: Emissor 70 g aprox., Receptor de 80 g aprox.
Peso bruto: 270 g aprox.
