PANASONICIonizers - PANASONICIONIZERS, ELECTROSTATIC SENSORS - PANASONICUEFS1C EFS1C EF-S1C PANASONIC Eletro estática do sensor de controlador para a Série EFS1, 1 x NPN, Analógica..

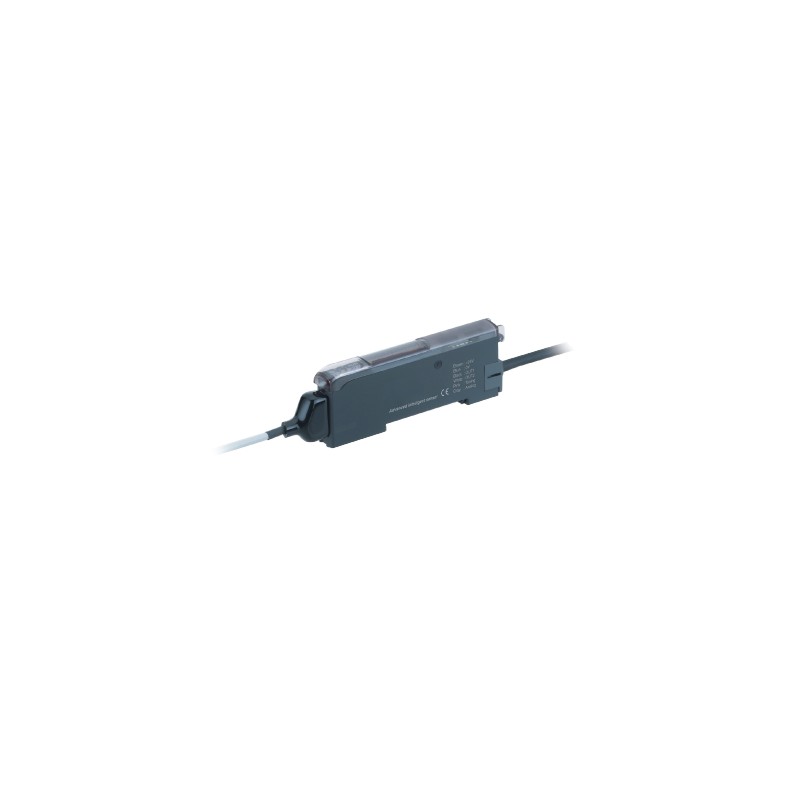

PANASONIC UEFS1C EFS1C EF-S1C - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

UEFS1C EFS1C EF-S1C PANASONIC Eletro estática do sensor de controlador para a Série EFS1, 1 x NPN, Analógica..

Referência: UEFS1C

Código: EFS1C

Número de catálogo: EF-S1C

Fabricante: PANASONIC

Descrição:

Eletro estática do sensor de controlador para a Série EFS1, 1 x NPN, Analógica 1-5V, 24V DC
Controlador de sensor eletrostático, display duplo, saída analógica

Categorias:

  • PANASONIC > Ionizers - PANASONIC > Ionizers, electrostatic sensors - PANASONIC

Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC

  • Mais informação
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 361,13 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Número do produto EF-S1C
Número da peça EF-S1C
produto Sensor eletrostático
Detalhes Controlador
Nome do produto Sensor eletrostático EF-S1

Artigo Especificações
Número do produto EF-S1C
Número da peça EF-S1C
Diretivas em conformidade com a marcação CE Diretiva EMC, Diretiva RohS
Temperatura ambiente –10 a +55°C, +14 a +131°F (não é permitida condensação de orvalho ou gelo), Armazenamento: –20 a +70°C – 4 a +158°F
Humidade 35 a 85% RH, Armazenamento: 35 a 85% RH
material Caixa: ABS resistente ao calor, Tampa da caixa: Policarbonato, Tecla de modo: Acrílico, Interruptor rotativo: ABS resistente ao calor
cabo 0,2 mm2Cabo de cabine de 6 fios, 2 m 6.562 pés de comprimento
peso Peso líquido: aprox. 65 g, Peso bruto: aprox. 110 g.
Cabeça de sensor aplicável EF-S1HS
Tensão de alimentação 24 V DC mais ou menos 10%
Consumo atual Operação normal: 50 mA ou menos, Modo ECO: 40 mA ou menos
Faixa de exibição (modo de intervalo) –1.000 a 1.000 (modo de alcance mais ou menos 1 kV)
De –1,999 a 1,999 (mais ou menos2modo de faixa de kV)
(Observação) A faixa de exibição (faixa de medição) é alterada automaticamente quando a configuração da distância de medição no controlador é alterada.
Repetibilidade mais ou menos 0,3% FS
(Nota) FS é 2.000 V (–1.000 V a 1.000 V) para o modo de faixa de mais ou menos 1 kV e 4.000 V (–2.000 V a 2.000 V) para o modo mais ou menos2Modo de faixa de kV.
Linearidade mais ou menos 0,5% FS
(Nota) FS é 2.000 V (–1.000 V a 1.000 V) para o modo de faixa de mais ou menos 1 kV e 4.000 V (–2.000 V a 2.000 V) para o modo mais ou menos2Modo de faixa de kV.
(Observação) Os valores indicados são para quando o potencial medido é maior ou menor200 V ou menos no modo de faixa de mais ou menos 1 kV e mais ou menos 400 V ou menos no modo de mais ou menos2Modo de faixa de kV.
Se os potenciais medidos estiverem fora desses valores, os valores serão iguais aos valores mostrados mais ou menos 5%.
(Observação) Para satisfazer as especificações de linearidade da saída analógica, não use a saída de julgamento.
Características de temperatura 0,05 % FS/°C
(Nota) FS é 2.000 V (–1.000 V a 1.000 V) para o modo de faixa de mais ou menos 1 kV e 4.000 V (–2.000 V a 2.000 V) para o modo mais ou menos2Modo de faixa de kV.
(Observação) Os valores indicados são para quando o potencial medido é maior ou menor200 V ou menos no modo de faixa de mais ou menos 1 kV e mais ou menos 400 V ou menos no modo de mais ou menos2Modo de faixa de kV.
Se os potenciais medidos estiverem fora desses valores, os valores serão 0,5 %/°C dos valores mostrados.
Versões de avaliação (OUT 1, OUT 2) Transistor de Coletor Aberto NPN
• Corrente máxima de soma: 100 mA
• Tensão aplicada: 30 V DC ou menos (entre a saída de teste e 0 V)
• Tensão residual: 1,5 V ou menos (a 100 mA de corrente de dissipação)
Saídas de teste (OUT 1, OUT 2):Tempo de resposta Método de comutação de 10 ms, 20 ms (STD), 100 ms, 200 ms, 400 ms, 800 ms
Saídas de julgamento (OUT 1, OUT 2):Operação de saída OUT1: +Saída de Medição Potencial ou Saída do Comparador de Janela
OUT2: –saída de medição potencial ou saída de erro
Saídas de teste (OUT 1, OUT 2):P Proteção contra curto-circuito Incorporado
Saída analógica Tensão analógica
• Tensão de saída: 1 a 5 V
• Impedância de saída: aprox. 100 Ohm
(Observação) Para satisfazer as especificações de linearidade da saída analógica, não use a saída de julgamento.
Saída analógica: Tempo de resposta 20 ms, 30 ms (STD), 110 ms, 210 ms, 410 ms, 810 ms Método de comutação
Entrada de temporização / Entrada de ajuste 0 Entrada sem contato NPN
• Status do sinal
Alto: + V ou aberto,
Baixo: 0 a +2 V (corrente de alimentação de 0,5 mA ou menos)
• Impedância de entrada: aprox. 10 kOhm
Extensão do cabo É possível uma extensão total de até 10 m 32.808 pés com 0,3 mm2, ou mais, cabo.
