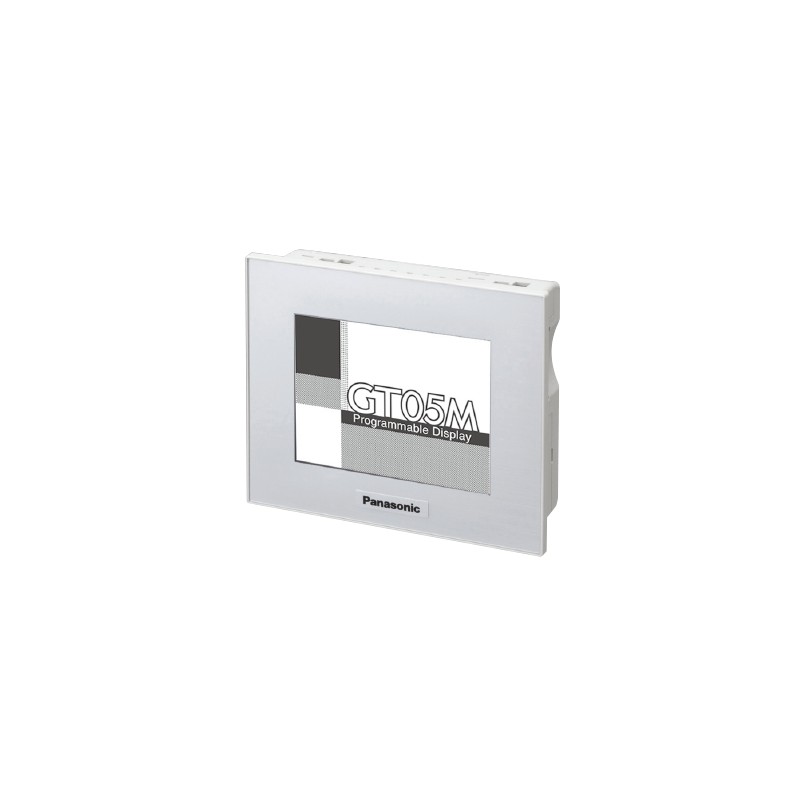

AIG05MQ03D PANASONIC Painel de toque GT05M de 3,5", monocromático, 320x240 pix., RS232 + USB-B (prog), 24V D..
AIG05MQ03D
PANASONIC
Painel de toque GT05M de 3,5", monocromático, 320x240 pix., RS232 + USB-B (prog), 24V DC, SD/SDHC Slot para Cartão, moldura de prata, cor de fundo: branco, vermelho, cor-de-rosa
Tela sensível ao toque GT05M de 3,5", moldura prateada, 3 cores de luz de fundo (branco, vermelho, rosa), RTC, 320 x 240 pontos, 24VDC, RS232C, cartão SD / SDHC
AIG05MQ03D_Compact Display_GT05_GT05M programável
GT-series touch terminals - PANASONIC > GT05, 4096 colors 3,5" touch terminal - PANASONIC
Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC
Best sellers
▲Mais informação
▲| Número do produto | AIG05MQ03D |
| Número da peça | AIG05MQ03D |
| produto | Display programável compacto |
| Detalhes | GT05M |
| Nome do produto | GT05 |
| Artigo | Especificações |
|---|---|
| Número do produto | AIG05MQ03D |
| Número da peça | AIG05MQ03D |
| fonte de alimentação | 24 V DC |
| Faixa de tensão operacional | 21,6 a 26,4 VCC |
| Consumo de energia | 2,4 W ou menos |
| Método de isolamento da unidade de fonte de alimentação | Isolamento do transformador |
| Temperatura ambiente | 0 até +50 °C+32 a +122°F |
| Humidade | 20 a 85% de umidade relativa (a +25°C+77°F), (Condensação de orvalho não é permitida) |
| Temperatura de armazenamento | –20 a +60 °C-4 a +140°F |
| Umidade de armazenamento | 10 a 85% de umidade relativa (a +25°C+77°F), (Condensação de orvalho não é permitida) |
| Resistência à vibração | 10 a 55 Hz (ciclo de 1 minuto): Amplitude dupla: 0,75 mm0.030 em, 10 minutos em cada uma das direções X, Y e Z |
| Resistência ao choque | 98 m/s2, 4 vezes em cada uma das direções X, Y e Z |
| Supressão de ruído sobreposto | 1.000 V [P-P] ou mais, largura de pulso de 50 ns, 1 μs entre os terminais de alimentação (usando um simulador de ruído) |
| Resistência ambiental | IP65 (nos estágios iniciais) Nota: Esta condição da estrutura de proteção se aplica à superfície frontal do painel instalado. Esta condição não garante o uso em todos os ambientes fornecidos pelo usuário. Ao recolocar o painel, substitua a embalagem à prova d'água. |
| peso líquido | Aprox. 230 g |
| Display: Dispositivo de exibição | Visor LCD TFT monocromático Nota: A tela foi alterada de STN LCD para TFT LCD desde a produção em março de 2016. |
| Exibição:Resolução | 320 (L) x 240 (A) pontos |
| Display: Cor da tela | 2 cores (branco/preto) |
| Exibição:área visível | 70,6 (L) x 52,9 (A) mm2.780 (L) x 2.083 (A) polegadas |
| Display: Luz de fundo | LED de 3 cores (branco/rosa/vermelho) |
| Funções:tipos de fonte | Fixo (GTWIN): 8 × 8, 16 × 8 e 16 × 16 pontos, os caracteres podem ser exibidos em 1, 2, 4 ou 8 vezes a largura ou altura. TrueType (GTWIN): 10 a 240 pontos, Windows®: 10 a 240 pontos |
| Funções:Idiomas | Japonês, Inglês, Chinês Simplificado, Chinês Tradicional, Coreano, Alemão, Italiano, Espanhol, Francês, Turco, Russo, Vietnamita |
| Funções:Gráficos | Linhas retas, Linhas retas sólidas, Quadrados, Círculos, Ovais, Arcos, Arcos elípticos, Formas de leque, Formas de leque elíptico, Quadrados chanfrados, Bitmaps |
| Funções:Número de telas | 240 telas aprox. Nota: O número de telas que podem ser registradas varia de acordo com o conteúdo registrado. |
| Funções:Exibição Nº de configuração | Nº 0 a 3FF |
| Funções:Funções da peça | Mensagens, Lâmpadas, Interruptores, Interruptores de Função, Dados, Gráficos de Barras, Relógios, Teclados, Gráficos de Linhas, Lista de Alarmes, Histórico de Alarmes, Peças Personalizadas (Mensagens, Lâmpadas, Interruptores) |
| Funções:Outras funções | Receita, Exibição de fluxo, Dispositivo de escrita, Troca de idioma, GT Link, Segurança operacional, Registro de dados, Receita SD |
| Funções: Função do pulso de disparo | Fornecido com um relógio embutido. (Você também pode consultar e exibir um relógio PLC.) * Compre a bateria de backup (AFPX-BATT). |
| Funções: Ajuste de contraste | Desnecessário |
| Funções: Campainha | Instalado |
| Características:Configurações de comunicação automática | A velocidade de comunicação (taxa de transmissão) muda automaticamente se não houver resposta do equipamento alvo. |
| Funções: Através da função | O GT conectado entre PC e PLC permite que o PLC seja depurado sem uma conexão direta a um PC. |
| Características:Criação de tela | Deve ser utilizado software dedicado. Sistema operacional aplicável: Windows® 2000 / XP / Vista / 7/8 / 8.1 / 10 Observação: a versão de 64 bits não é compatível, exceto para Windows® 7/8/8.1/10. Windows é uma marca registrada ou marca comercial da Microsoft Corporation nos Estados Unidos e em outros países. |
| Resolução da tecla de toque | Design livre (8 pontos min.) |
| Força de operação da tecla de toque | 0,8 N ou menos |
| Vida útil da tecla de toque | 1 milhão de operações ou mais (a +25°C+77°F) |
| Porta COM: Padrão de comunicação | Compatível com RS-232C |
| Porta COM: Condições de comunicação externa | Taxa de transmissão: 9.600 bps, 19.200 bps, 38.400 bps, 57.600 bps, 115.200 bps Bits de dados: 7 ou 8 bits, Paridade: Nenhum, Ímpar, Par, Bits de parada: 1 bit |
| COM. Porto:Protocolo | Nossa série FP é compatível, compatível com interface serial de uso geral, compatível com PLCs de outras empresas (consulte a lista de PLCs compatíveis para fabricantes e modelos). |
| Porta COM: Conector | Bloco de terminais do conector (8 pinos) |
| Interface de transferência de dados de exibição: Padrão de comunicação | USB 1.1 |
| Exibir interface de transferência de dados: Protocolo | Nosso protocolo dedicado |
| Interface de transferência de dados de exibição:Conector | USB TIPO B |
| Memória do usuário:Memória | F-ROM |
| Memória do usuário: Capacidade | 2 Mbyte |
| Backup de memória: Memória | SRAM |
| Backup de memória: backup de bateria | Bateria de lítio (substituível) AFPX-BATT (não incluída com o produto.) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC HM INTERFACE EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Ficha técnica 1: AIG05MQ03D - AIG05MQ03D | AIG05MQ03D | 6 Mbytes |
|
