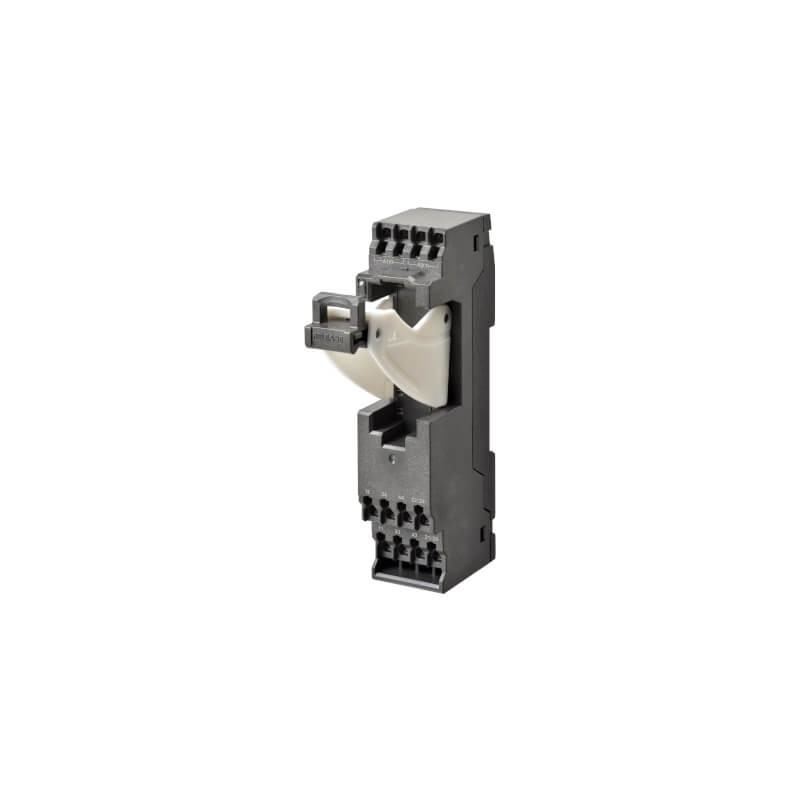

P7SA-10F-ND-PU 24VDC P7SA8024A 677437 OMRON Base, Surface Mount/DIN Rail, 10-Pin, Push-In Terminals, para re.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

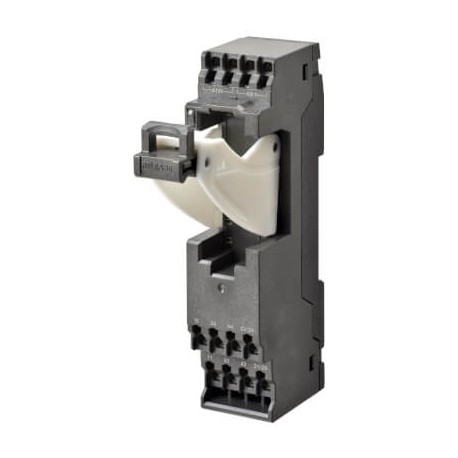

P7SA-10F-ND-PU 24VDC P7SA8024A 677437 OMRON Base, Surface Mount/DIN Rail, 10-Pin, Push-In Terminals, para re..

P7SA-10F-ND-PU 24VDC

P7SA8024A

P7SA10FNDPUDC24BYOMB

OMRON

10

Base, montagem em superfície/trilho DIN, 10 pinos, terminais Push-In, para relés de 4 pólos G7SA, indicador de diodo EMISSOR de luz

Base G7SA 4 pólos Calha DIN LED Push-in Plus

Mais detalhes


Relés > Soquetes para relés

Produtos de Segurança > G7S/ Bases

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

Preço total: $419.97
Preço unitário: $42.00
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Características

Relés com contactos de guia forçada

A família de relés estreitos G7SA com contactos de abertura forçada está disponível nas versões de quatro ou seis polos em várias combinações de contactos e apresenta um isolamento reforçado. Terminais dispostos para um esquema PCB simples. É possível soldar diretamente num PCB ou utilizar as bases P7SA.

  • Contactos de guia forçada
  • Em conformidade com a EN 50205
  • 6 A a 240 VAC e 6 A a 24 VDC para cargas resistivas
  • Isolamento reforçado entre entradas, saídas e polos
  • Disponíveis relés de 4 e 6 polos
  • Tomadas disponíveis com tecnologia de encaixe

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

4 poles

3PST-NO, SPST-NC

24 VDC1

G7SA-3A1B

DPST-NO, DPST-NC

G7SA-2A2B

6 poles

5PST-NO, SPST-NC

G7SA-5A1B

4PST-NO, DPST-NC

G7SA-4A2B

3PST-NO, 3PST-NC

G7SA-3A3B

Sockets

Mounting

Terminal type

LED indicator

Poles

Coil rated voltage

Order code

Front-
mounting

Push-In Plus terminals

Yes

4 poles

24 VDC

P7SA-10F-ND-PU

6 poles

P7SA-14F-ND-PU

Screw terminals

Yes

4 poles

P7SA-10F-ND

6 poles

P7SA-14F-ND

No

4 poles

−

P7SA-10F

6 poles

P7SA-14F

Back-
mounting

PCB terminals

No

4 poles

−

P7SA-10P

6 poles

P7SA-14P

Specifications

Coil

Rated voltage

Rated current

Coil resistance

Must-operate voltage

Must-release voltage

Max. voltage

Power consumption

24 VDC

4 poles: 15 mA

6 poles: 20.8 mA

4 poles: 1,600 Ω
6 poles: 1,152 Ω

75% max. (V)

10% min. (V)

110% (V)

4 poles: Approx. 360 mW
6 poles: Approx. 500 mW

Note:Refer to datasheet for details

Contacts

Load

Resistive load (cosφ= 1)

Rated load

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

6 A

Max. switching voltage

250 VAC, 125 VDC

Max. switching current

6 A

Max. switching capacity (reference value)

1,500 VA, 180 W

Relays with forcibly guided contacts

Contact resistance

100 mΩ max. (The contact resistance was measured with 1 A at 5 VDC using the voltage-drop method.)

Operating time2

20 ms max.

Response time1

10 ms max.
(The response time is the time it takes for the normally open contacts to open after the coil voltage is turned OFF.)

Release time1

20 ms max.

Insulation resistance

100 MΩ min. (at 500 VDC) (The insulation resistance was measured with a 500 VDC megger at the same places that the dielectric strength was
measured.)

Dielectric strength34

Between coil contacts/different poles: 4,000 VAC, 50/60 Hz for 1 min
(2,500 VAC between poles 3-4 in 4-pole Relays or poles 3-5, 4-6, and 5-6 in 6-pole Relays.)

Between contacts of same polarity: 1,500 VAC, 50/60 Hz for 1 min

Durability

Mechanical

10,000,000 operations min. (at approx. 36,000 operations/hr)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/hr)

Min. permissible load5

5 VDC, 1 mA (reference value)

Ambient temperature6

Operating: −40 to 85°C (with no icing or condensation)

Ambient humidity

Operating: 35 to 85%

Approved standards

EN61810-1 (IEC61810-1), EN50205, UL508, CSA22.2 No. 14

Note:The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.12 VDC, 21 VDC, 48 VDC are available on request.
2.These times were measured at the rated voltage and an ambient temperature of 23°C. Contact bounce time is not included.
3.Pole 3 refers to terminals 31-32 or 33-34, pole 4 refers to terminals 43-44, pole 5 refers to terminals 53-54, and pole 6 refers to terminals 63-64.
4.When using a P7SA socket, the dielectric strength between coil contacts/different poles is 2,500 VAC, 50/60 Hz for 1 min.
5.Min. permissible load is for a switching frequency of 300 operations/min.
6.When operating at a temperature between 70°C and 85°C, reduce the rated carry current (6 A at 70°C or less) by 0.1 A for each degree above 70°C.

ETIM for 677437 Relés (EC001456)
Característica Valor
Método de montagem (EF000003) Perfil DIN 35 mm
Acabamento da conexão elétrica (EF003961) Conexão por encaixe
Possível extensão de função (EF003444) Sim
Com braçadeiras destacáveis (EF003340) Não
Número de pinos (EF005580) 10
Largura (EF000008) 22.5 mm
Altura (EF000040) 100 mm
Profundidade (EF000049) 61 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGO OMRON PT.pdf 68 Mbytes
P7SA-10F-ND-PU 24VDC P7SA10FNDPUDC24BYOMB P7SA8024A j120_g7sa_relays_with_forcibly_guided_contacts_datasheet_en.pdf 3 Mbytes P7SA-10F-ND-PU 24VDC P7SA10FNDPUDC24BYOMB P7SA8024A j120_g7sa_relays_with_forcibly_guided_contacts_datasheet_en.pdf
