F-BP635-22,5 AA050951M FBP635225 OMRON Band pass filter, 635 nm, M22.5 x P 0.5 mm
F-BP635-22,5
AA050951M
FBP635225
OMRON
Band pass filter, 635 nm, M22.5 x P 0.5 mm
Sensores > Acessórios para tecnologia de sensores
Sistemas de Visão > Especial Visão
Produto novo em sua embalagem original com todas as garantias e certificações de OMRON
Best sellers
▲Mais informação
▲Unidade de alarme térmica, económica e compacta

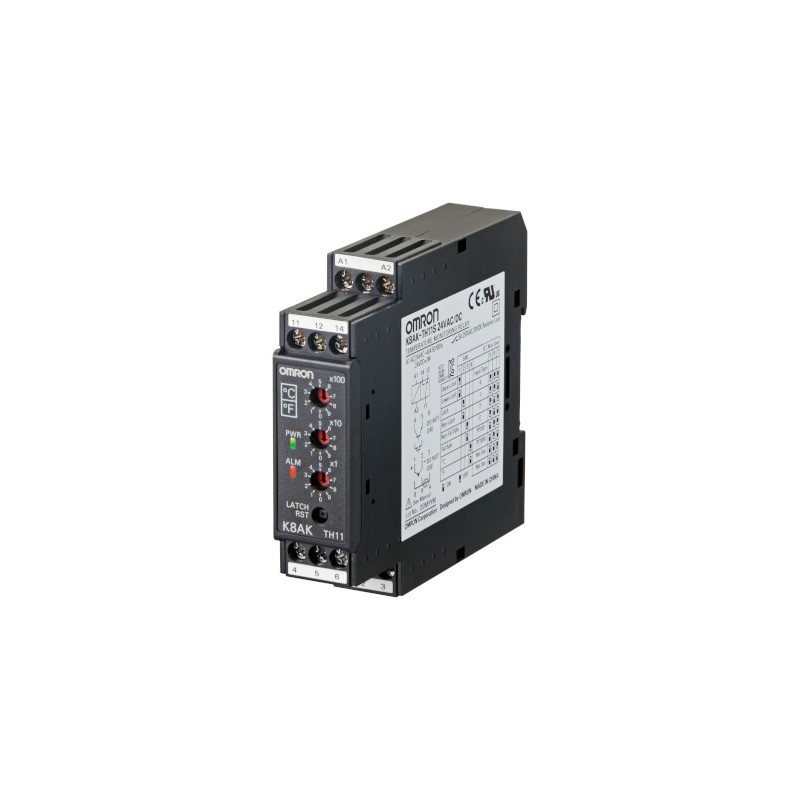

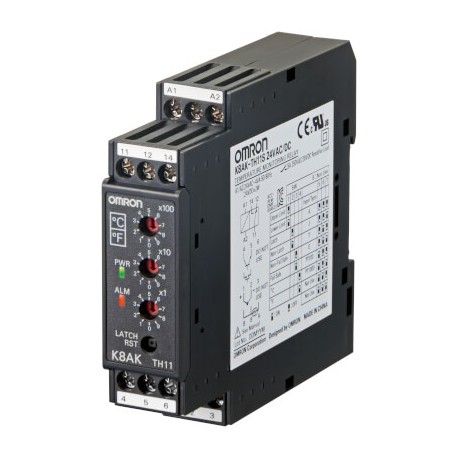

Este relé de monitorização da temperatura foi especialmente concebido para monitorizar temperaturas anormais, de modo a evitar o aumento excessivo da temperatura e a proteger o equipamento. O relé K8AK-TH fornece monitorização da temperatura num design fino com uma largura de apenas 22,5 mm.
Definições de função simples utilizando o interruptor DIPTrinco de alarme seleccionável e protecção de definição SVSuporte de entradas múltiplas para termopar ou entrada de sonda Pt100Relé de comutação: protecção contra falhas seleccionávelIdentificação do estado do alarme com LEDProteja a sua aplicação de aquecimento
Se o sensor de temperatura for danificado ou se o relé semicondutor sofrer um curto-circuito no interior do forno, o controlador não tem como impedir os aumentos de temperatura. Um alarme interno pode ajudar, mas continua a haver risco de falha do controlador. Este risco é eliminado pela redundância incorporada da unidade de alarme do K8AK-TH que desliga automaticamente a fonte de alimentação do forno.
Evite o sobreaquecimento dos compartimentos
As subidas de temperatura provocadas pela dissipação de calor dos relés semicondutores dentro de um compartimento podem ser demasiado elevadas para um funcionamento eficiente. O simples controlo de ligar e desligar do K8AK-TH pode protegê-lo do sobreaquecimento, sem necessidade de recorrer à utilização contínua de ventoinhas.
Ordering information
Input type | Temperature setting range | Setting unit | Supply voltage | Size in mm (H×W×D) | Order code |
|---|---|---|---|---|---|
Thermocouple/ | 0 to 999°C/F | 1°C/F | 100 to 240 VAC | 90×22.5×100 | K8AK-TH11S AC100-240 |
24 VAC/VDC | K8AK-TH11S AC/DC24 | ||||
Thermocouple | 0 to 1,800°C | 10°C/F | 100 to 240 VAC | K8AK-TH12S AC100-240 | |
24 VAC/VDC | K8AK-TH12S AC/DC24 |
Specifications
Item | 100 to 240 VAC 50/60 Hz | 24 VAC 50/60 Hz or 24 VDC | |
|---|---|---|---|
Allowable voltage range | 85 to 110% of power supply voltage | ||
Power consumption | 5 VA max. | 2 W max. (24 VDC), 4 VA max. (24 VAC) | |
Sensor inputs | K8AK-TH11S | Thermocouple: K, J, T, E; platinum-resistance thermometer: Pt100, Pt1000 | |
K8AK-TH12S | Thermocouple: K, J, T, E, B, R, S, PLII | ||
Output relay | One SPDT relay (5 A at 250 VAC, resistive load) | ||
External inputs | Contact input | ON: 1 kΩ max., OFF: 100 kΩ min. | |
Non-contact input | ON residual voltage: 1.5 V max., OFF leakage current: 0.1 mA max. | ||
Leakage current: Approx. 10 mA | |||
Setting method | Rotary switch setting (set of three switches) | ||
Indicators | Power (PWR): Green LED, relay output (ALM): Red LED | ||
Other functions | Alarm mode (upper limit/lower limit), output normally ON/OFF selection, output latch, setting protection, | ||
Ambient operating temperature | -20 to 55°C (with no condensation or icing) | ||
Storage temperature | -25 to 65°C (with no condensation or icing) | ||
Setting accuracy | ±1% of full scale | ||
Hysteresis width | 2°C | ||
| Output relays (1 × SPDT, normally closed operation) | Resistive load | 5 A at 250 VAC or at 30 VDC | |
Maximum contact voltage | 250 VAC or 30 VDC | ||
Maximum contact current | 5 A | ||
Maximum switching capacity | 1,250 VA, 150 W | ||
Mechanical life | 10,000,000 operations | ||
Electrical life | 50,000 operations at 5 A, 250 VAC or 30 VDC | ||
Sampling cycle | 100 ms | ||
Weight | 160 g | ||
Degree of protection | IP20 | ||
Memory protection | Non-volatile memory (number or writes: 1,000,000) | ||
Safety standards | Approved standards | EN 61010-1 (Pollution level 2, overvoltage category II) | |
Application standards | EN 61326-1, UL 61010-1, Korean Radio Waves Act (Act 10564), CSA:CAN/CSA C22.2 No.14, CCC: GB14048.5 | ||
Crimp terminals | Two solid wires of 2.5 mm2 or two ferrules of 1.5 mm2 with insulation sleeves can be tightened together | ||
Case material | PC and ABS | ||
Mounting | Mounted to DIN-rail | ||
Size in mm (H×W×D) | 90×22.5×100 | ||
1.Setting range depending on sensor type selected
