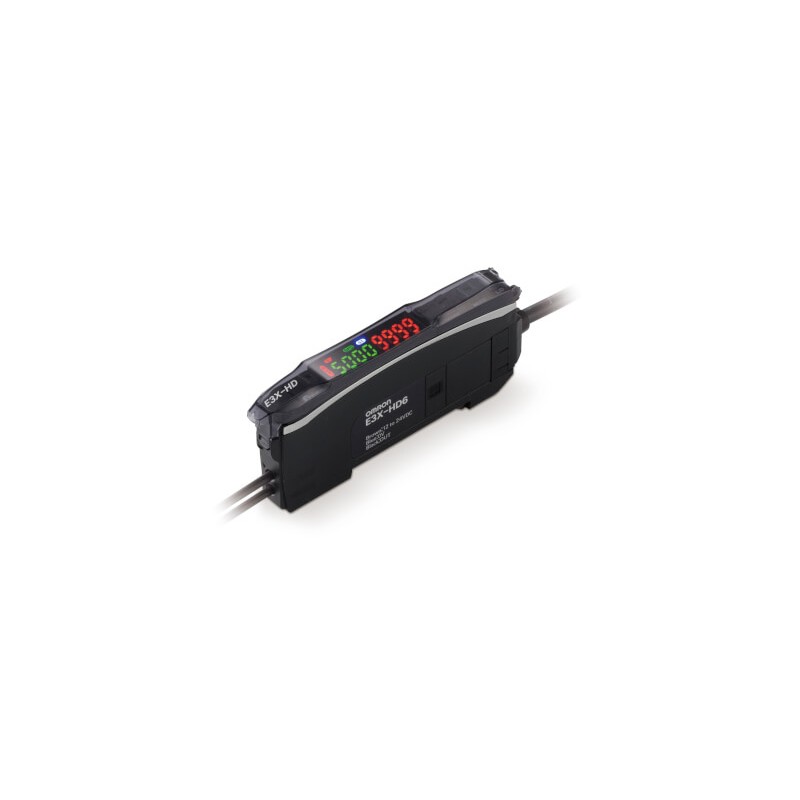

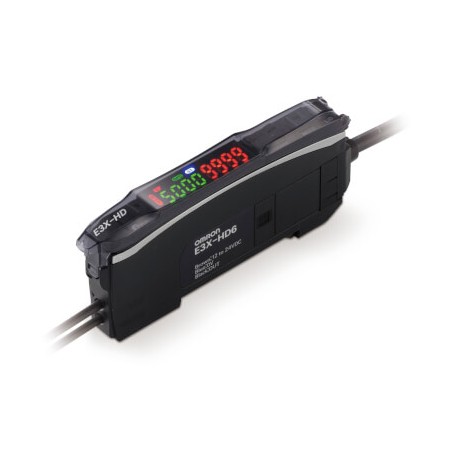

E3X-HD41-L143 2M 675398 OMRON Display cc 3h PNP Smart Teach GIGA RAY II Led + E39-L143 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

E3X-HD41-L143 2M 675398 OMRON Display cc 3h PNP Smart Teach GIGA RAY II Led + E39-L143

E3X-HD41-L143 2M

675398

OMRON

Display cc 3h PNP Smart Teach GIGA RAY II Led + E39-L143

Mais detalhes


Sensores Fotoeléctricos > E3X

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Características

Amplificador digital de fibra de fácil utilização

O E3X-HD, com configuração inteligente da regulação através de um botão, oferece uma programação rápida e simples. O ecrã digital duplo e as funcionalidades avançadas fazem do E3X-HD a ferramenta ideal mesmo para aplicações exigentes.

  • Programação fácil através do Ajuste inteligente em poucos segundos
  • Controlo dinâmico de potência (DPC, Dynamic Power Control) para estabilidade operacional máxima em condições instáveis ou no caso de objectos complexos
  • Alta resolução de sinal - 2,5 vezes superior em comparação com os modelos convencionais
  • Unidades de comunicação EtherCAT e CompoNet para ligação em rede de alta velocidade

Ordering information

Item

Order code

Transistor output models

Communication unit model1

NPN output

PNP output

Pre-wired

E3X-HD11 2M

E3X-HD41 2M

-

Fiber amplifier connector

E3X-HD6

E3X-HD8

E3X-HD0

M8 connector (4pin)

E3X-HD14

E3X-HD44

-

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier connector

2 m PVC cable

E3X-CN11


30 cm PVC cable with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Communication units

Shape

Communications method

Applicable Fiber Amplifier Units

Order code


CompoNet

E3X-HD0

E3X-MDA0

E3X-DA0-S

E3X-CRT


EtherCAT

E3X-ECT

Specifications

Item

Type

Standard models

For Communications Unit

Model

E3X-HD11

E3X-HD41

E3X-HD6

E3X-HD8

E3X-HD14

E3X-HD44

E3X-HD0

Connection method

Pre-wired

Wire-saving connector

M8-4pin connector

Communications unit connector

Control output

NPN output

PNP output

NPN output

PNP output

NPN output

PNP output

-

Light source (wavelength)

Red, 4-element LED (625 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Power consumption

Normal Mode: 720 mW max. (Current consumption: 30 mA max. at 24 VDC, 60 mA max. at 12 VDC.)

Power Saving Eco Mode: 530 mW max. (Current consumption: 22 mA max. at 24 VDC, 44 mA max. at 12 VDC.)

Control output

Load power supply voltage: 26.4 VDC max., open-collector output (Varies with the model depending on

output is PNP or NPN.)Load current: 50 mA max. (residual voltage: 2 V max.), OFF current: 0.5 mA max.

-

Response time

Super-high-speed Mode (SHS)

Operate or reset: 50 μs (NPN models) or 55 μs (PNP models)

High-speed Mode (HS)

Operate or reset: 250 µs

Standard Mode (STND)

Operate or reset: 1 ms

Giga-power Mode (GIGA)

Operate or reset: 1 ms

Mutual interference prevention

Possible for up to 10 units

Maximum

connectable Units

16 units

with E3X-CRT: 16 units

with E3X-ECT: 30 units

Easy One-Button-Teaching/Smart Tuning


Easy setting of optimum power and threshold by pushing tune button twice.

Smart power control


Enhanced signal stability control for compensating power reductions caused by temperature drift, dust or aging of LED.

Field bus connectivity


Field bus communication allows control by an external device to simplify setup and reduce wiring effort.

1.For field bus connection please chose Communication unit E3X-ECT for EtherCAT or E3X-CRT for CompoNet.


Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGO OMRON PT.pdf 68 Mbytes
E3X-HD41-L143 2M 675398 e417_e3x_hd_brochure_en.pdf 5 Mbytes E3X-HD41-L143 2M 675398 e417_e3x_hd_brochure_en.pdf
