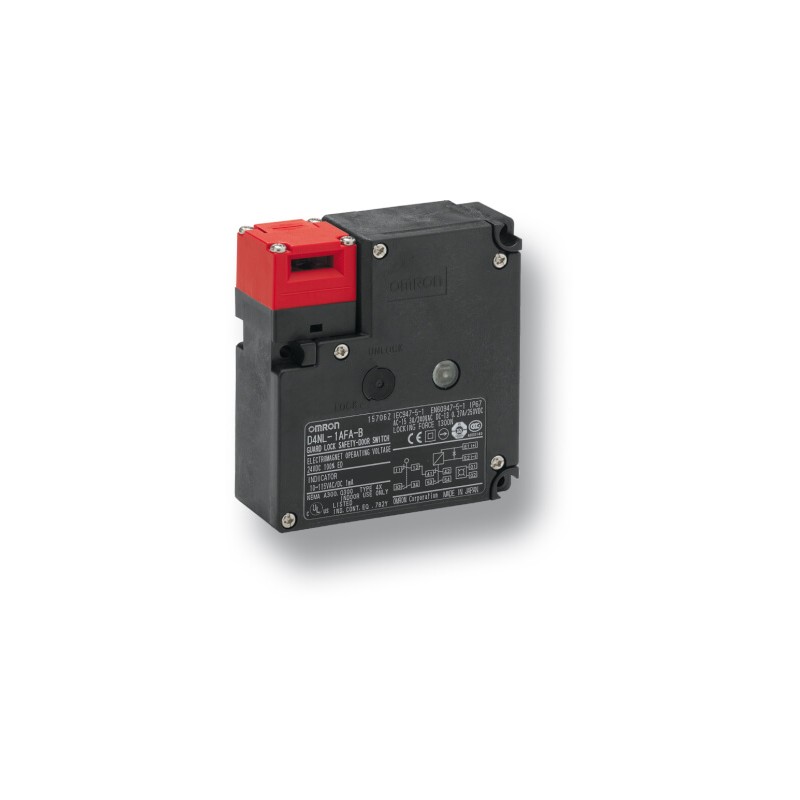

D4NL-4DFA-BS-M12 AA041109M D4NL4DFABSM12 OMRON D4NL, 2NC + 2NC (slow-action), head: plastic, mechanical lock.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

D4NL-4DFA-BS-M12 AA041109M D4NL4DFABSM12 OMRON D4NL, 2NC + 2NC (slow-action), head: plastic, mechanical lock..

D4NL-4DFA-BS-M12

AA041109M

D4NL4DFABSM12

OMRON

D4NL, 2NC + 2NC (slow-action), head: plastic, mechanical lock, 10 to 115 VAC/VDC LED indicator, release key position: front, M12 connector

Mais detalhes


Sensores > Interruptor de posição com função de bloqueio

Produtos de Segurança > D4DL/DS/DH/DR/GL/NL/NH/NS

Produto novo em sua embalagem original com todas as garantias e certificações de OMRON

Preço total: $586.68
Preço unitário: $586.68
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Características

Interruptor de porta com bloqueio em estrutura de plástico

Os interruptores de fechadura da porta de segurança D4NL encontram-se disponíveis com quatro ou cinco contactos incorporados. Quando bloqueados, apresentam uma força de retenção de chaves até 1300 N. Os tipos de abertura com solenóide/bloqueio mecânico e vice versa definem a gama completa em combinação com vários tipos de condutas, por exemplo, M20.

  • Interruptor da porta de segurança com mecanismo electromagnético de bloqueio ou desbloqueio
  • Modelos com quatro ou cinco contactos incorporados
  • Força de retenção de chaves forte: 1300 N
  • Aplicável a cargas standard e a micro cargas
  • Chaves compatíveis com D4GL e D4NS

Ordering information

Switches (with approved direct opening contacts)

For 110 V and 230 V version ask your local Omron representative

Lock and release types

Contact configuration

Conduit opening

Order code

Mechanical lock
solenoid release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFA-B

1NC/1NO + 2NC

M20

D4NL-4BFA-B

2NC + 1NC/1NO

M20

D4NL-4CFA-B

2NC + 2NC

M20

D4NL-4DFA-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFA-B

2NC/1NO + 2NC

M20

D4NL-4FFA-B

3NC + 1NC/1NO

M20

D4NL-4GFA-B

3NC + 2NC

M20

D4NL-4HFA-B
  • Note•Conduit sizes of G1/2 and Pg 13,5 are also available.
  • •Solenoid: 24 VDC, Orange LED: 10 to 115 VAC/VDC

Lock and release types

Contact configuration

Conduit opening

Order code

Solenoid lock
mechanical
release

1NC/1NO + 1NC/1NO

M20

D4NL-4AFG-B

1NC/1NO + 2NC

M20

D4NL-4BFG-B

2NC + 1NC/1NO

M20

D4NL-4CFG-B

2NC + 2NC

M20

D4NL-4DFG-B

2NC/1NO + 1NC/1NO

M20

D4NL-4EFG-B

2NC/1NO + 2NC

M20

D4NL-4FFG-B

3NC + 1NC/1NO

M20

D4NL-4GFG-B

3NC + 2NC

M20

D4NL-4HFG-B

Operation keys (order separately)

Type

Order code

Horizontal mounting


D4DS-K1

Vertical mounting


D4DS-K2

Type

Order code

Adjustable mounting

(horizontal)


D4DS-K3

Adjustable mounting

(horizontal/vertical)


D4DS-K5

Specifications

Degree of protection

IP67 (EN60947-5-1) (This applies for the switch only. The degree of protection for the key hole is IP00.)

Durability1

Mechanical

1,000,000 operations min.

Electrical

500,000 operations min. for a resistive load of 3 A at 250 VAC

Operating speed

0.05 to 0.5 m/s

Operating frequency

30 operations/minute max.

Rated frequency

50/60 Hz

Contact gap

2x2 mm min

Direct opening force2

60 N min. (EN60947-5-1)

Direct opening travel2

10 mm min. (EN60947-5-1)

Holding force

1,300 N min.

Minimum applicable load

Resistive load of 1 mA at 5 VDC (N-level reference value)

Thermal current (Ith)

10 A (EN60947-5-1)

Conditional short-circuit current

100 A (EN60947-5-1)

Pollution degree (operating environment)

3 (EN60947-5-1)

Protection against electric shock

Class II (double insulation)

Ambient temperature

Operating:-10°C to 55°C (with no icing or condensation)

Note:The above values are initial values.

1.The durability is for an ambient temperature of 5°C to 35°C and an ambient humidity of 40 to 70%. For more details, consult your Omron representative.

2.These figures are minimum requirements for safe operation.


Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGO OMRON PT.pdf 68 Mbytes
D4NL-4DFA-BS-M12 D4NL4DFABSM12 AA041109M c126_d4nl_guard_lock_safety_door_switch_datasheet_pt.pdf 2 Mbytes D4NL-4DFA-BS-M12 D4NL4DFABSM12 AA041109M c126_d4nl_guard_lock_safety_door_switch_datasheet_pt.pdf
