CK3W-CAED03A CK3W0010D 684967 OMRON CK3W Cabo codificador de quadratura digital dedicado (3,0m)
CK3W-CAED03A
CK3W0010D
CK3WCAED03A
OMRON
A OMRON está a fazer um investimento significativo no seu centro de distribuição em Den Bosch, na Holanda, para proporcionar maior flexibilidade e fiabilidade nas entregas. A transição para as suas novas instalações terá início na semana de 10 de junho de 2024. A partir dessa data, as operações do seu armazém serão interrompidas temporariamente durante uma semana para facilitar a mudança. Eles prevêem um período de aceleração de quatro semanas a partir de segunda-feira, 17 de junho de 2024, durante o qual os prazos de entrega serão mais longos do que o normal.
CK3W dedicated cabo for Digital Quadrature Encoder. Length 3 m
CK3W Dedicated cable for Digital Quadrature Encoder (3.0 m)
Automação Integrada > Controlador Multi-eixo CK3M
* Produto novo em sua embalagem original com todas as garantias e certificações de OMRON
Related products
▲Best sellers
▲Mais informação

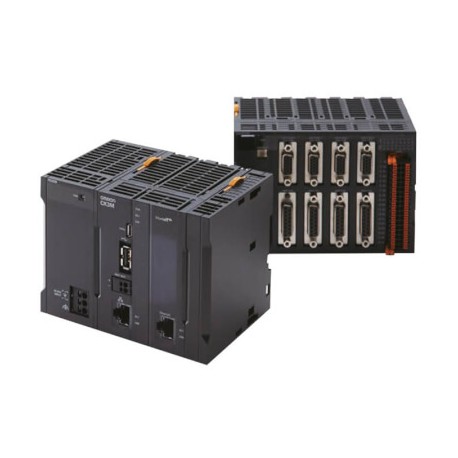

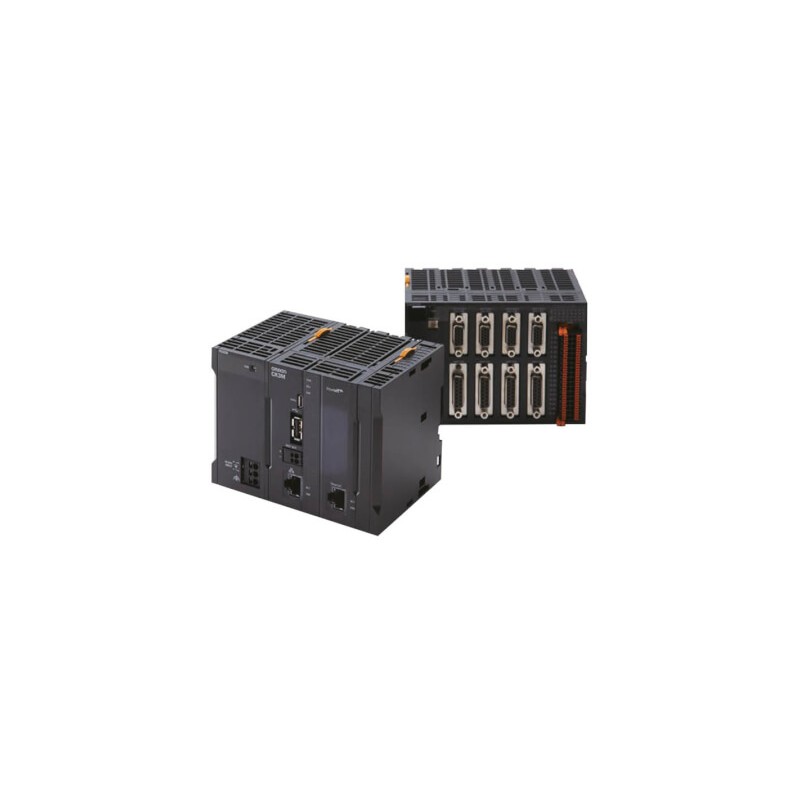

▲Controlador programável multi-eixos CK3M
- Eixos locais para precisão à nanoescala
- Controlo sincronizado de velocidade ultra-elevada (50 µs/5 eixos)
- Algoritmos personalizados de regulação do servo
- Flexibilidade na utilização de actuadores e codificadores de vários fornecedores
- Flexibilidade na programação em código G, ANSI C ou linguagem de programação original
- EtherCAT para uma configuração flexível
- Design modular e montagem em calha DIN
Design modular
O design modular permite combinar livremente o CK3M até duas unidades de interface axial para permitir uma variedade de aplicações.
Power PMAC IDE (Ambiente de desenvolvimento integrado)
- Com base no Microsoft® Visual Studio®
- ANSI C ou linguagem de programação original
- Regulação fácil
- Configuração simples
- Resolução de problemas
- Depurador
Cinemática complexa
A mecânica complexa pode ser controlada graças ao manuseamento matricial e à conversão de espaços. As aplicações especiais, como o posicionamento do espelho para telescópio Hexapod, podem facilmente ser manuseadas através da funcionalidade de controlo da cinemática.
Leveraging features for accurate machining application
Código G
Interpretador padrão de código G RS-274. Sub-programas graváveis pelo utilizador para uma implementação personalizada dos códigos G, M, T e D. Flexibilidade de adaptação à sintaxe e de funcionamento em conjunto com qualquer software CAD/CAM.
Compensação 2D/3D do sistema de corte
Compensação do diâmetro e da forma da ferramenta para que o ponto de corte corresponda exactamente ao especificado no código G.
Processador rápido + elevada capacidade de memória intermédia de programas
Processador rápido, capaz de processar mais de 10 000 blocos por segundo e programas de peças de 1 GB.
Reconstituição de blocos para inverter o percurso
O percurso pode ser revertido para remover a ferramenta da área de corte.
Antevisão avançada de blocos
As instruções da memória intermédia são analisadas antecipadamente, os movimentos são combinados e optimizados quanto a velocidade e a aceleração para obter um melhor desempenho.
Gestão tangencial das ferramentas
As ferramentas com uma direcção de corte exigem um posicionamento tangencial do percurso.
Ordering information
Systemconfiguration
Standard Models
CPUUnits
| Product name | Memory capacity | EtherCAT® port | Max. no. of controlled axes via EtherCAT® port | Expansion | Order code |
|---|---|---|---|---|---|
| CK3M-CPU1⬜1 CPU Unit 2 The end cover unit CK3W-TER11 is included with the CPU unit. | RAM: 1 GB Built-In flash memory: 1 GB | None | – | Up to two axial interface units can be connected Expansion units can be connected | CK3M-CPU101 |
| EtherCAT®: 1 port (DC sync) | 4 | CK3M-CPU111 | |||
| 8 | CK3M-CPU121 |
Axial Interface Units
| Product name | Amplifier interface | Pulse output | Encoder interface | Output type | Order code |
|---|---|---|---|---|---|
| Axial Interface Unit for CK3M-CPU1⬜1 | DA output (Filtered PWM) | Method: Pulse + directionor phase difference Type: Line driver | Pulse encoder Serial encoder | NPN type | CK3W-AX1414N |
| DA output (True DAC) | CK3W-AX1515N | ||||
| DA output (Filtered PWM) | PNP type | CK3W-AX1414P | |||
| DA output (True DAC) | CK3W-AX1515P |
Power Supply Unit
| Product name | Specifications | Order code |
|---|---|---|
| Power Supply Unit for CK3M-CPU1⬜1 | Rated output voltage: 5 VDC, maximum outputcurrent: 8 A | CK3W-PD048 |
Accessories
| Item | Specifications | Order code |
|---|---|---|
| EtherCAT junction slaves | 3 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.08 A | GX-JC03 |
| 6 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.17 A | GX-JC06 | |
| USB memory | 2 GB | FZ-MEM2G |
| 8 GB | FZ-MEM8G | |
| End cover | End cover for CK3M CPU unit (Provided withthe CPU unit) | CK3W-TER01 |
| DIN track | Length: 0.5 m; height: 7.3 mm | PFP-50N |
| Length: 1 m; height: 7.3 mm | PFP-100N | |
| Length: 1 m; height: 16 mm | PFP-100N2 | |
| End plate to secure the unitson the DIN rail | PFP-M (2 pcs) | |
Computer software
| Item | Description |
|---|---|
| Power PMAC IDE 2 Power PMAC IDE version 4.0or higher is needed. | This computer software is used to configurethe controller, create user programs and debug programs. Thisis a free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 SDK | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you want to customize the HMI screen. The productcontains extension source codes used for customization. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 Runtime | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you do not customize the HMI screen. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| EC Engineer | This computer software is used to configureand monitor the EtherCAT network by using the controller as theEtherCAT master. This is a free software, contact your OMRONrepresentative for information on how to procure. |
